发泡胶材质RC双体水上航行器结构设计

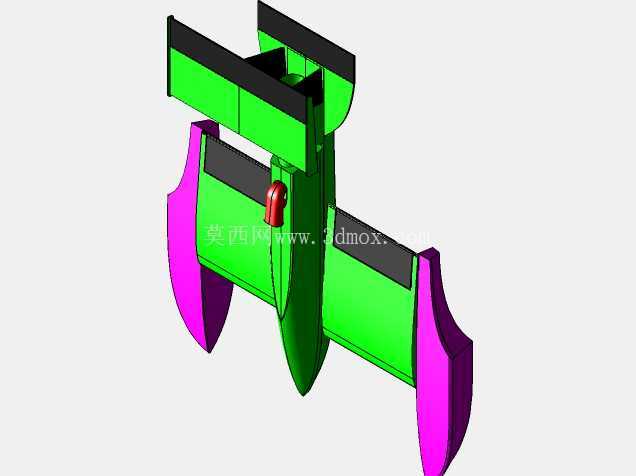

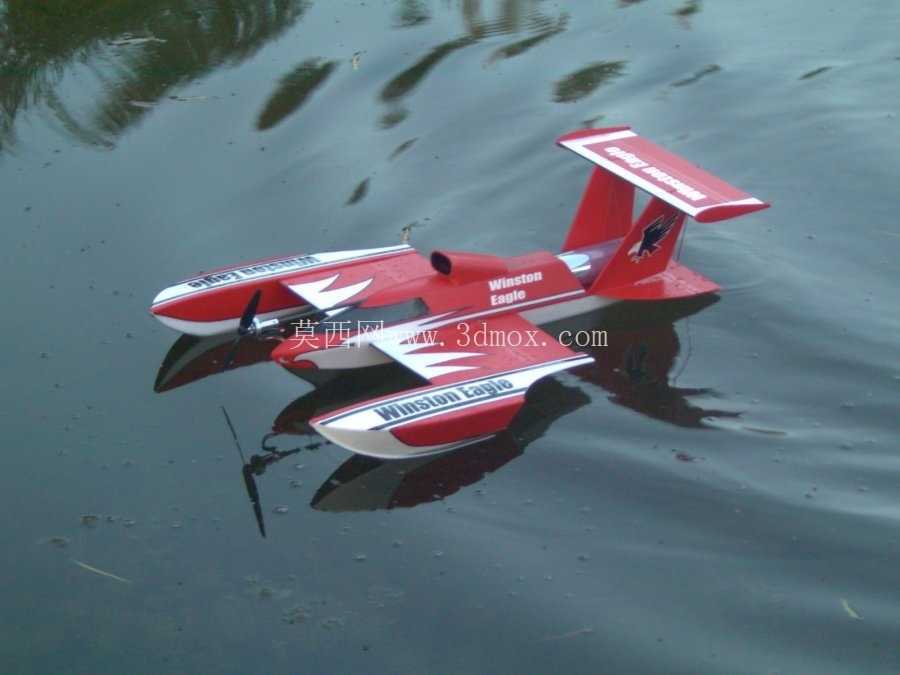

　　这款采用发泡胶材质制作的RC双体水上航行器，核心面向休闲航模运动、小型水域水文探测辅助、青少年科创教学实践等场景设计，区别于传统单体航模船的结构逻辑，双片式侧浮体的布局从根源上降低了航行侧翻风险，在近岸浅水区、公园静水湖面甚至轻度风浪的内河区域都能保持稳定航行姿态，无需额外加装防倾配重块。从结构设计逻辑来看，整体采用左右对称的双浮筒加中部承载舱的布局，两个侧置浮筒采用流线型切水造型，艏部做了上翘收窄处理，航行时能有效破开表层水浪，减少兴波阻力带来的动力损耗，浮筒侧壁做了外凸的弧形曲面，既可以提升侧向浮力储备，也能在高速转向时抵消部分离心力带来的侧倾力矩。中部的纵向承载舱是整船的核心安装区域，前端预留了动力模块的安装位，

　　可适配常规有刷或无刷水下推进器，中部空间可容纳锂电池、信号接收机、舵机控制组件，舱体顶部的水平翼面结构并非装饰件，一方面可以作为设备检修的开盖操作面，另一方面高速航行时能提供一定的气动下压力，避免船身抬头出现打水滑行失稳的问题。材质选用发泡胶是综合考量了加工难度与使用成本，发泡胶本身密度极低，成型后自重轻，能有效提升整船的浮力冗余，同时材料具备一定的抗冲击韧性，航行中触碰到岸边石块、水下杂物时不会出现壳体碎裂的问题，后期表面做防水涂层处理后即可满足长期浸水使用的要求，加工时可通过热切割、手工修型快速完成壳体成型，非常适合航模爱好者自制迭代。从安装边界来看，两个侧浮筒的间距经过反复校核，既不会因为间距过窄导致稳性不足，

　　也不会因为间距过宽增大航行阻力、提升转向时的扭矩负载，浮筒的吃水线高度控制在整体高度的三分之一位置，预留了足够的干舷高度，防止高速航行时浪花涌上舱体打湿电子设备。中部承载舱的内部安装尺寸适配市面上主流的RC航模电子配件，无需额外定制转接支架，推进器的安装孔位做了通用化设计，可根据使用需求更换不同推力的动力单元，舵面的传动路径做了隐藏式设计，藏在浮筒与中部舱体的连接结构内，避免航行时水中杂物缠绕舵连杆导致操控失效。整体结构没有复杂的曲面倒扣，建模时可通过基础的拉伸、放样、曲面修剪完成全参数化设计，后续修改浮筒长度、翼面宽度、舱室容积时只需调整对应参数即可快速生成新的模型版本，不管是用于3D打印制作原型，还是作为模具制作母模翻制玻璃钢壳体，都具备很好的工艺适配性。
