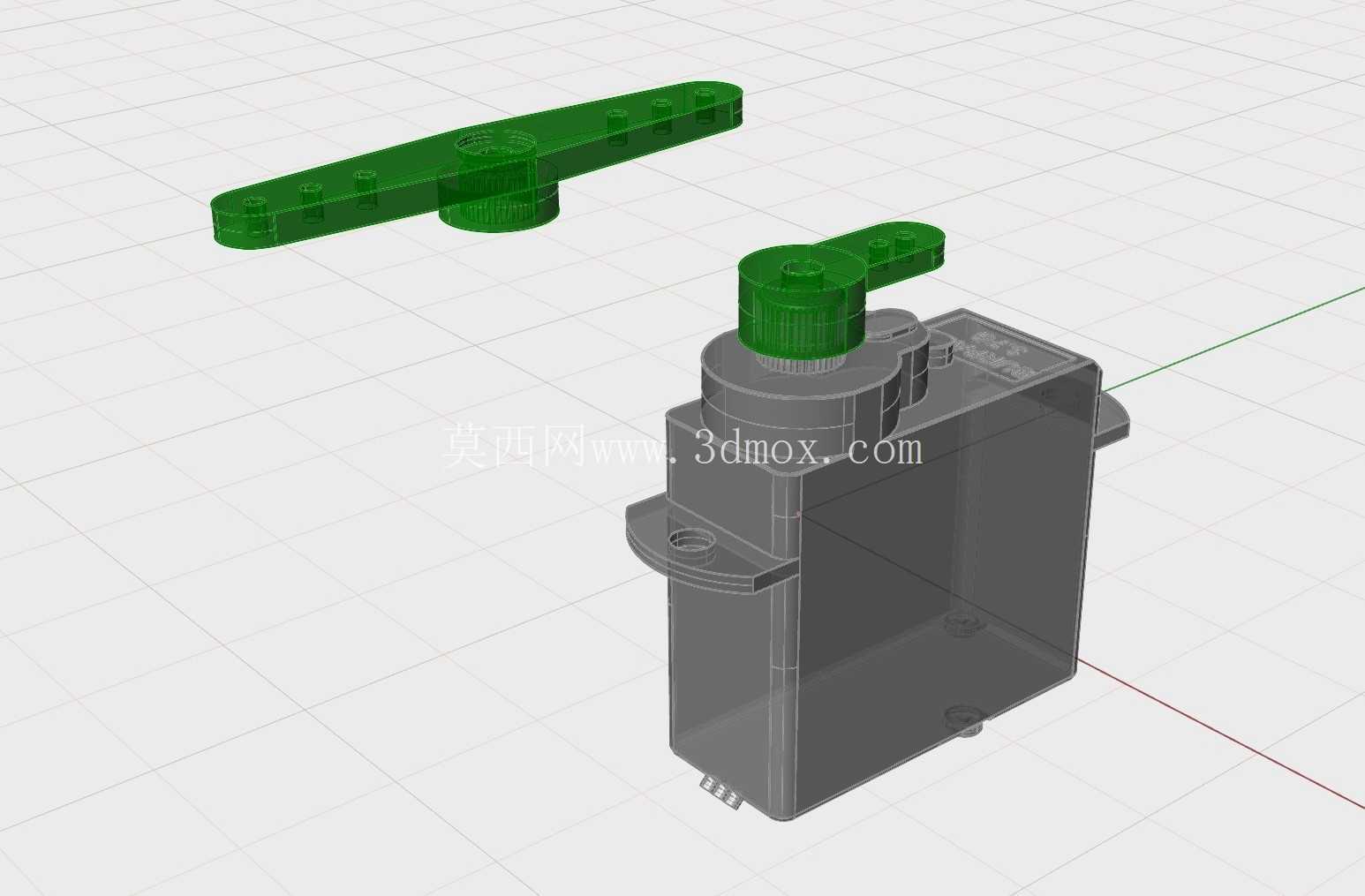

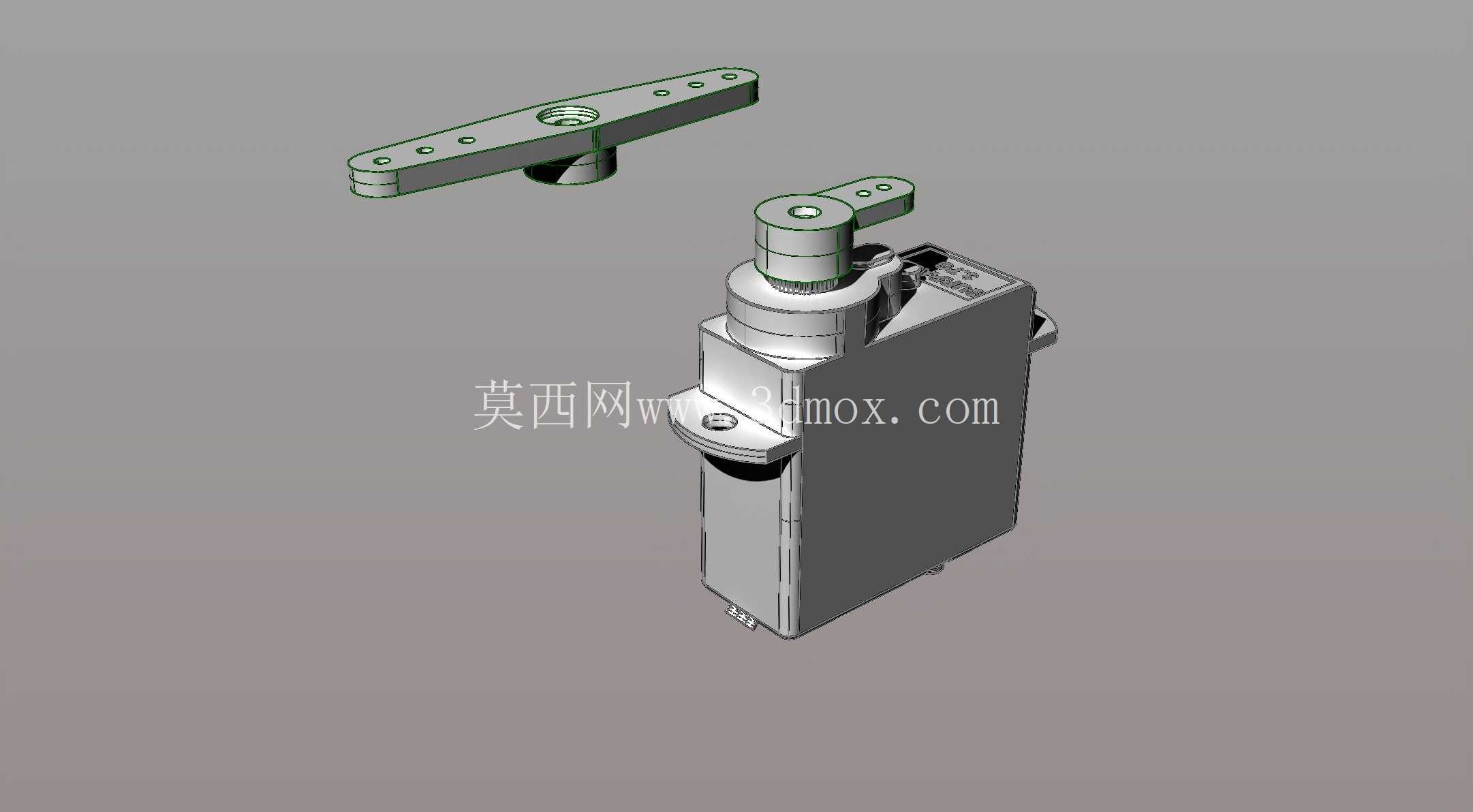

这类3.7克级别的微型伺服舵机,核心应用场景集中在对自重极度敏感的小型航模、桌面级微型仿生机器人、精密小型云台调姿机构,以及指尖级交互装置的动作执行端,和常规大扭矩舵机不同,它的设计优先级首先是自重控制,整套结构含输出摇臂总重量控制在3.7克区间,不会给搭载平台带来过多负载负担。从结构设计逻辑来看,壳体采用半透明薄壁结构,既可以直观观察内部齿轮组的啮合状态,也能在保证结构强度的前提下尽可能削减壳体壁厚,降低整体自重,壳体两侧预留的安装凸耳带定位孔,安装孔位间距适配微型航模的标准安装槽,不需要额外做转接件就能直接固定在轻木、泡沫材质的航模特技舵面上。输出端配套的一字型摇臂做了多安装孔位设计,不同孔位对应不同的输出力矩与摆角行程,
使用者可以根据实际舵面的偏转需求选择对应的连接孔位,调整舵机的输出传动比,摇臂和输出轴采用齿形咬合结构,安装后不会出现打滑松脱的问题,能精准传递输出轴的转角位移。这类微型舵机的输出摆角通常控制在正负60度区间,足够完成航模副翼、升降舵的偏转控制,也能满足小型仿生机器人关节的往复摆动需求,内部齿轮组采用低摩擦传动设计,空载运行时的阻力极小,不会过度消耗搭载平台的电池电量,适合小容量锂电池供电的微型便携设备。设计这类结构时,首先要严格控制各部件的尺寸边界,壳体整体外形为方正带安装耳的结构,长宽高尺寸控制在微型设备的安装冗余范围内,不会和周边的结构件产生运动干涉,输出轴的伸出高度做了严格限制,摇臂安装后整体高度不会超出安装面过多,
能适配狭窄的安装空间。在实际选型使用时,这类舵机不适合大负载的传动场景,更多是面向轻载、高精度小角度摆动的执行需求,结构建模时需要重点关注输出轴和壳体的同轴度,保证齿轮组啮合间隙均匀,避免运行时出现卡滞、虚位过大的问题,壳体的薄壁厚度要均匀,避免注塑成型时出现缩痕、强度不足的问题,安装凸耳的位置要做局部加厚处理,避免螺丝固定时出现开裂的情况。
