WhyachiMS-2型电源开关结构设计

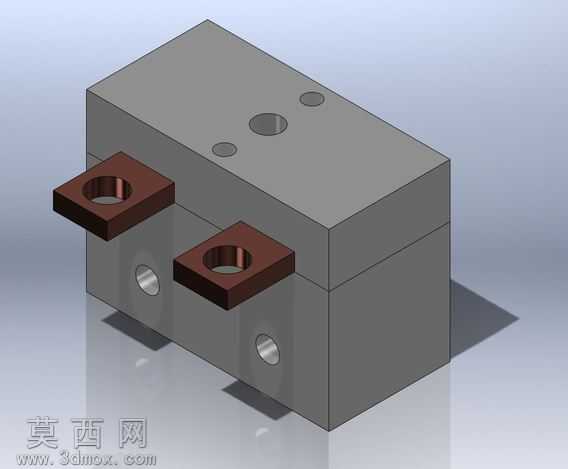

本作品为WhyachiMS-2型电源开关的三维建模设计，采用SolidWorks软件完成全参数化建模，整体结构规整，适配大电流通断场景的使用需求。建模过程中首先以长方体基体搭建开关主体外壳，外壳采用上下分体式结构设计，上下壳体通过精密配合面实现定位，保证装配后的密封性与结构强度，壳体表面预留的三个圆形沉孔用于安装固定螺丝，可将开关稳固安装在设备面板或机架上。正面伸出的两个紫铜材质接线端子采用折弯成型结构，端子上开设的通孔用于接线时穿入螺丝压紧导线，铜质端子具备优异的导电性能，可降低大电流通过时的发热损耗，端子与壳体之间设置绝缘隔层，避免导电部件与金属外壳接触引发短路风险。壳体侧面预留的圆形通孔为操作机构的安装位，可适配拨杆或按钮式操作部件，实现电路的通断控制。渲染阶段采用哑光灰色工程塑料材质赋予外壳，还原工业开关常用的阻燃PC材质质感，接线端子采用紫铜金属材质，添加轻微氧化质感提升真实度，场景采用柔和的影棚布光，清晰呈现壳体的棱角结构与端子的金属光泽，同时通过阴影效果增强模型的空间立体感。设计过程中充分考虑开关的实际使用场景，所有结构尺寸均符合低压电器的安装规范，接线端子的间距满足电气安全爬电距离要求，壳体的壁厚设置兼顾结构强度与材料成本，分体式外壳的设计也方便内部触点、弹簧等部件的装配与后期维护，整体模型结构完整，可直接用于产品结构验证、装配模拟以及教学演示使用。
