手动式管夹工装夹具三维结构设计

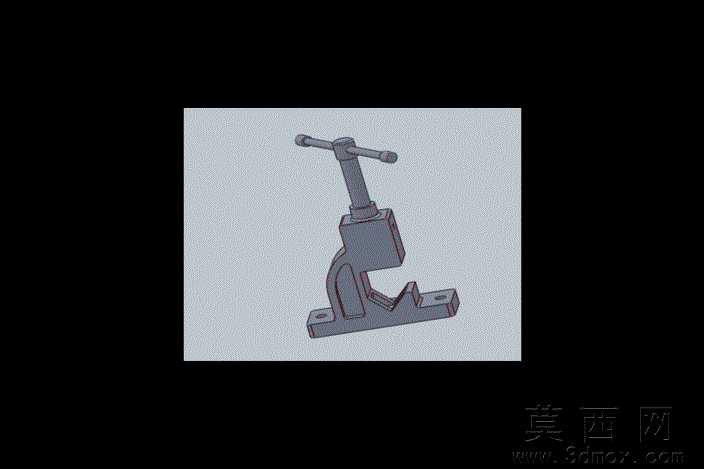

本模型为手动式管副夹持工装，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对各部件的装配公差、配合间隙做了符合实际生产的参数预留。模型整体结构分为底座支撑模块、C型架主体模块、螺旋下压模块、V型定位模块四个核心部分：底座采用带安装孔的平板式结构，两个对称分布的沉头安装孔可实现工装在工作台面的螺栓固定，底座与C型架主体采用圆弧过渡连接，既降低了应力集中风险，也减少了不必要的材料冗余。C型架主体为一体式折弯结构，内侧预留足够的管件放置空间，下部集成V型定位槽，V型槽的夹角设计为90度，可适配不同外径的圆形管件，保证管件夹持时的同轴度，避免装夹偏移。螺旋下压模块包含T型转动手柄、传动螺杆、压块三个部件，T型手柄采用对称式杆状结构，符合人体工学施力角度，转动时可带动螺杆沿C型架顶部的螺纹孔做垂直方向的直线进给，螺杆下端连接的弧形压块与V型槽上下对应，压块的弧形接触面做了防滑纹理的细节建模，可在夹紧管件时增大接触摩擦力，防止管件转动或轴向窜动。渲染阶段采用金属哑光材质模拟铸铁工装的真实质感，对螺杆、手柄等运动部件做了金属光泽的差异化材质区分，场景采用柔和的漫反射光照，清晰展现各部件的结构轮廓与装配关系，整体模型无破面、无冗余特征，所有部件可实现虚拟拆装，螺旋进给结构可模拟真实的夹紧、松开动作，完整还原了手动管夹工装的工作原理与结构细节，可作为五金工装设计、机械装配教学的参考案例，也可直接用于对应工装的加工生产图纸导出。
