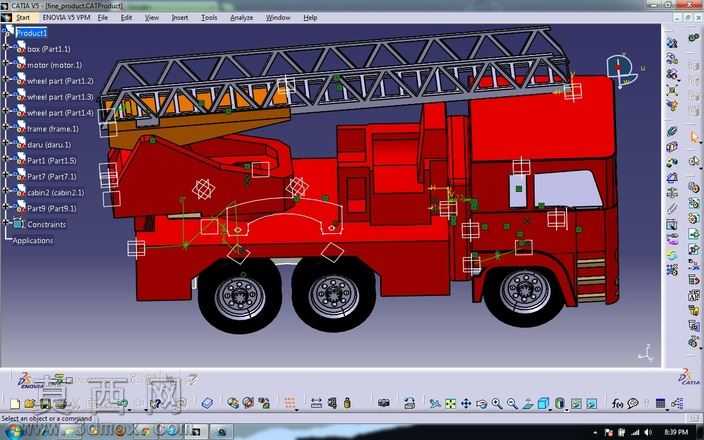

登高作业消防车整车结构三维设计作品

本作品为登高平台消防车的整车三维结构建模成果，建模过程严格参考真实重型消防车辆的尺寸比例与功能布局，完整还原了车辆从底盘行驶系统到上装作业装置的全部分件结构。建模阶段首先搭建了三轴重型卡车的底盘基础框架，依次完成驾驶室结构、车架承载结构、多组车桥与轮胎总成的搭建，轮胎部分还原了重型载重轮胎的胎纹细节与轮毂结构，车桥部分预留了转向、传动结构的装配位置，驾驶室部分还原了前挡风玻璃、侧窗、车门线条与前脸格栅的外观特征，同时对驾驶室内部的乘坐空间轮廓做了基础预留。上装部分为整车设计核心，首先完成了消防器材舱的箱体结构建模，还原了舱体的分块布局与舱门轮廓，器材舱上方设置了回转支撑基座，用于承载折叠式登高云梯结构；云梯部分采用桁架式结构设计，逐段搭建了梯架的弦杆与腹杆结构，还原了多节梯架的伸缩嵌套关系与变幅支撑臂结构，变幅机构的铰接点、支撑油缸的安装位置都做了精准定位，确保梯架的举升、回转动作逻辑符合真实机械原理。建模过程中对所有零部件的装配约束关系做了完整定义，不同结构件采用差异化的材质区分：车身主体采用消防红哑光漆面材质，云梯桁架采用深灰色金属结构材质，轮胎采用黑色橡胶材质，车窗部分采用半透明玻璃材质，轮毂、铰接销轴等部件采用亮面金属材质，通过材质区分清晰展现不同部件的功能属性。整体设计遵循专用作业车辆的功能逻辑，既保证了外观的还原度，也完整呈现了登高消防车的核心作业结构，可用于消防装备结构展示、作业原理演示等场景，建模过程中对每个分件的命名、装配层级都做了规范梳理，方便后续对局部结构做调整优化，也可在此基础上拓展添加消防水炮、管路系统、器材箱内部配件等细节结构，进一步提升模型的完整度。
