六角法兰面自攻螺钉三维建模作品

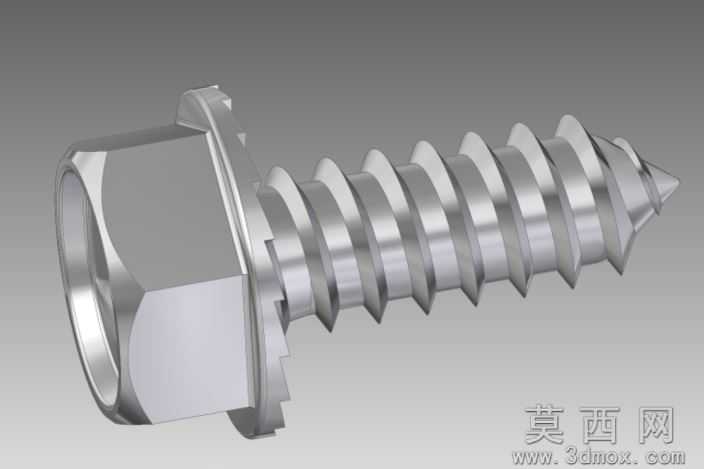

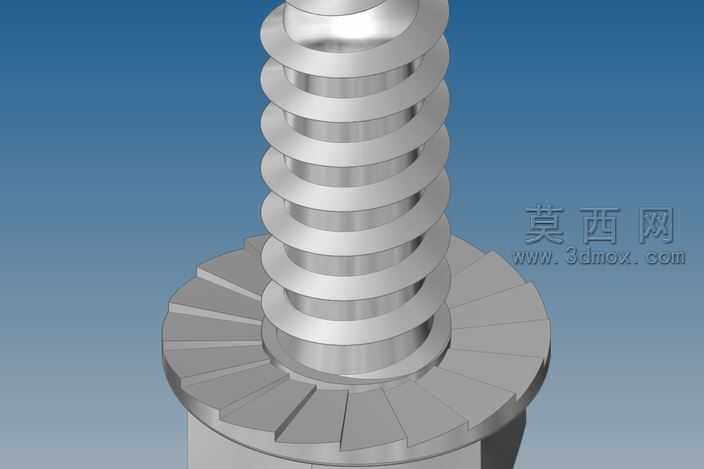

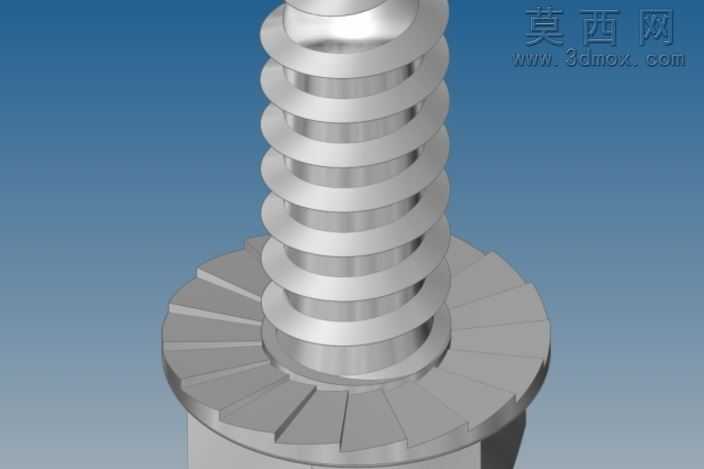

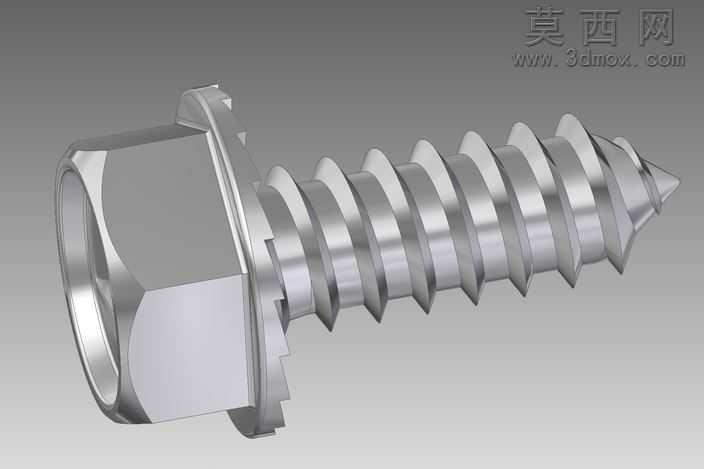

本模型为六角法兰面自攻螺钉的三维数字化建模作品，建模过程严格遵循紧固件的通用设计规范，完整还原了该类螺钉的全部结构特征。建模初期先梳理螺钉的结构组成，将其拆分为六角头部、法兰承压面、螺杆段、自攻螺纹段、尖端导向段五个独立建模单元，采用参数化建模逻辑搭建基础框架，保证各部分尺寸比例符合6.3x16规格的实际参数要求。六角头部建模时，先绘制正六边形草图，通过拉伸特征生成头部基体，对棱边做符合工业标准的圆角过渡处理，避免锐边结构，还原实际产品的加工倒角特征；法兰面部分与头部一体建模，在法兰底面绘制锯齿状防滑齿结构，通过阵列特征均匀排布12个防滑齿，还原该类螺钉安装时的防松止退功能，同时对法兰面与头部的衔接处做平滑过渡处理，避免应力集中的结构缺陷。螺杆部分先绘制圆柱基体，再通过螺旋线扫描切除的方式生成自攻螺纹，建模时严格匹配自攻螺纹的牙型角、螺距、牙高参数，螺纹收尾处做自然收窄的过渡处理，还原实际搓丝加工的螺纹末端形态；尖端部分采用圆锥台结构，与螺杆末端平滑衔接，保证自攻攻入时的导向定位功能。材质渲染阶段选用镀锌合金钢材质，调整金属材质的粗糙度、反射率参数，还原五金紧固件的哑光金属质感，对螺纹牙面、头部棱边做细微的高光处理，模拟金属零件的机加工纹理，法兰面的防滑齿部分做细微的粗糙度区分，还原齿面的冲压加工质感。模型整体结构完整无破面，各特征间的拓扑关系合理，可直接用于装配模拟、工程出图、产品展示等场景，建模过程中对所有特征做参数化关联，可通过修改参数快速生成同系列不同规格的螺钉模型，具备良好的可编辑性与复用性。
