迷你便携式桌夹式小型台虎钳设计

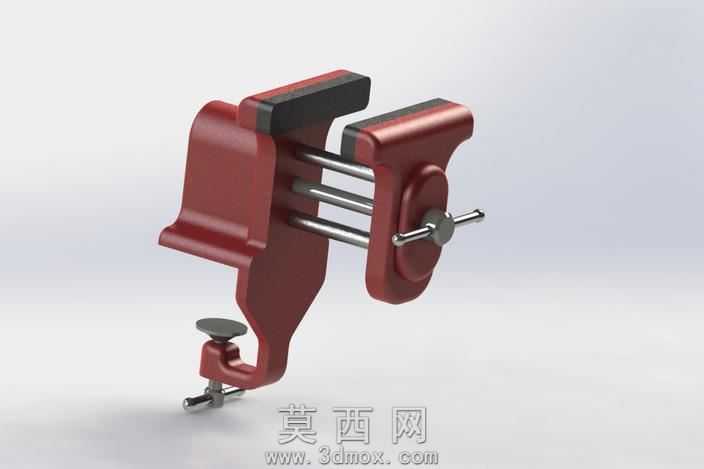

本作品为迷你桌夹式台虎钳的三维建模设计，整体采用紧凑轻量化的结构方案，适配桌面小空间的临时夹持作业需求。建模阶段以参数化设计为核心，先完成核心功能部件的尺寸约束：固定钳身与活动钳身的夹持面做了加宽防滑处理，内置两根平行导向光轴保证活动钳身移动的同轴度，避免夹持过程中出现偏斜错位。传动部分采用经典的丝杠旋进结构，摇臂末端设计了防滑握柄，转动时可带动活动钳身平稳进给，夹持力可通过转动圈数灵活调节，适配不同厚度的小型工件夹持需求。底部夹持结构采用C型夹座搭配下压锁紧螺杆，螺杆顶端配置防滑压盘，可稳定固定在不同厚度的桌面边缘，无需额外安装固定，拆装移动都十分便捷。材质渲染部分，钳身主体采用哑光铸铁红的金属质感材质，还原工业级台虎钳的经典视觉效果，导向光轴与丝杠部件做了抛光金属钢的材质处理，表面添加细微的拉丝纹理提升真实感，底部锁紧压盘采用黑色防滑橡胶材质，区分不同部件的材质属性的同时，也直观体现了各部件的功能特性。结构设计上充分考虑了迷你尺寸的实用性，在缩小整体体积的前提下保留了台虎钳的核心夹持功能，所有活动部件都做了运动仿真校验，确保丝杠进给、钳身开合、底部锁紧的动作都无干涉，整体装配公差控制在合理范围内，既满足3D打印制作的可行性，也可作为小型夹持工具的结构设计参考，整体模型布线规整，各部件独立可拆分，便于后续的工程出图与二次修改。
