便携液化石油气储气瓶三维结构设计

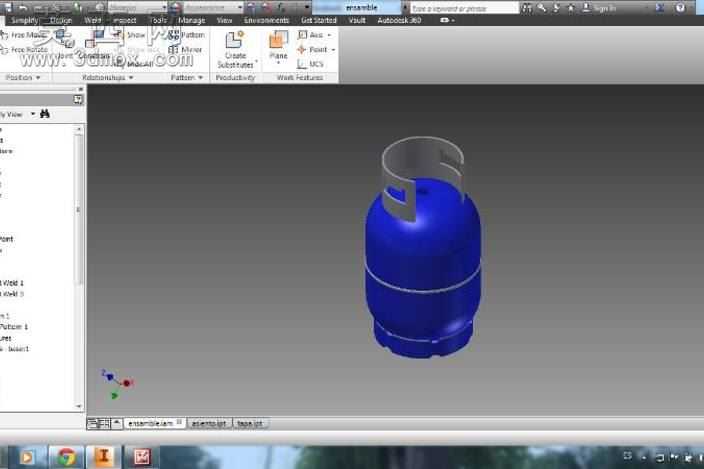

本作品为便携型液化石油气储气瓶的三维参数化建模成果，建模过程依托Autodesk Inventor平台完成全流程结构搭建，首先通过草图绘制完成罐体的截面轮廓绘制，以旋转特征生成主体承压筒体结构，筒体上下端采用标准椭圆封头结构做圆弧过渡，保证承压状态下的应力分布均匀，避免直角结构带来的应力集中问题。建模阶段严格遵循小型压力容器的结构设计规范，筒体中部设计有环形凸起的加强筋结构，既可以提升筒体的径向抗形变能力，也能作为罐体堆叠放置时的定位结构，提升运输堆叠过程中的稳定性。顶部护罩结构采用钣金特征建模完成，通过折弯、开孔、阵列特征生成带镂空提手的一体式护罩，护罩与上封头采用焊接贴合的结构设计，既可以保护顶部的阀门安装结构不受外力磕碰损坏，镂空的提手结构也方便用户单人提携搬运。底部支撑底座采用多道环形加强筋结构设计，通过拉伸与倒角特征完成底座建模，保证罐体放置时的支撑稳定性，避免放置面不平整导致的罐体倾倒问题。材质渲染阶段，筒体主体赋予高光泽蓝色金属烤漆材质，还原市面常规便携液化气罐的外观质感，顶部护罩与底部底座赋予哑光银灰色金属材质，模拟镀锌钢板的表面质感，不同部件的材质区分清晰，能够直观呈现产品的实际外观效果。结构设计过程中充分考虑了小型储气瓶的使用场景，整体尺寸控制在单人可搬运的范围内，各部件的壁厚参数均参考民用液化气罐的通用标准设置，所有连接位置的圆角过渡均做了参数化约束，方便后续根据不同容积需求调整整体尺寸参数，模型的特征树结构清晰，所有参数均可编辑修改，可直接用于后续的工程图生成、有限元承压仿真分析或者产品改型设计。
