台式小型普通卧式车床三维结构设计

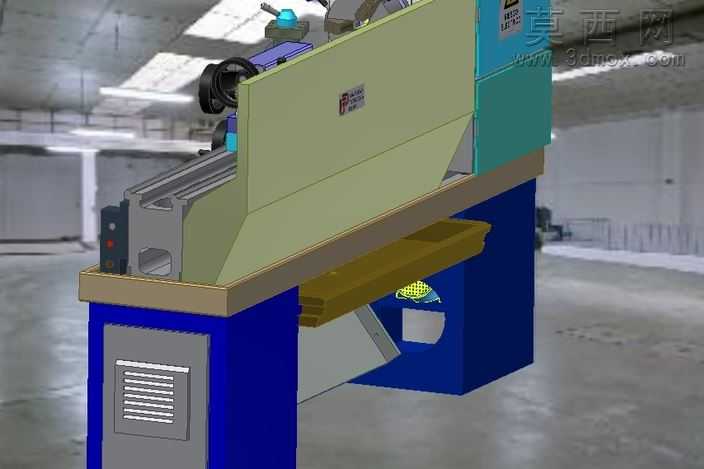

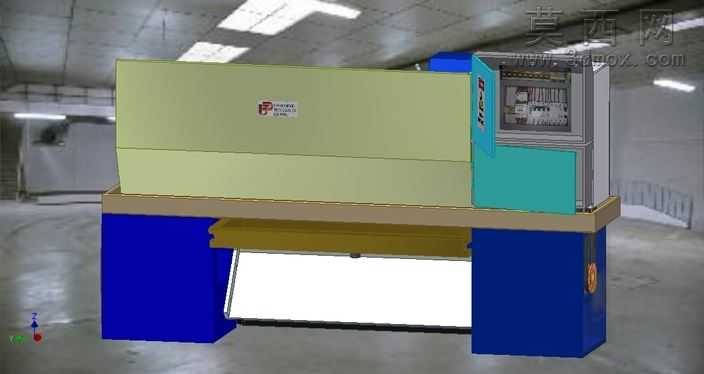

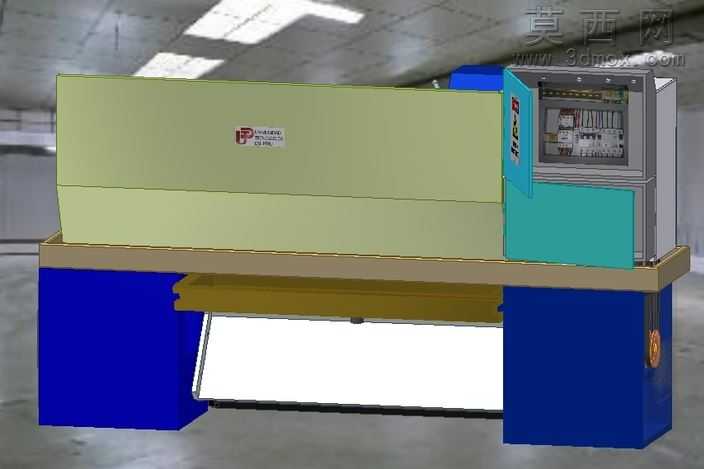

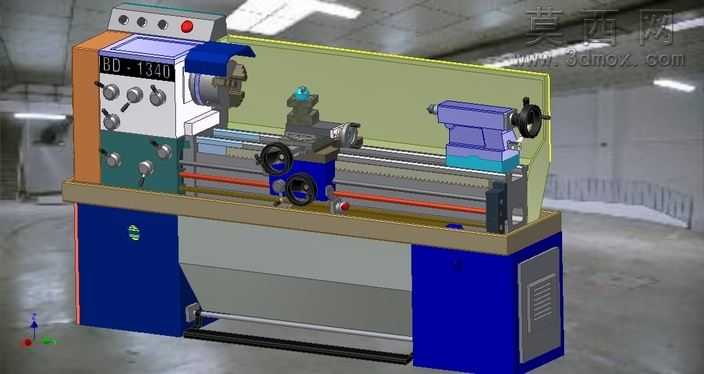

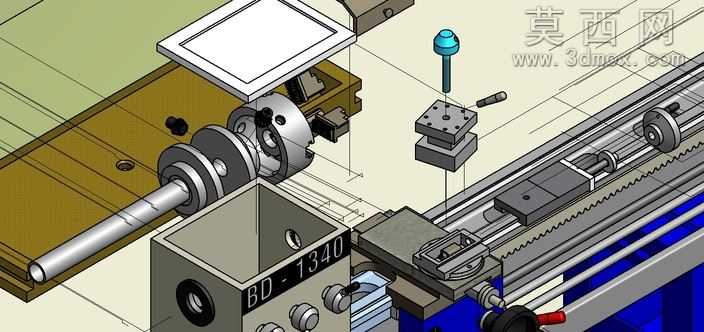

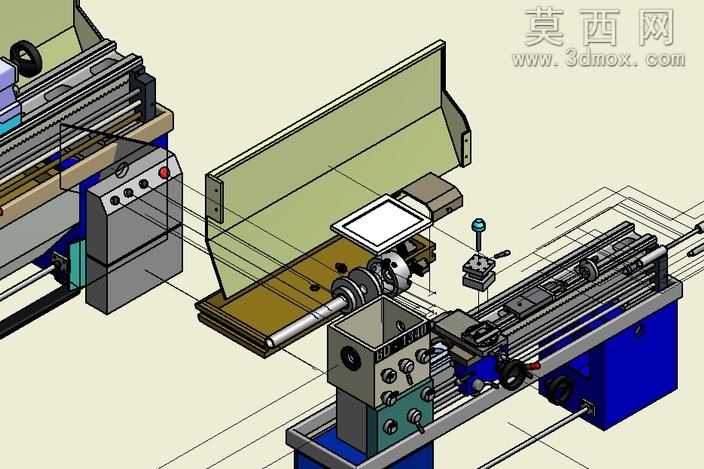

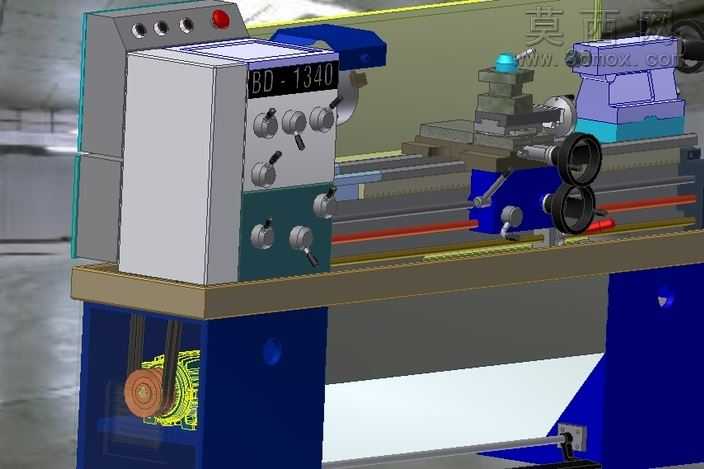

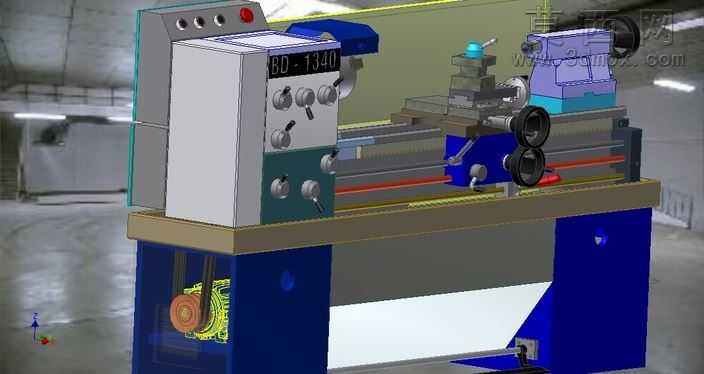

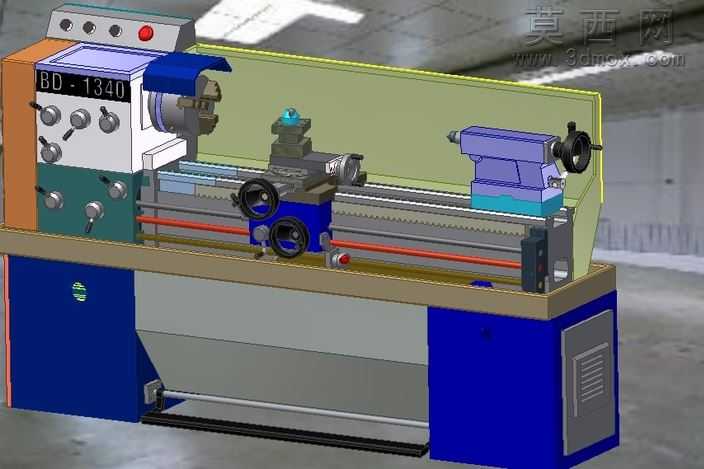

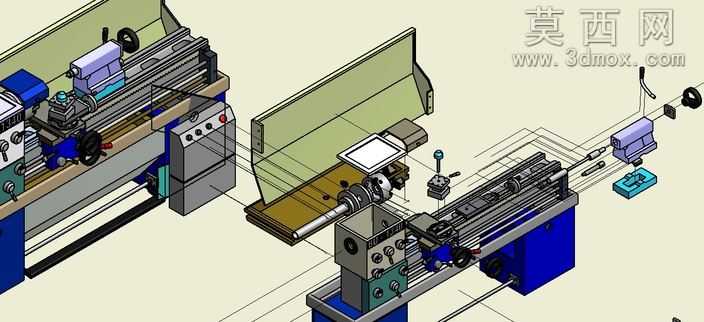

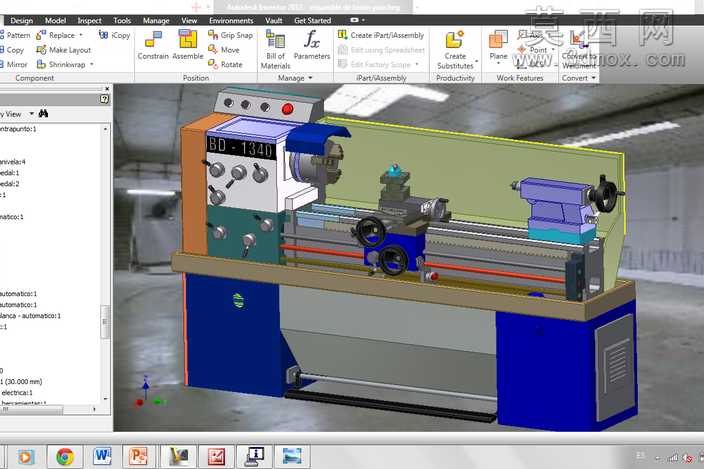

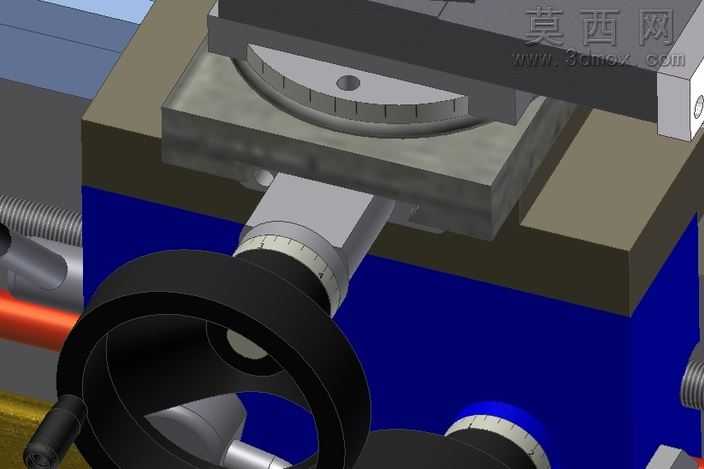

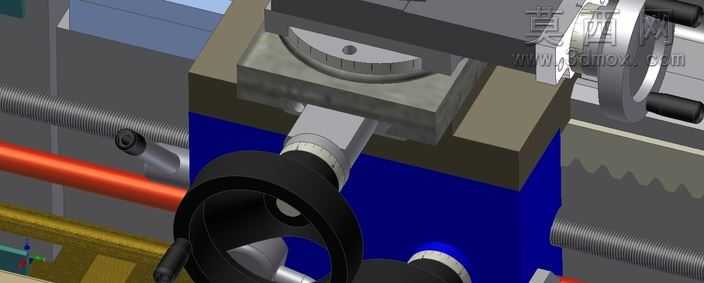

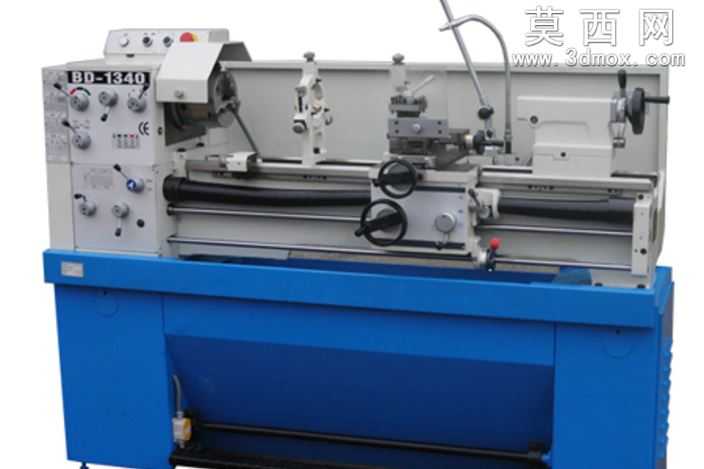

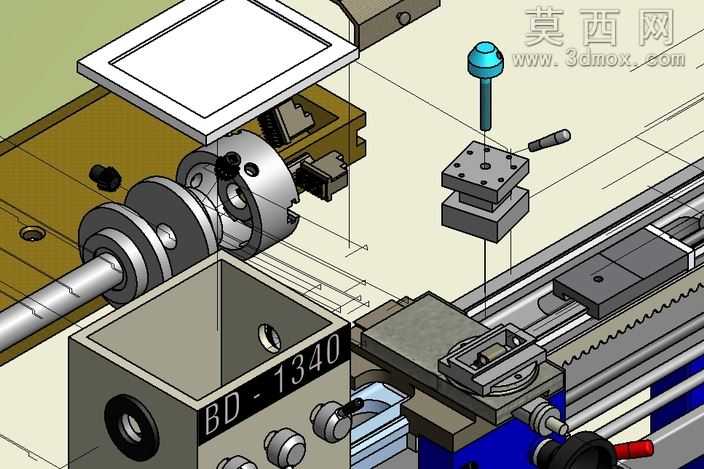

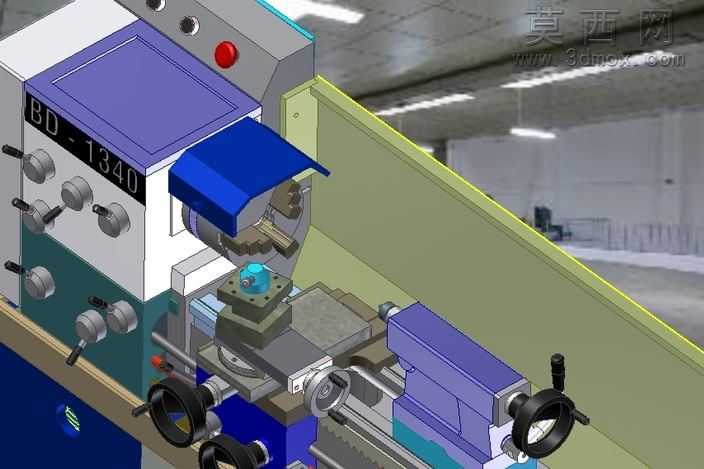

本作品为台式小型卧式车床的三维数字化设计模型，采用Autodesk Inventor完成全参数化建模，整体还原了1米加工行程台式车床的完整机械结构，建模过程严格遵循机械设计规范，对每个零部件的尺寸、装配关系进行了精准约束，确保模型可直接用于结构验证、装配干涉检查与教学演示。模型外观渲染贴合工业设备真实质感，床身主体采用深蓝色哑光金属漆材质，操控箱面板采用灰白与深绿双色工业塑料搭配金属旋钮质感，进给导轨、卡盘、手轮等运动部件采用镀铬亮面金属材质，床鞍、刀架部分采用铸铁哑光质感，各部件材质区分清晰，光影渲染还原了车间真实光照环境，直观呈现设备的工业外观特征。结构设计上完整复现了普通卧式车床的核心功能模块：左侧操控箱体集成了主轴转速调节旋钮、进给控制旋钮、急停按钮与数显转速表，操控逻辑符合普通车床的操作习惯；主轴箱部分内置传动结构，搭配三爪卡盘用于工件装夹；床身部分布置了高精度纵向进给导轨，床鞍可沿导轨实现纵向进给，刀架部分可实现横向进给与刀具装夹，尾座部分可沿导轨滑动锁紧，用于长工件的顶尖支撑；床身下部集成了电机安装位与带传动结构，还原了主运动的动力传递路径，手轮、操作手柄等操控部件的位置完全符合人机工程学设计，操作行程与实际设备保持一致。设计过程中优先考虑了小型台式车床的轻量化与实用性，在保证床身刚性的前提下优化了支撑结构，整体结构紧凑，适合小型加工场景使用，所有运动部件均预留了合理的装配间隙，可通过软件实现运动仿真，直观演示车床的进给运动、主轴转动等工作过程，模型可用于机械专业教学演示、小型机床改造设计参考、加工场景三维可视化搭建等场景，完整还原了普通卧式车床的机械原理与结构特征。
