旋转转线性往复万向传动机构设计

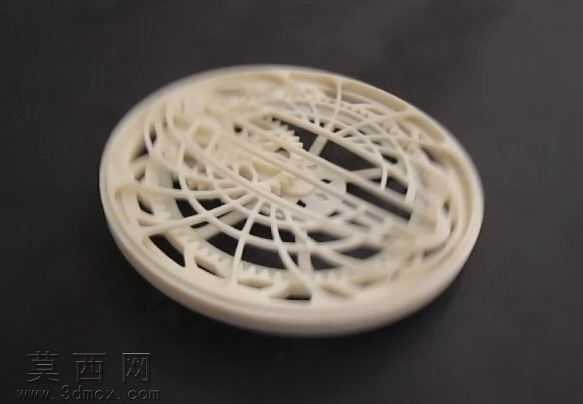

本作品为可实现旋转运动向线性往复运动转换的万向传动机构三维设计，整体采用圆盘式集成化布局，将整套传动组件整合于圆形镂空框架内部，在有限空间内完成了复杂运动转换的结构排布。建模阶段采用参数化设计思路，先完成核心传动齿轮副的参数匹配，根据传动比计算各齿轮的模数、齿数与压力角，确保齿轮啮合过程无卡滞、传动精度符合设计要求，再围绕齿轮组搭建万向传动的导向槽与滑动构件，通过约束装配验证各运动副的活动行程，避免构件运动过程中出现干涉问题。材质设置上，外部镂空框架采用哑光浅灰色工程塑料材质，模拟3D打印成型的质感，表面做细微磨砂纹理处理还原真实打印件的表面特征；内部传动齿轮根据功能区分材质，主动传动齿轮采用米黄色耐磨尼龙材质，核心传动销轴与限位构件采用深红色耐磨工程塑料，不同材质的色彩区分既提升了渲染效果的层次感，也能直观呈现机构内部的传动层级关系。渲染阶段采用柔和的顶光搭配侧方补光，弱化硬阴影以清晰展现框架镂空处的内部结构细节，通过半透明预览模式验证内部齿轮的啮合状态，确保每一处传动路径都清晰可见。结构设计上，外部框架采用放射状镂空筋条结构，在保证整体结构强度的前提下最大限度减轻构件重量，同时预留了装配定位槽与卡扣位，无需额外紧固件即可完成3D打印后的组装，整套机构分为三个预组装组件，打印完成后仅需简单拼接即可实现完整传动功能，无需复杂的后期调校。设计核心围绕万向传动的运动特性，通过偏心齿轮与导向滑槽的配合，将输入端的连续旋转运动，转换为输出端沿特定轨迹的线性往复运动，突破了传统直线往复机构对输入轴方向的限制，可在输入轴存在一定角度偏斜的工况下稳定传递运动，适用于小型自动化装置、教学演示模型等场景，整套模型的建模精度满足3D打印的公差要求，各配合面预留了合理的打印间隙，可直接导出进行熔融沉积成型打印。
