标准直齿传动齿轮三维结构设计

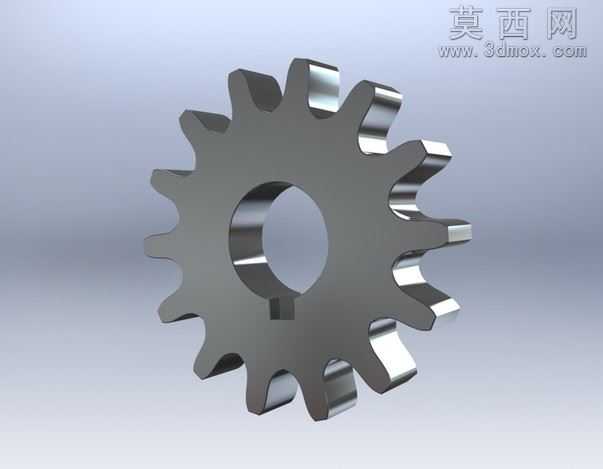

本款直齿圆柱齿轮采用三维参数化建模方式完成设计，建模过程中以渐开线齿廓为核心基准，首先通过齿廓方程计算生成单个轮齿的渐开线曲线，再结合齿根过渡曲线、齿顶圆弧曲线完成单齿截面轮廓的绘制，通过圆周阵列操作完成全部轮齿的排布，保证各轮齿的齿距、齿厚、齿槽宽参数完全一致，符合标准直齿轮的啮合精度要求。模型中心设置标准安装轴孔，轴孔边缘设计有定位键槽结构，可与传动轴实现周向固定，确保动力传递过程中不会出现相对滑动。渲染阶段采用金属哑光材质模拟真实钢制齿轮的表面质感，通过环境光遮蔽效果突出轮齿的轮廓层次与齿根的过渡结构，整体渲染视角选择斜向俯视角度，可同时展示齿轮的端面齿形结构与侧面厚度特征，清晰呈现齿轮的整体形态。设计过程中严格遵循机械传动齿轮的设计规范，对齿顶高、齿根高、模数、压力角等核心参数进行了标准化设定，保证该齿轮可与同参数的配对齿轮实现平稳啮合，有效降低传动过程中的冲击与噪音。模型的结构设计充分考虑了实际加工的工艺性，齿根处采用圆角过渡设计，可有效降低应力集中系数，提升齿轮的承载能力与疲劳寿命，整体结构简洁规整，无冗余设计特征，既满足机械传动的功能需求，也符合机械加工的工艺要求，可直接用于机械传动系统的虚拟装配、运动仿真以及工程图纸的生成。
