工业管材输送管路系统三维设计

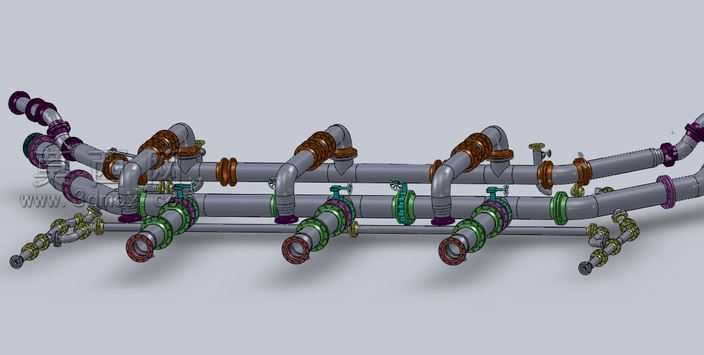

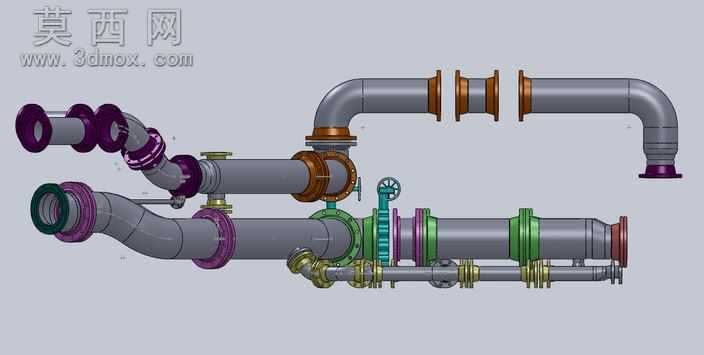

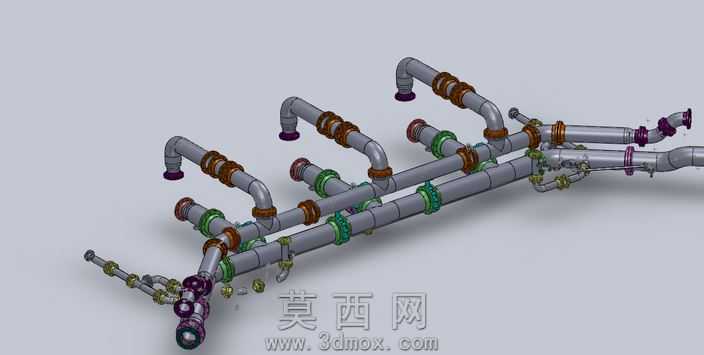

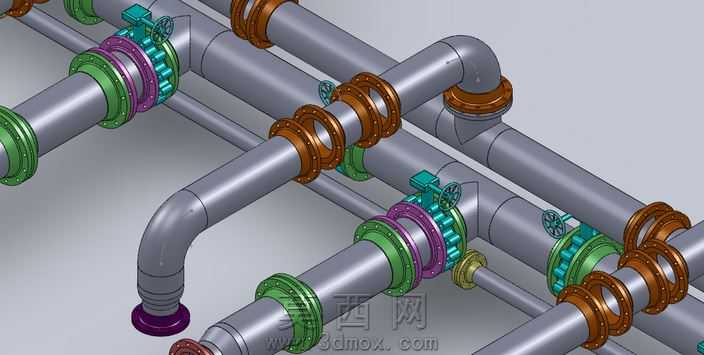

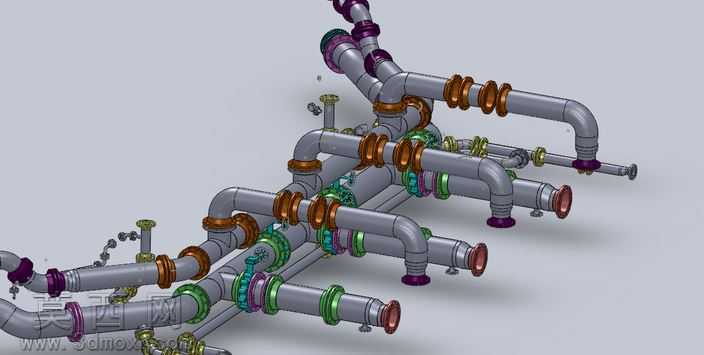

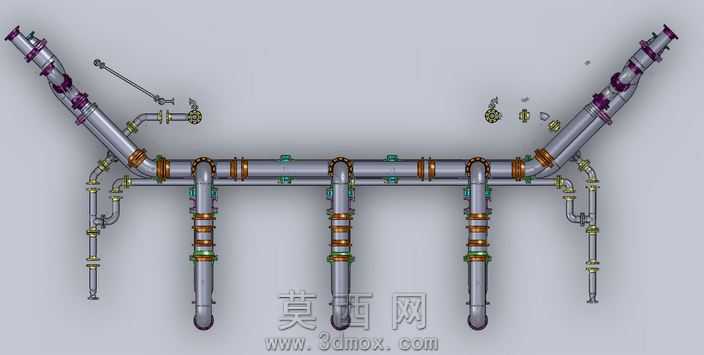

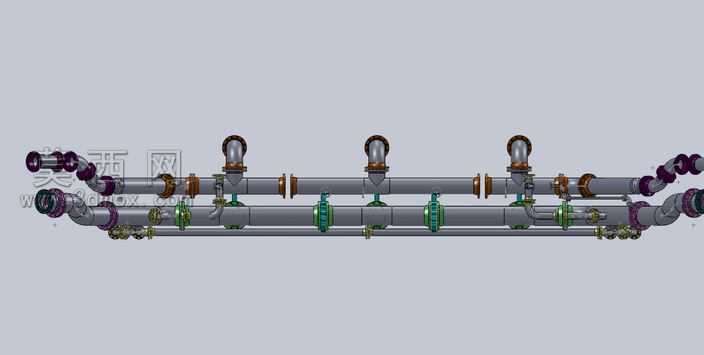

本作品为工业管材生产线配套的管路输送系统三维设计，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业管路设计规范，对每一段管线的走向、连接节点的位置都进行了精准的尺寸约束。模型整体采用模块化设计思路，将多组并行输送管线进行规整排布，主管路采用大直径直通管材搭配弯头实现转向衔接，分支管路通过三通、法兰结构与主管路连通，不同功能的管路通过差异化的接头配色进行区分，便于后期生产装配与运维识别。材质设置上，主管道主体赋予哑光金属材质模拟工业不锈钢管材的质感，接头部位根据密封、连接功能的不同，分别赋予铜质金属、彩色密封橡胶等差异化材质，渲染阶段采用均匀的环境光源，清晰呈现管路的层级结构与连接细节，避免阴影遮挡关键装配结构。设计过程中充分考虑管路的安装维护便利性，所有法兰连接位置都预留了足够的操作空间，弯头的曲率半径符合流体输送的阻力优化要求，多组并行管路之间保持统一的安全间距，既保证整体布局的规整美观，也满足实际生产中流体输送的工况需求。整体模型结构完整，所有连接部件的装配关系清晰，没有出现干涉错位问题，能够直观呈现管材生产线中管路系统的整体布局与装配逻辑，可用于生产线方案展示、装配指导以及相关结构的优化参考。
