车用TM涡轮增压器三维结构设计

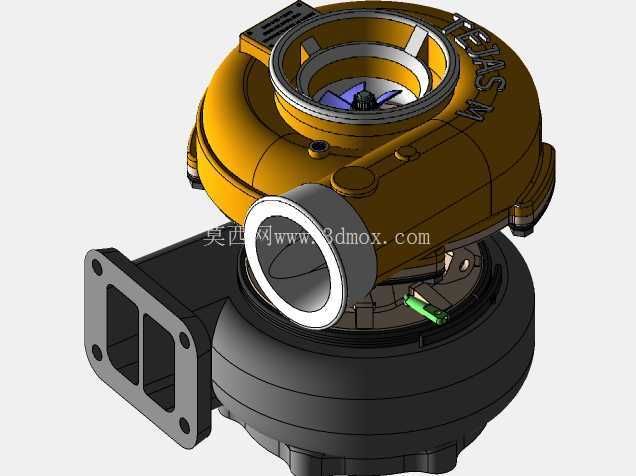

　　这款涡轮增压器的三维结构还原，覆盖了车用动力系统增压部件的核心装配逻辑，从压气机壳、涡轮壳到中间体的配合边界都做了完整的结构呈现，没有省略关键的安装定位特征。在商用车、乘用车的内燃机动力升级场景中，这类涡轮增压器的核心作用是利用发动机排出的废气惯性冲力推动涡轮室内的涡轮，涡轮同轴带动压气机叶轮压缩进入气缸的空气，提升进气量从而增加发动机的输出功率，在不增加发动机排量的前提下实现扭矩与功率的提升，同时优化燃油经济性与排放表现。

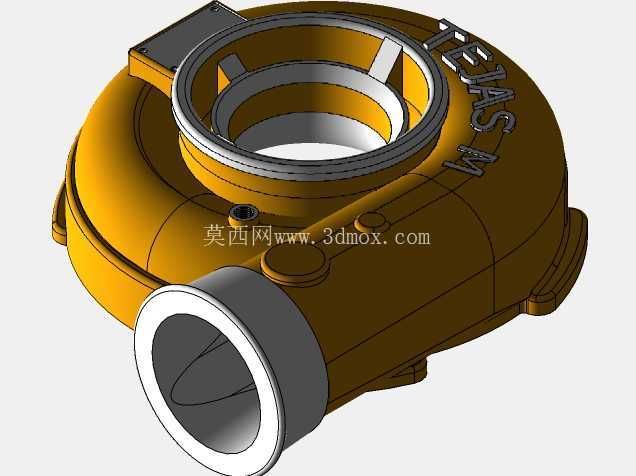

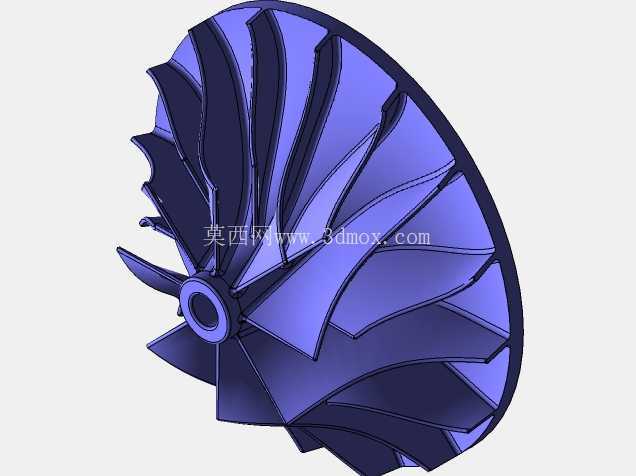

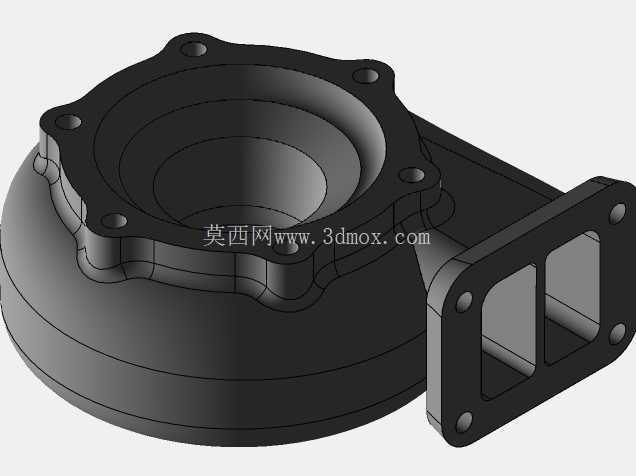

　　从设计思路来看，该模型还原了实际产品的结构逻辑：压气机端采用铝合金壳体的流线型流道设计，减少进气过程中的气流阻力，叶轮的叶片曲面做了符合气动特性的弧度处理，保证高速旋转时的气流压缩效率；涡轮端采用耐高温的壳体结构，适配发动机排气端的高温工作环境，中间体部分预留了润滑油道与冷却水道的安装接口，满足转子轴高速旋转时的润滑与散热需求。安装边界上，进气法兰采用双孔位对接结构，法兰面的螺栓孔位置、密封面平面度都按照实际装配要求做了还原，可直接对接发动机排气歧管的安装位；压气机端的出气口为圆柱对接结构，匹配进气中冷器的管路连接尺寸，整体安装定位基准清晰，可直接用于动力总成的装配干涉校验。

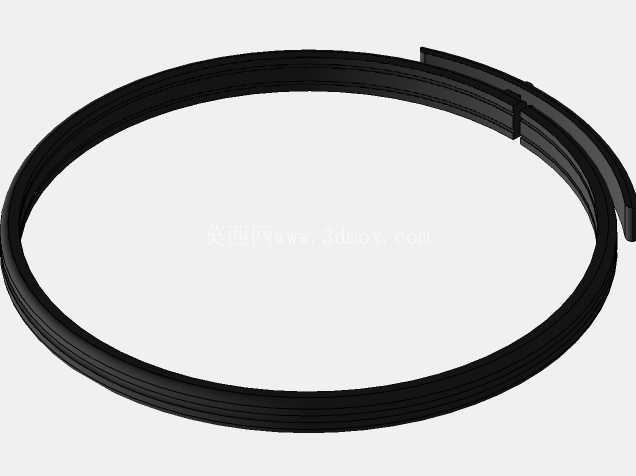

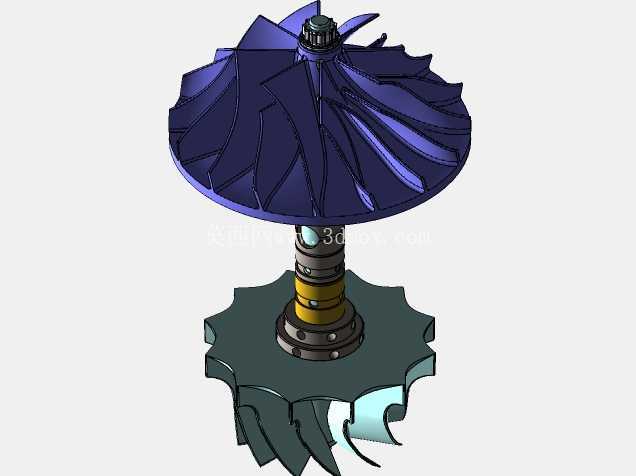

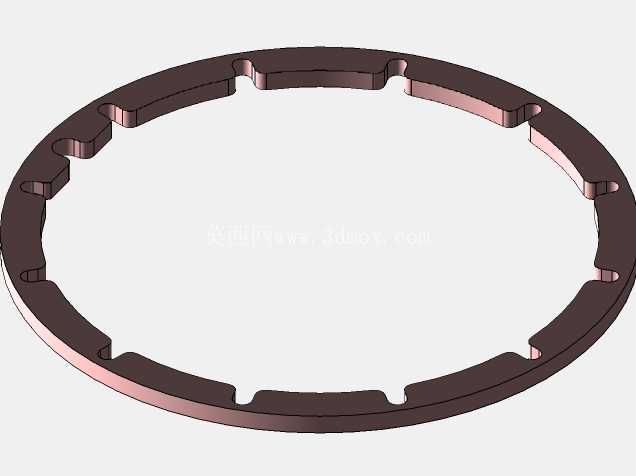

　　在实际工程应用中，这类模型可用于新机型开发阶段的管路布置校验，也可作为维修培训环节的结构拆解演示素材，模型中转子组件的同轴度配合、密封环的安装位置、旁通阀的执行机构连接结构都做了准确还原，没有做简化处理，能够清晰展示增压器的工作原理与装配关系。外形上，压气机壳的圆形流道与涡轮壳的涡旋流道过渡自然，中间体的支撑结构兼顾了强度与轻量化需求，安装支架的位置避开了周边管路的布置空间，符合车用动力舱紧凑的布局要求。
