工业设备用SMC35型操纵控制杆结构

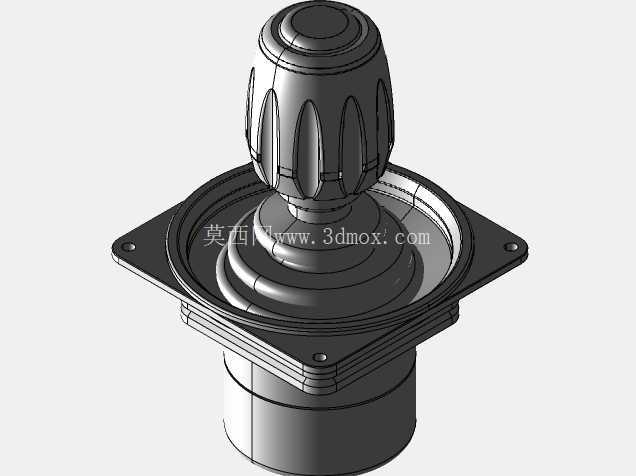

　　这类操纵杆常被配置在高空作业平台、电动仓储叉车、工业遥控操作站、特种工程机械的操控舱内，作为多轴运动指令的输入终端，直接对应设备的行进转向、工作臂俯仰回转、作业平台调平等动作的指令输出，操作人员通过扳动摇杆的倾斜方向与角度，就能向设备的电控系统传递连续的模拟量控制信号，相比按键式操控，能实现更顺滑的无级调速与多动作联动操作，大幅降低复杂作业场景下的操作复杂度。从结构设计来看，这款操纵杆采用上下双层安装法兰的结构形式，上方的方形法兰带四个沉头安装孔，用于贴合操控台面板的上表面做固定，下方的方形基座带对应安装孔位，可从操控台下方做锁紧固定，这种双法兰夹持的安装方式，能在高频次扳动摇杆的工况下避免安装位松动，适配厚度在1.

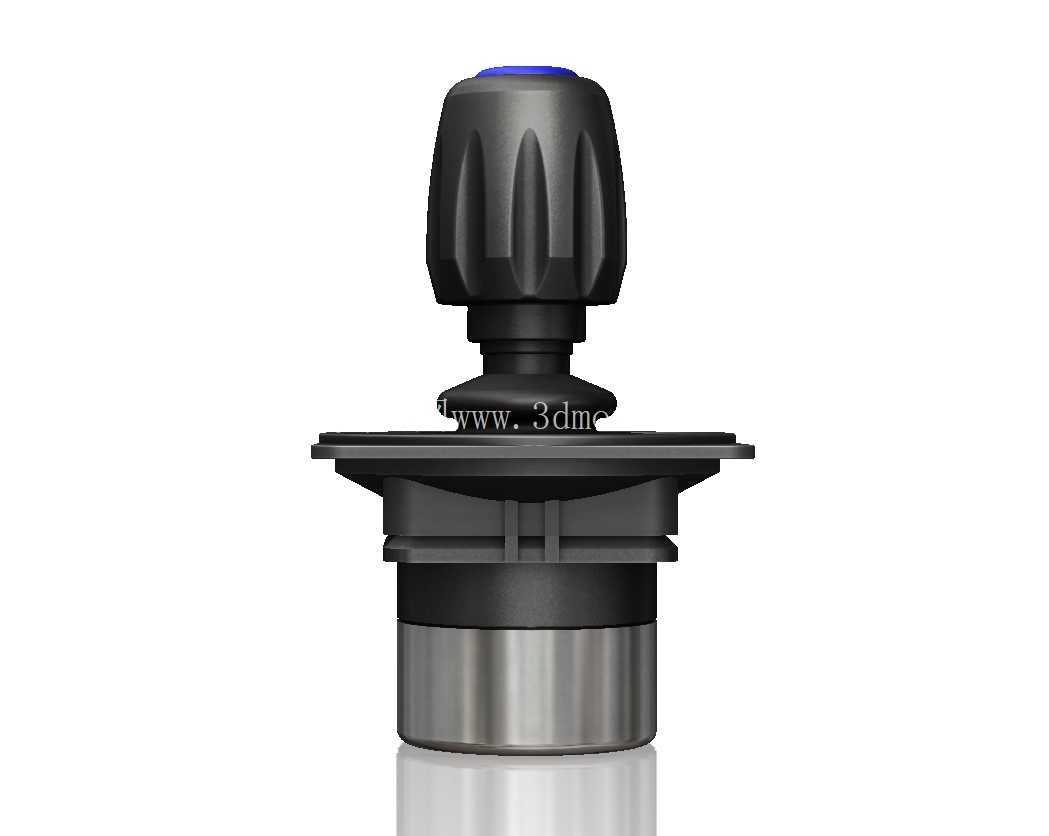

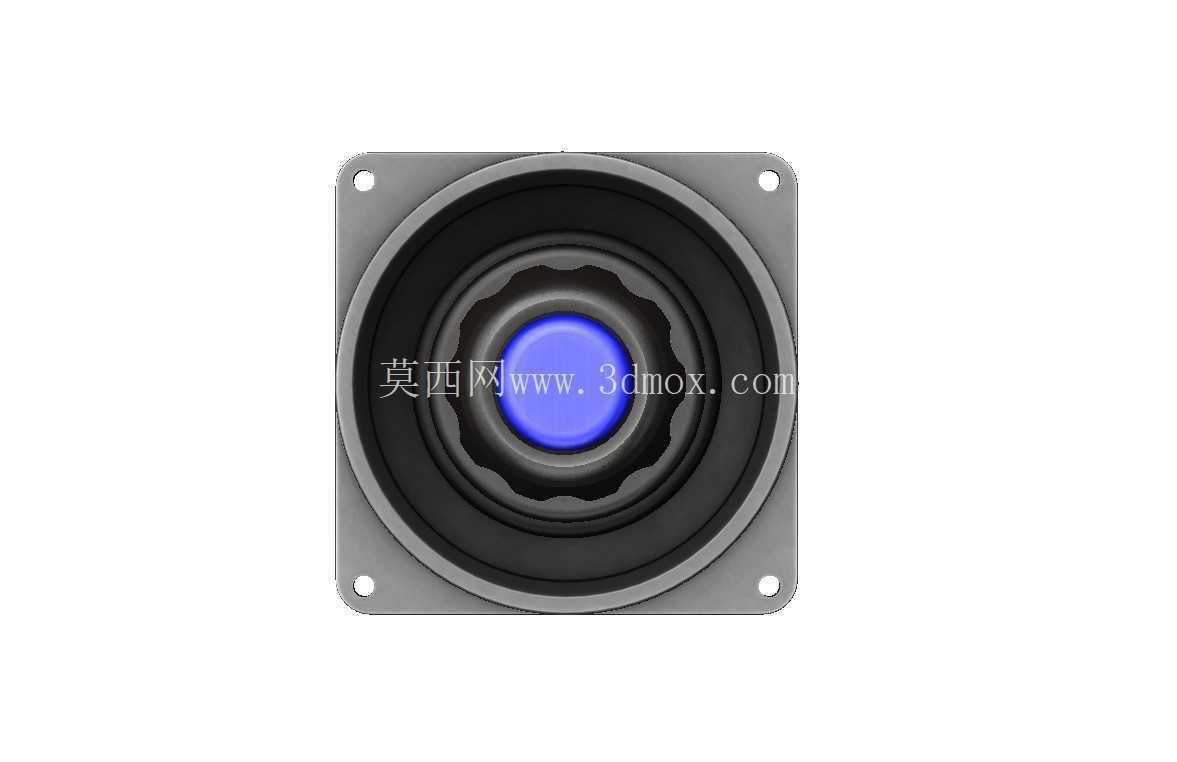

　　5mm到6mm之间的金属或非金属操控面板，安装时只需在面板上开出对应尺寸的方形过孔，无需额外做复杂的定位结构。摇杆的握持部分做了多面防滑的凹凸纹理设计，顶部设置醒目的蓝色功能按键帽，操作人员无需低头查看，仅凭触感就能快速识别摇杆顶端的按键位置，可自定义设置为动作确认、紧急减速、喇叭触发等常用功能，握持段的橡胶材质做了耐油污老化的配方处理，长期在车间、户外工地等多油污、多粉尘的环境下使用也不会出现表层发粘、开裂的问题。摇杆的摆动复位结构采用多层褶皱的橡胶防尘套密封，能完全阻隔外界的粉尘、水汽、切削液溅入内部的电位器或霍尔传感元件，防护等级可满足常规工业设备的户外使用要求，内部的复位弹簧做了力矩匹配设计，扳动时的阻尼感均匀，

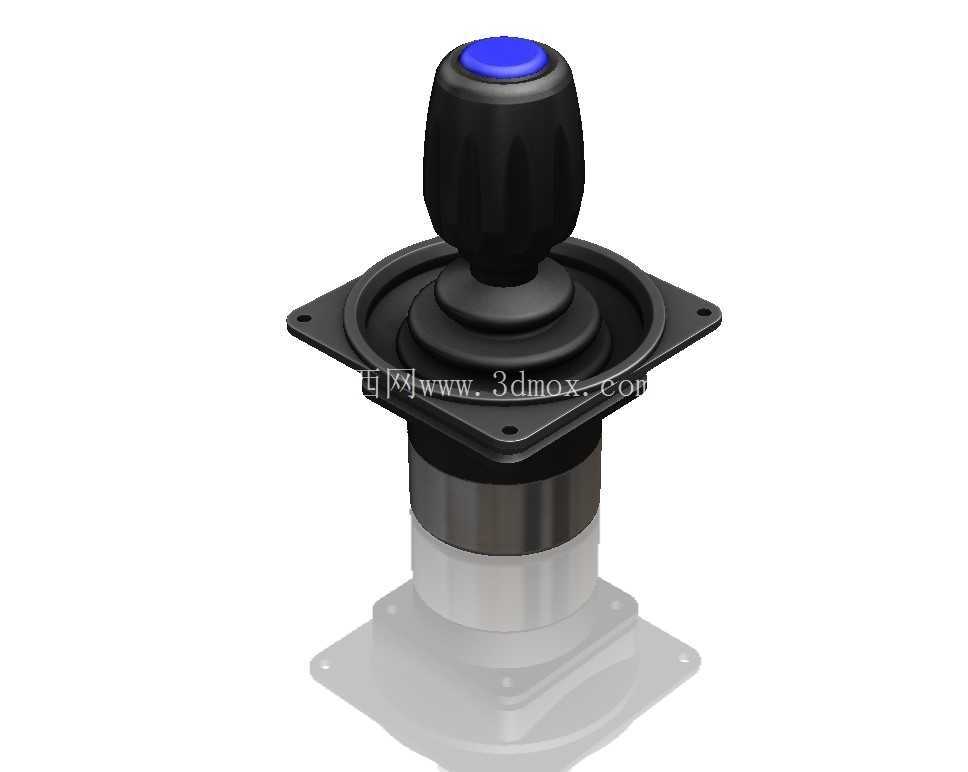

　　松手后能自动回到中位零信号位置，不会出现信号漂移导致的设备误动作。下部的基座部分做了分层结构设计，金属材质的中段壳体用于安装传感元件与复位机构，下方的工程塑料基座用于容纳接线端子与信号处理电路板，整体结构的重心靠下，安装后不会出现头重脚轻的晃动问题，摇杆的最大倾斜角度控制在各方向20度左右，既保证足够的信号调节行程，又不会因为扳动角度过大导致内部结构磕碰损坏，适配绝大多数工业电控系统的信号输入范围，可直接替换同安装尺寸的同类型操纵杆部件，无需对操控台做额外的结构修改。
