15公斤载重自行车粗铸轮结构三维设计

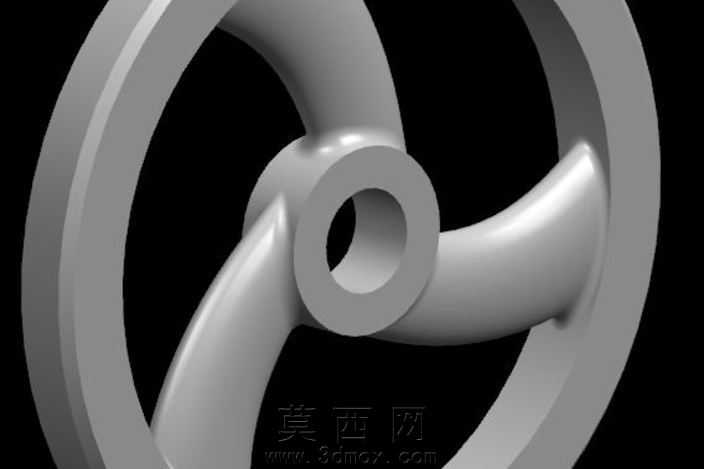

本作品为适配15公斤载重需求的自行车粗铸轮子三维建模成果，建模阶段以铸造工艺的成型特性为核心逻辑展开，首先基于载重工况的受力分布完成轮体基础轮廓搭建：轮缘采用等厚环形结构，预留铸造拔模斜度与壁厚余量，避免铸造过程中出现冷隔、缩孔缺陷；轮毂部分设计为同轴阶梯通孔结构，适配自行车轴的装配公差，同时在轮毂与轮辐衔接处做圆弧过渡处理，分散载重状态下的应力集中点。轮辐采用三辐式曲面流线造型，并非规则直辐条结构，每根轮辐从轮毂外圆面向外平滑延展至轮缘内侧面，曲面弧度经过受力仿真校验，既保证15公斤载重下的结构强度，又适配粗砂铸造的工艺特性，无需复杂型芯即可完成一体浇铸。材质渲染阶段模拟铸铁粗铸后的原生质感，表面保留细微的铸造颗粒纹理与哑光金属色泽，未做抛光、镀层等后处理效果还原，精准呈现粗铸毛坯的真实外观。建模过程中对轮体各部位的壁厚做了均匀化处理，整体壁厚差控制在2mm以内，符合铸造工艺的充型要求，同时对轮缘的圆度、轮毂的同轴度做了参数化约束，保证后续加工装配的精度基准。设计思路上摒弃了传统自行车辐条轮的轻量化结构逻辑，转向重载场景下的耐用性优先，一体铸造成型的结构无需额外的辐条装配工序，粗铸后的毛坯仅需对轮毂内孔、轮缘外圆做少量机加工即可投入使用，适配非道路场景下的重载低速自行车使用需求，轮体的曲面辐条在保证强度的同时也兼顾了浇铸时的金属液流动路径，避免出现浇不足的成型问题。
