自行车用可调式后视镜警示灯结构设计

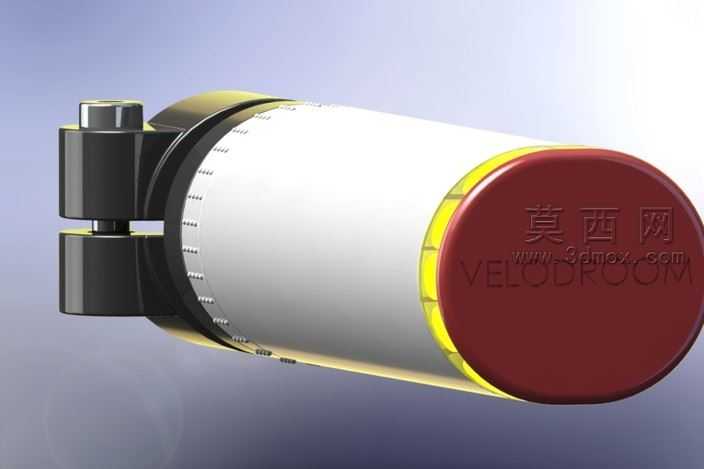

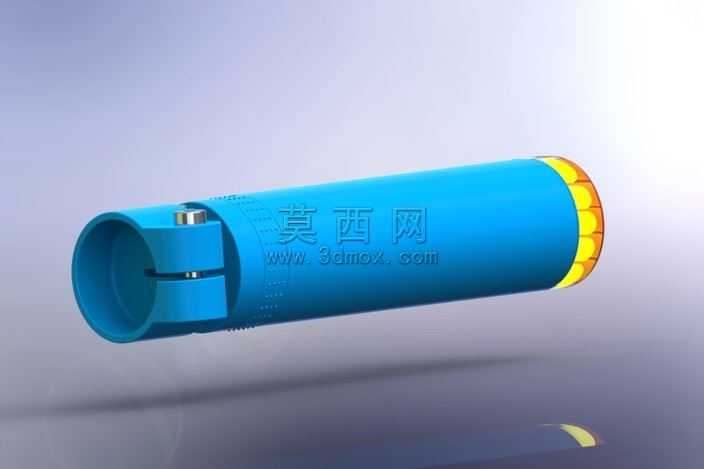

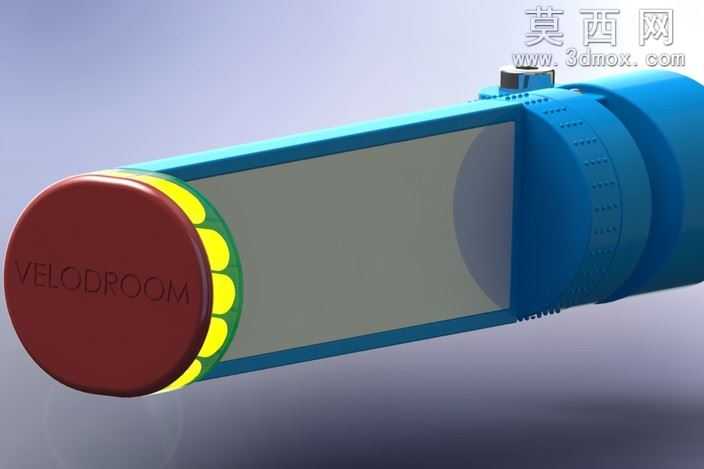

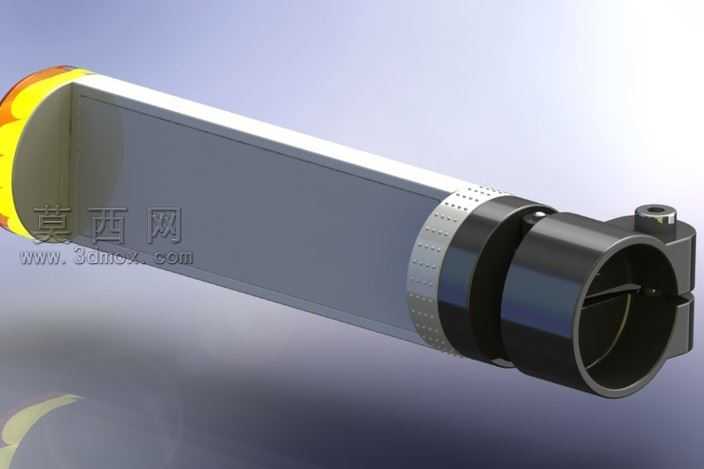

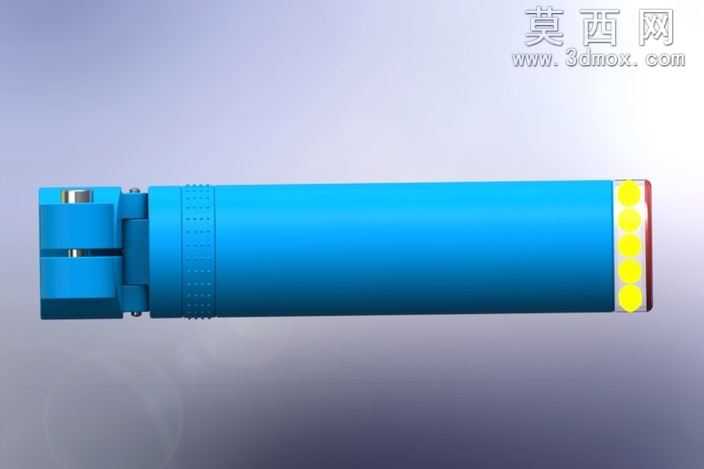

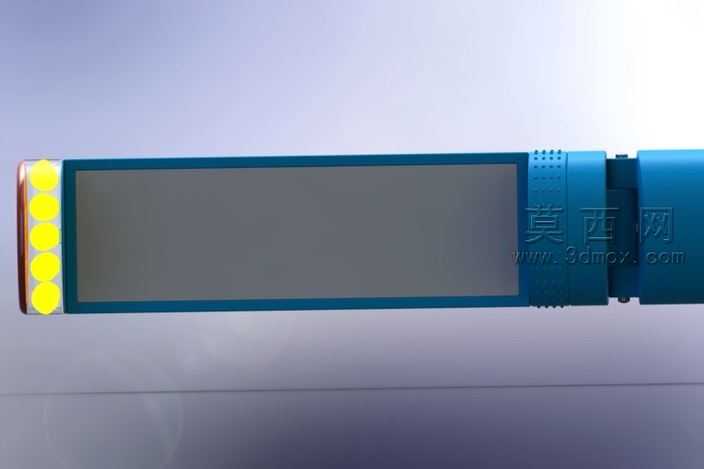

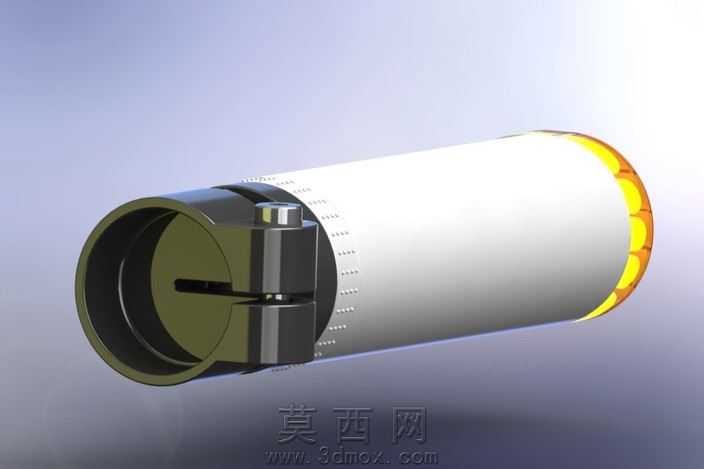

本作品为面向骑行安全场景设计的自行车后视镜警示灯三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程中严格遵循实际生产的装配公差要求，对各部件的配合间隙、连接结构做了精准还原。模型主体为长条形灯身结构，一端为环形夹持安装座，用于固定在自行车车把位置，安装座采用快拆式夹环设计，搭配锁紧螺栓结构，可适配不同直径的车把管材，无需额外工具即可完成安装与角度调整。灯身中部为半透明柔光导光结构，建模时对导光件的内壁微结构做了简化还原，可保证内置光源发出的光线均匀向外扩散，避免出现局部亮斑影响警示效果；灯身靠近安装座的位置设置了多档位旋转调节结构，支持两个轴向的角度转动，用户可根据自身骑行坐姿、车把高度自由调整后视镜的反射角度，无需重新拆装固定结构即可获得最佳后视视野。灯身尾端为黄色警示灯端盖，内置LED光源模组结构，建模时还原了光源的电路安装位与电池仓结构，端盖边缘做了圆弧倒角处理，既提升整体外观的流畅度，也可避免骑行过程中尖锐边角造成磕碰划伤。材质渲染阶段，安装座与调节环采用哑光黑色工程塑料材质，模拟实际产品的尼龙玻纤材质质感，调节环表面做了细密的网格防滑纹理，提升手动调节时的摩擦力；导光灯身采用半透明磨砂PC材质，渲染时调整了材质的透光率与雾度参数，还原柔光漫反射的视觉效果；尾端灯盖采用亮黄色半透明PC材质，搭配内部光源的自发光效果，模拟灯光点亮时的均匀出光状态。设计思路围绕骑行安全核心需求展开，将后视镜的后视观察功能与警示灯的主动提示功能整合为一体，无需在车把上额外安装独立灯具，减少车把部件的占用空间；当骑行者拨动转向开关时，对应侧的警示灯可切换为闪烁模式，向周边车辆与行人明确传递转向意图，夜间骑行时也可切换为常亮模式，提升低光照环境下的车身可见度，大幅降低骑行过程中的安全隐患。整体模型的各部件均为可编辑参数化结构，可根据不同车型的安装需求调整夹环直径、灯身长度、光源功率等参数，也可直接导出工程图纸用于手板打样与量产开模。
