无线电控制直升机旋翼头结构设计

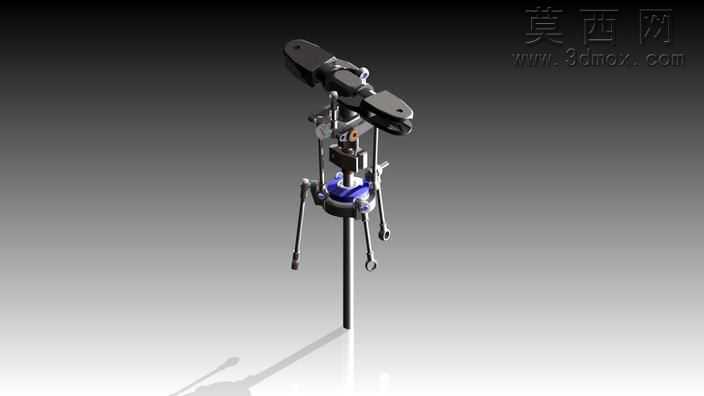

本作品为无线电控制直升机的核心传动变距部件旋翼头，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循航模旋翼系统的实际运动逻辑，对每一处连接结构、铰接点位都做了精准的尺寸约束，确保模型可直接用于后续的运动仿真验证。建模阶段优先梳理旋翼头的层级装配关系：从中心主轴向上依次搭建倾斜盘组件、变距拉杆、桨夹基座、旋翼夹持结构，每一个子零件都单独完成特征建模，通过同轴、重合、距离等装配约束完成总装，避免出现装配干涉问题。材质渲染部分针对不同部件的实际应用材质做了区分：中心主轴采用高强度合金钢材质，渲染时赋予高反光金属质感，调整粗糙度参数模拟金属表面的精磨加工纹理；倾斜盘的滑动衬套部位采用工程塑料材质，调整漫反射参数呈现哑光耐磨塑料的视觉效果；桨夹部位采用航空铝合金材质，添加轻微的金属颗粒质感，还原航模配件常用的阳极氧化铝合金外观；变距拉杆的球头连接部位做了镀铬材质效果，提升部件的精致感。结构设计上充分考虑无线电控制直升机的变距需求，倾斜盘采用十字盘结构，可分别实现总距和周期变距的动作传递，每根变距拉杆的长度都做了参数化设置，可根据不同的桨叶尺寸快速调整拉杆长度适配不同机型；桨夹部位设置了标准的航模桨叶安装孔位，搭配锁紧螺丝结构，可牢固夹持不同规格的航模主旋翼；中心主轴下端预留了与传动齿轮连接的安装位，可直接与直升机主传动系统对接。设计过程中反复验证各铰接点的运动行程，确保在最大变距角度下不会出现拉杆卡滞、结构碰撞的问题，所有受力部位都做了加强筋结构优化，在保证结构强度的前提下尽可能降低整体重量，符合航模产品轻量化的设计需求。渲染阶段采用影棚级布光方案，主光源从侧上方打亮旋翼头主体结构，添加辅助光源补全暗部细节，底部添加反光板模拟光滑展示台的反射效果，背景采用渐变深灰色突出主体结构，最终呈现的渲染图可清晰展示每一处结构细节，直观呈现旋翼头的装配关系与外观特征。
