博克斯高性能工作站机箱外观结构设计

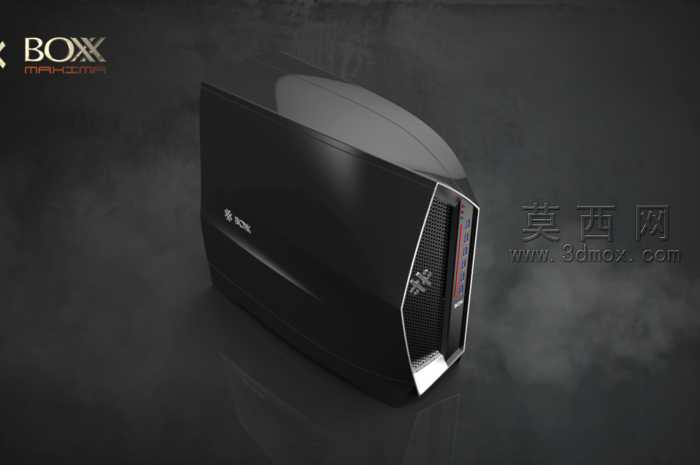

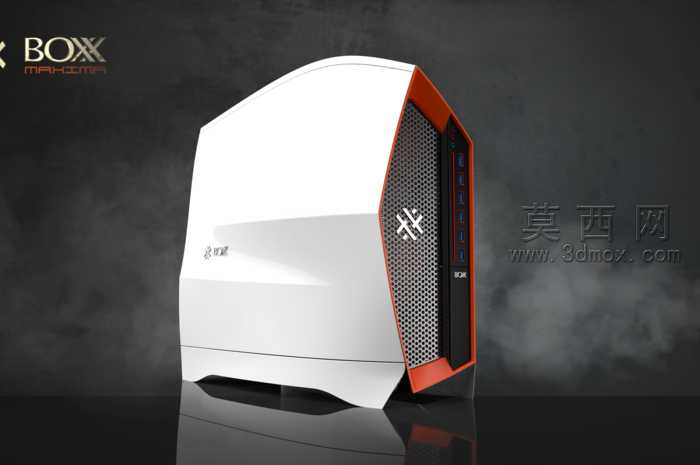

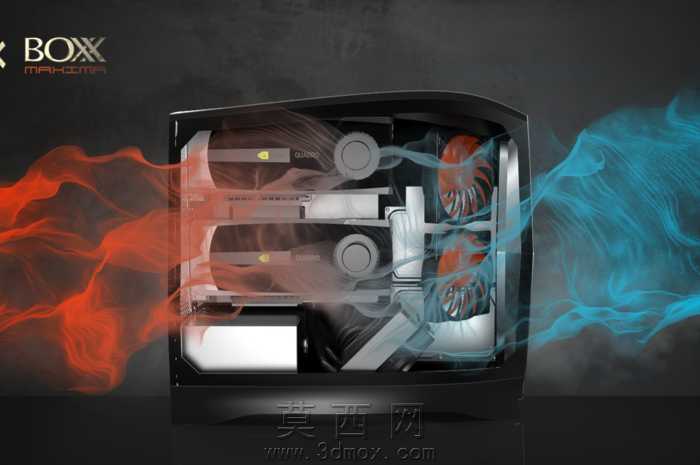

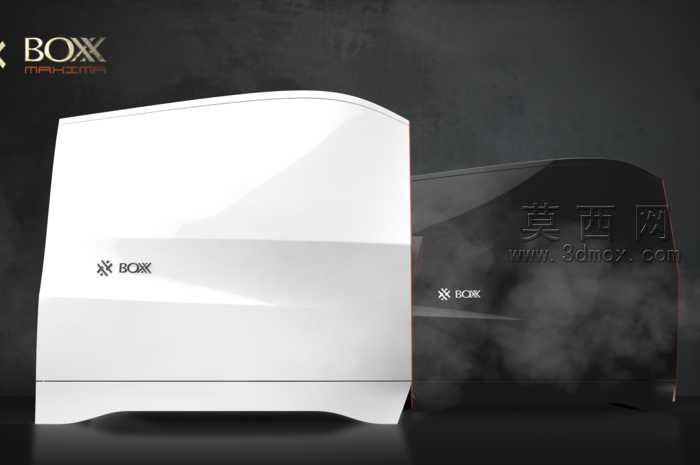

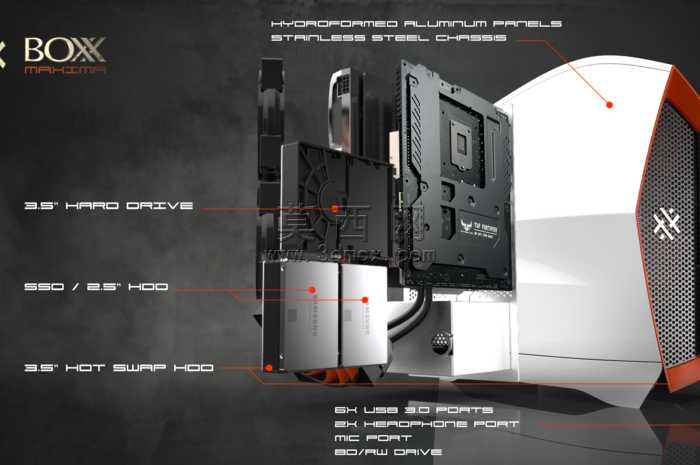

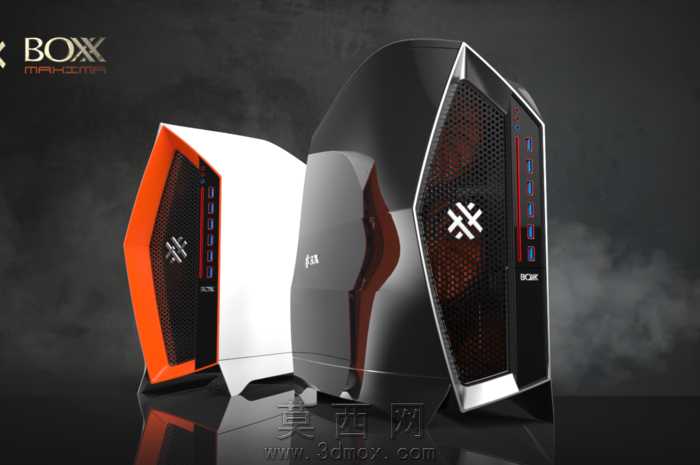

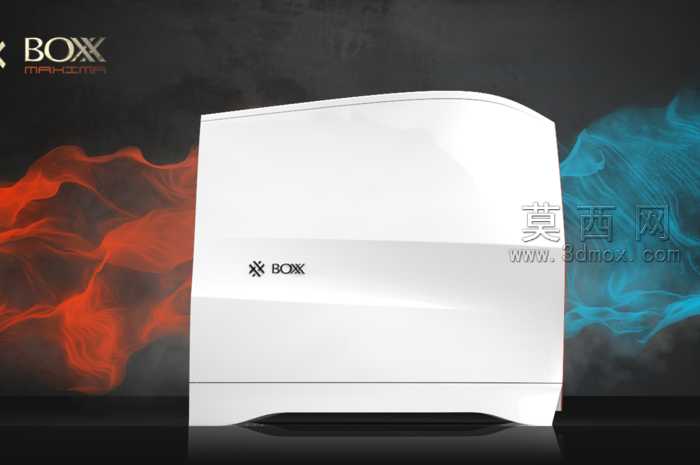

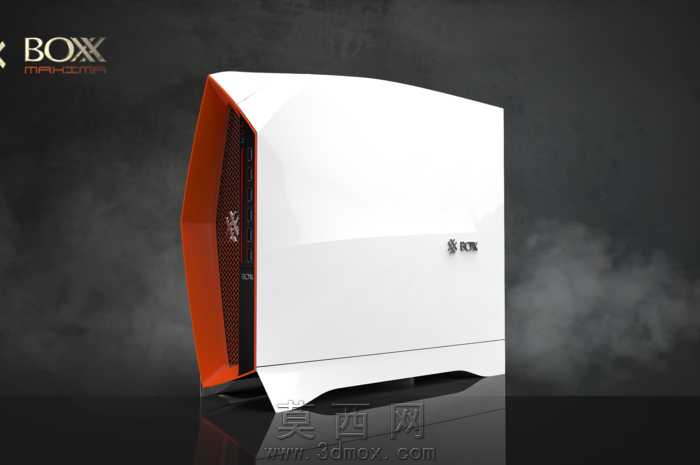

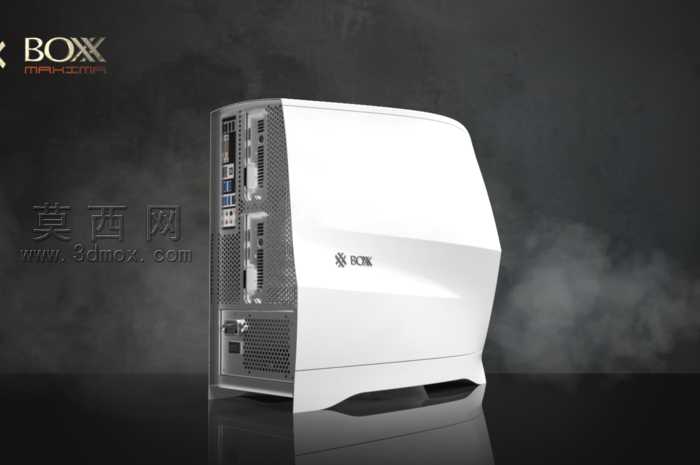

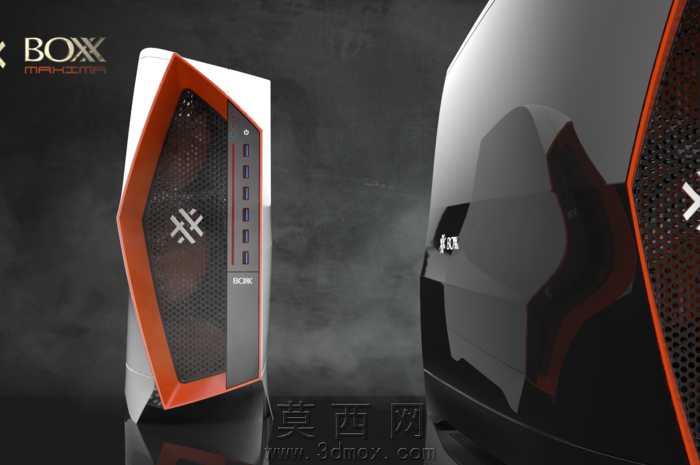

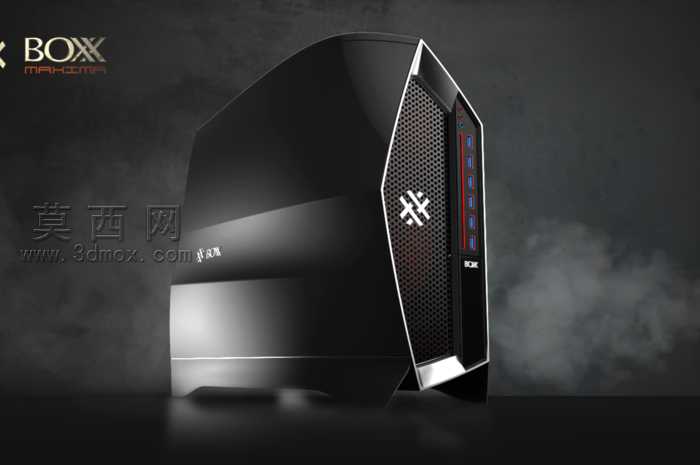

本作品为博克斯高性能工作站的三维建模设计，整体建模过程围绕工业级工作站的硬核定位展开，在外观造型上参考汽车设计的硬朗线条语言，打造出极具辨识度的非对称流线型壳体，主体采用大弧面过渡搭配棱角分明的侧边切角，正面右侧设置蜂窝状通风网格结构，边缘辅以撞色饰条点缀，既强化了视觉冲击力也兼顾了通风散热的功能需求。建模阶段严格遵循实际产品尺寸参数，整体高度设定为400毫米、宽度180毫米、深度436毫米，所有结构件的比例都经过精准校准，壳体曲面通过多段样条曲线放样生成，保证曲面过渡顺滑无折痕，网格区域采用阵列开孔的建模方式，还原真实散热孔的排布密度与通透质感。材质渲染部分，主体壳体采用哑光磨砂工程塑料材质，调整粗糙度参数模拟细腻的磨砂颗粒感，侧边饰条使用高饱和度的亮面烤漆材质，与主体哑光质感形成强烈对比，前面板接口区域做了金属拉丝质感处理，通风网格赋予金属冲孔网的材质属性，底部支撑脚使用硬质橡胶材质，不同材质的光影反射参数经过反复调试，最终渲染图呈现出接近真实工业产品的质感表现。结构设计上充分考虑工作站的高性能硬件拓展需求，机箱内部预留充足空间，可容纳双全尺寸GPU垂直安装，前面板设置14个USB3.0端口、热插拔3.5寸硬盘托架以及电容式电源开关，前面板内置两个120毫米高性能风扇，可形成前进后出的高效散热风道，支持多GPU满负载运行时的热量快速排出，同时预留了RAID10磁盘阵列的安装位以及自定义液冷散热的排布空间，前面板与内部机架都采用模块化建模思路，可支持用户自定义调整部件位置。设计过程中兼顾了美学表达与实用功能，简洁干净的外观线条弱化了工业设备的厚重感，同时所有结构设计都服务于高性能工作站的稳定运行需求，建模时对部分导入网格物体做了独立分层处理，保证STEP/IGES格式导出时主体结构的完整性，整体作品完整还原了这款面向专业创作场景的高端工作站的外观与核心结构特征。
