华硕TUF电竞品牌立体标识造型设计

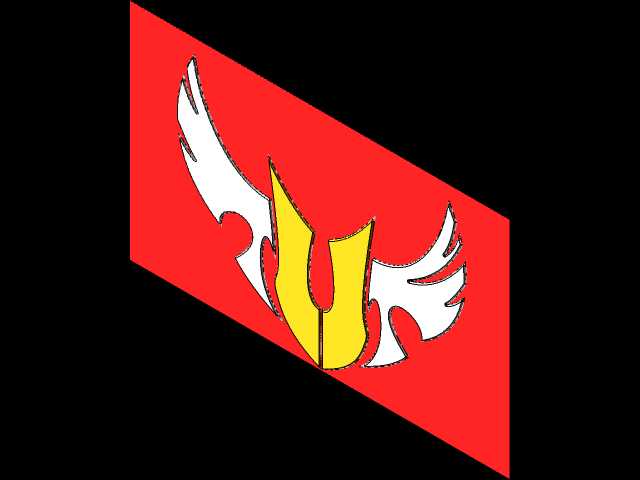

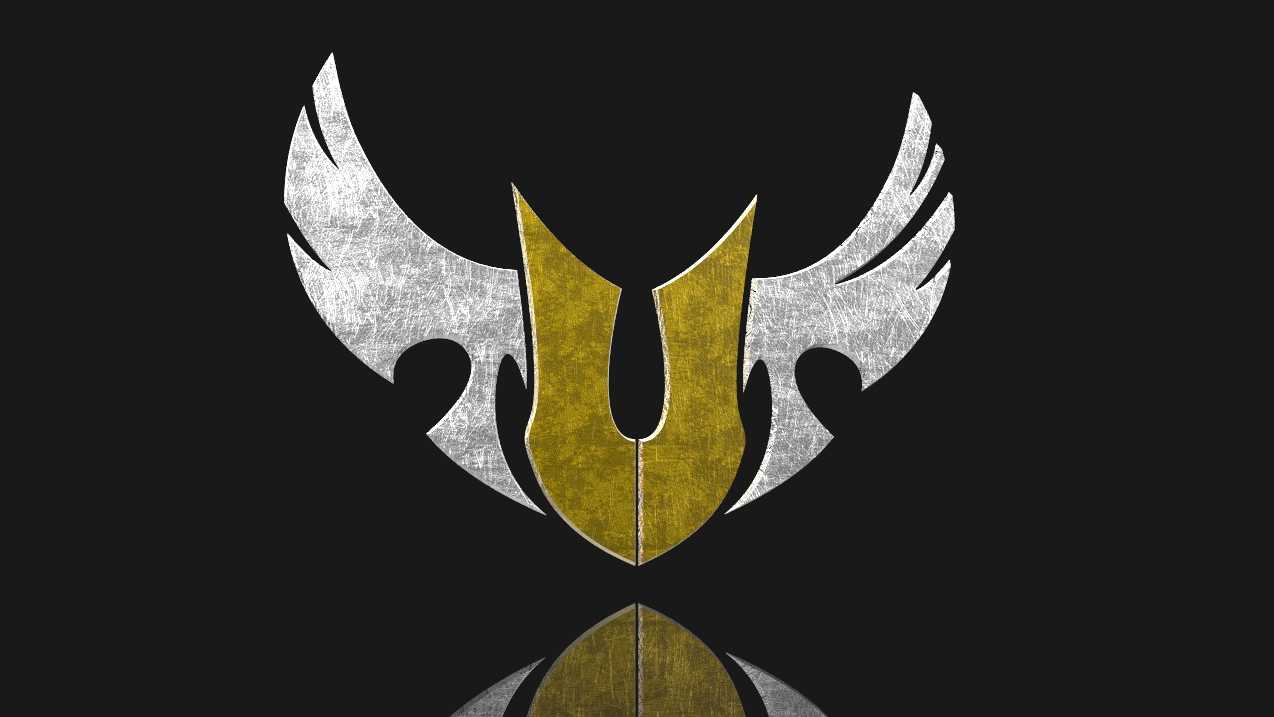

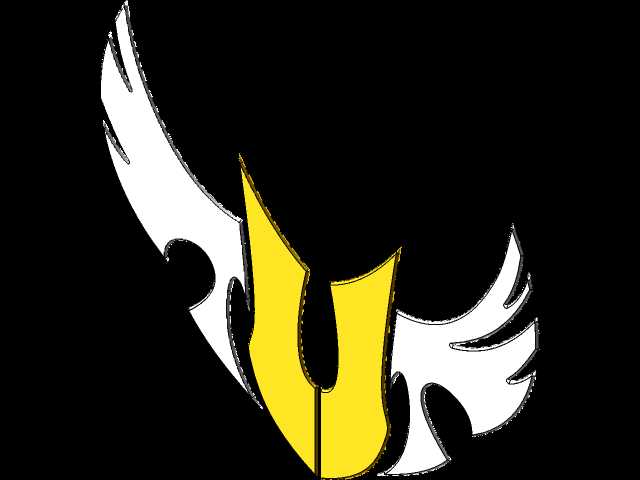

　　该立体标识造型主要面向电竞硬件周边、品牌线下展示场景设计，可应用于机箱侧透面板装饰、电竞桌台面嵌装、展会品牌展示立牌、硬件产品外包装浮雕等场景，作为品牌视觉识别的立体载体，强化TUF系列产品的硬核风格辨识度。造型整体采用对称式翼形结构设计，中心盾形主体搭配两侧舒展的翼片，线条走势凌厉硬朗，所有外边缘做了等宽的凸起轮廓处理，模拟装甲接缝的视觉效果，契合TUF系列主打军工级耐用、硬核电竞的品牌调性。设计过程中优先考虑了不同安装场景的适配性，整体造型的背部预留了平整的安装基准面，可直接通过背胶贴合、螺丝锁附或者卡扣嵌装的方式固定在不同材质的基底上，翼片部分的厚度做了梯度变化，从靠近中心盾形位置的8mm厚度逐步向翼尖收窄至2mm，

　　既保证了造型的立体层次感，又避免边缘过于锋利带来的安装使用安全隐患。中心盾形区域做了微弧面抬升处理，比两侧翼片的基准面高出3mm，形成视觉重心，表面的纹理分区对应品牌标识的色彩分区，建模时将不同色彩区域做了0.2mm的高度差，方便后续做分色喷涂或者多材质拼接处理，无需额外做遮罩定位。翼片上的开槽造型并非纯装饰设计，在作为机箱装饰件使用时，开槽位置可对应机箱内部的散热风道，减少标识件对机箱通风效率的影响，同时开槽边缘做了R0.5的圆角过渡，避免加工过程中出现应力集中导致的边角崩裂问题，不管是采用CNC铣削加工金属材质，还是采用3D打印光敏树脂、PLA材质，或者开模注塑生产，都能保证成型良率。安装边界方面，

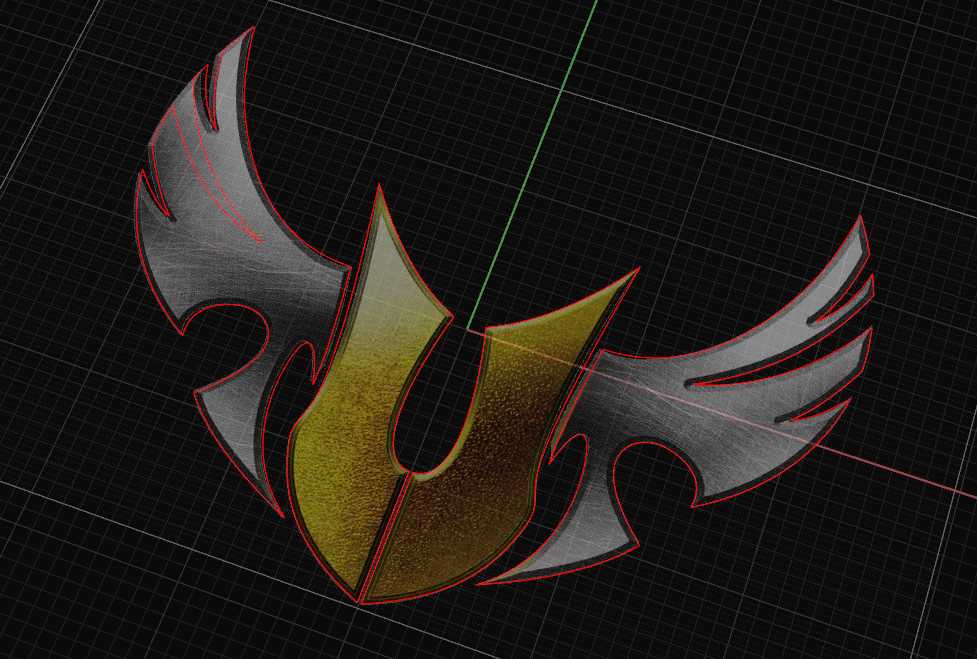

　　造型整体的最大外轮廓尺寸控制在120mm*80mm范围内，可适配绝大多数ATX、MATX机箱的侧透区域安装尺寸，背部基准面的平面度公差控制在0.1mm以内，保证贴合安装时不会出现翘边问题，所有外露的棱边都做了最小R0.3的圆角处理，没有尖锐的直角结构，日常触碰不会造成划伤。在作为桌面立牌使用时，可直接在背部基准面加装L型亚克力支架，无需额外对造型本身做二次加工，翼片的重心分布经过调整，整体重心落在中心盾形的垂直投影范围内，加装支架后不会出现前倾倾倒的问题。建模时所有曲面都做了G2连续处理，表面没有突兀的折角，不管是做金属拉丝、磨砂喷涂还是亮面电镀的表面处理，都能获得流畅的光影反射效果，强化硬核装甲的视觉质感。
