行星齿轮减速机三维装配模型图纸

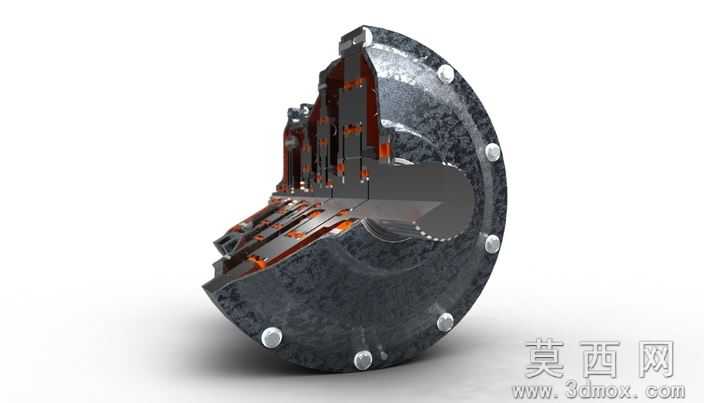

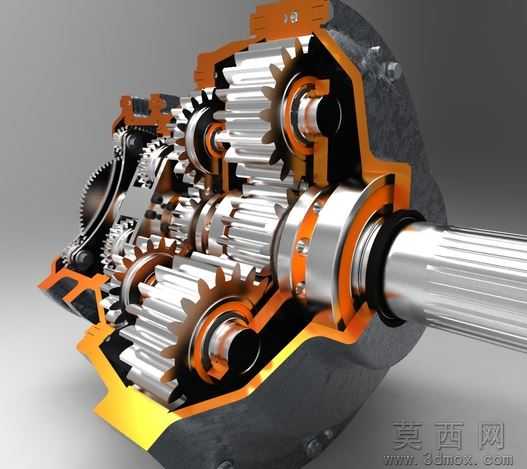

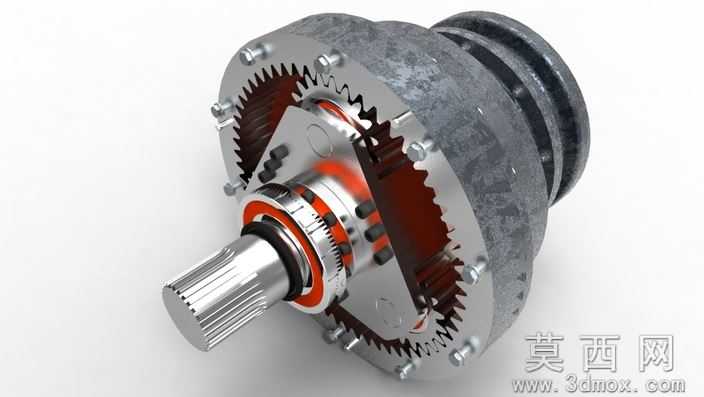

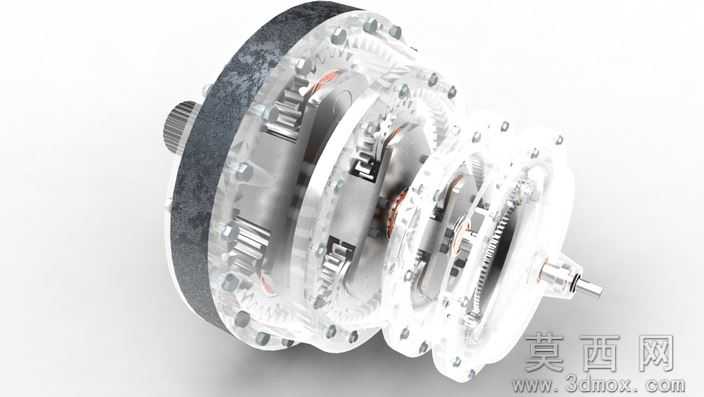

这款行星齿轮减速机三维模型为工程机械设备传动部件专用绘图素材，适配 SolidWorks、UG、ProE 等各类主流三维建模软件打开编辑，是机械传动结构实训、课程设计的优质参考文件。模型采用剖切展示结构，完整还原四级行星齿轮传动组件，内部行星轮、太阳轮、齿圈、传动轴、轴承、键槽、箱体壳体等全部零件独立拆分，装配约束完整，三维绘图人员可单独调取任意零件修改参数、调整尺寸，方便开展传动机构二次设计绘图。 整套模型严格遵循机械设计规范绘制，齿轮啮合、轴类配合、轴承装配均采用标准三维装配命令搭建，新手可拆解学习齿轮建模、轴系装配、间隙配合设置等核心绘图技巧。模型自带完整曲面与实体特征，齿轮齿形通过标准齿廓参数生成，不存在简化失真问题，绘图者可对照模型完成齿轮强度校核、传动比计算绘图作业，该模型传动比可达 215:1，输出扭矩参数可在三维软件中直接修改调整。 模型无冗余无效特征，导入三维软件不会出现曲面破损、装配报错等问题，可直接生成工程图纸、机械渲染效果图，也能用于设备传动方案仿真绘图。全部零部件命名规整，装配层级划分清晰，大幅减少三维绘图过程中素材整理、修改调试的工作量，适合机械专业学生、设备结构设计师长期留存，作为齿轮减速机类三维建模、传动机构设计的标准参考素材使用。
