KNEX齿轮马达双输出轴结构三维设计

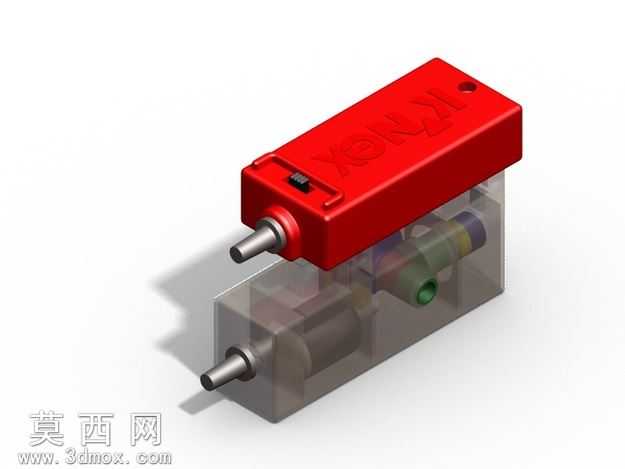

本模型为KNEX拼装体系配套的齿轮马达三维设计作品，建模过程中严格还原实物的尺寸比例与结构特征，首先通过基准面定位确定双输出轴的同轴度基准，分别构建上下叠放的两个动力单元结构：上部为红色半透明外壳包裹的高速电机主体，外壳表面浮雕KNEX品牌标识，侧面设置拨档式开关结构，输出轴采用金属质感的圆柱轴设计，轴端做倒角处理还原真实金属轴的加工特征；下部为透明壳体封装的减速齿轮组与次级动力单元，壳体采用半透明PC材质渲染，可清晰观察内部的齿轮啮合结构、转子绕组与接线端子布局，次级输出轴与上部输出轴平行布置，满足拼装结构的双向动力输出需求。材质渲染阶段针对不同部件做差异化处理：红色外壳采用哑光红塑料材质，添加细微的磨砂颗粒质感还原拼装积木零件的表面触感，透明壳体设置15%的透明度与轻微的折射参数，模拟透明工程塑料的光学特性，金属输出轴采用抛光不锈钢材质，添加微弱的环境反射效果凸显金属质感，内部齿轮根据功能分别采用POM赛钢与黄铜材质做区分，绕组部分添加漆包线的缠绕纹理细节提升模型真实度。结构设计上还原了该款旧版KNEX齿轮马达的叠层布局，上下壳体通过卡扣结构实现装配定位，开关部件预留滑动行程可模拟档位切换动作，双输出轴均设置轴肩定位结构，匹配KNEX拼装零件的轴孔配合尺寸，内部齿轮组按照减速比做齿形参数匹配，还原真实马达的动力传递路径，模型整体可用于拼装机械结构的动力匹配验证、教学演示场景的结构展示，也可作为创意拼装作品的动力组件参考，建模过程中对所有配合面做公差校验，确保虚拟装配下无干涉问题，渲染阶段采用柔和的工作室布光，通过阴影与反射凸显模型的层次结构，清晰展示内外结构的布局关系。
