柴灶多烟管节能换热装置结构设计

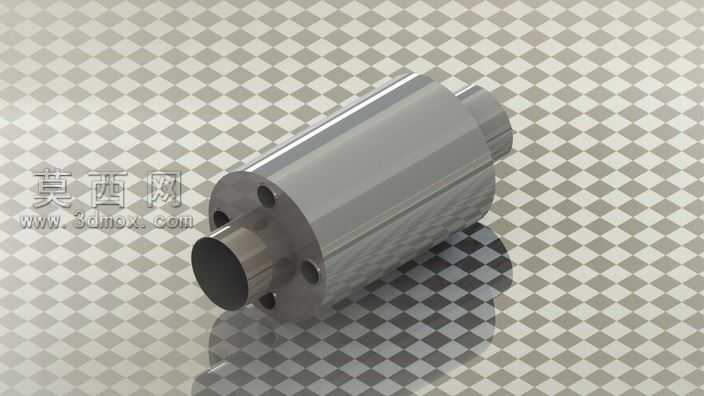

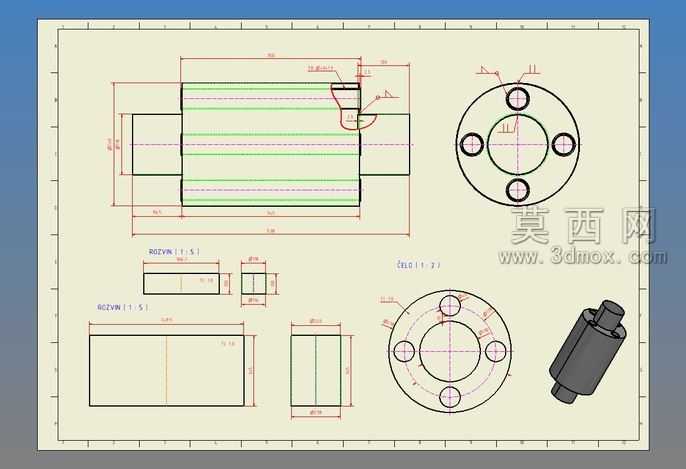

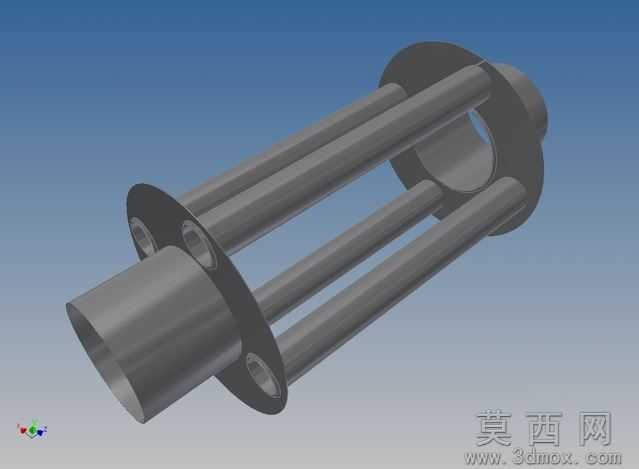

本作品为适配多烟管柴灶的节能装置三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先对装置的核心筒体结构进行基准定位，以同轴心约束确定进出气端的相对位置，筒体主体采用回转特征生成基础轮廓，再通过拉伸切除工艺加工出侧壁的多组烟管对接孔位，每个孔位均添加同轴度与端面垂直度的几何约束，保证后续与柴灶烟管对接时的装配密封性。建模过程中对筒体两端的变径衔接段做了平滑过渡处理，避免烟气流通时出现涡流阻滞问题，侧壁的安装孔位周边添加了凸台补强结构，提升装置长期受热工况下的结构强度。材质渲染阶段，筒体主体赋予哑光铸铁材质，调整金属粗糙度参数还原铸铁件高温使用后的哑光质感，进出气端的衔接管段赋予抛光不锈钢材质，通过材质差异区分不同功能部件，同时在渲染场景中添加柔和的环境漫反射光，多角度呈现装置的结构细节与装配关系。结构设计层面，该节能装置采用筒式夹套换热结构，高温烟气从柴灶烟管进入装置筒体内腔，通过筒壁与外侧流通的介质完成热交换，实现柴灶余热的回收利用，多烟管的接口布局可适配不同规格的民用柴灶结构，整体采用一体化筒体设计减少焊接接缝，降低长期使用过程中的烟气泄漏风险。设计思路围绕民用柴灶的热能浪费痛点展开，在保证装置结构紧凑、安装便捷的前提下最大化换热接触面积，所有结构特征均做了圆角过渡处理，避免生产加工过程中出现应力集中问题，同时预留的安装孔位可直接通过紧固件与柴灶烟管完成对接，无需额外改造原有炉灶结构，兼顾了实用性与改装适配性。
