工业用斜向排烟通风烟囱结构设计

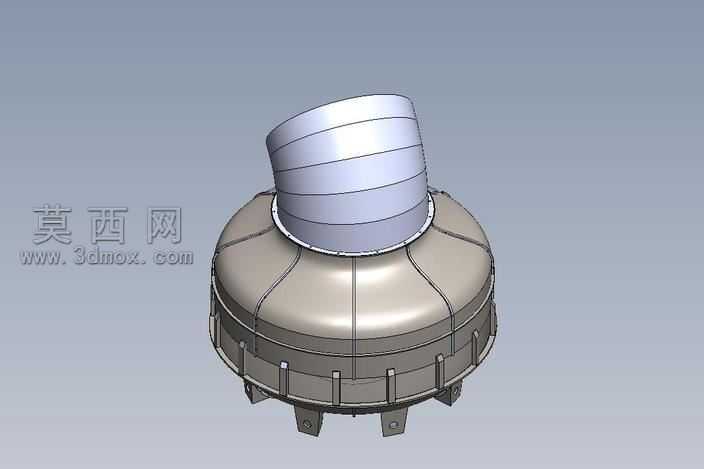

本作品为工业场景配套的斜向排烟烟囱三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循工业通风设备的结构设计规范，对各部件的装配关系做了完整约束，可直接用于工程出图与生产参考。模型整体分为下部基座罐体与上部斜向排烟筒两大核心部分，下部基座采用圆弧过渡的鼓型罐体结构，罐体表面做了均匀分布的竖向加强筋设计，既提升了罐体整体的结构刚性，也避免了大尺寸薄壳结构易出现的形变问题；罐体底部设置了四个带安装孔的固定支脚，支脚与罐体采用一体化的焊接结构建模，可直接适配现场的安装固定需求，罐体下部还设计了一圈环形的紧固抱箍结构，用于实现罐体上下段的密封连接。上部排烟筒采用斜向布置的多段拼接式圆筒结构，每段筒身之间通过外翻的法兰边实现连接固定，筒身与下部罐体的衔接处做了圆弧过渡的密封连接结构，斜向的排烟角度经过合理设计，可有效避免雨水倒灌进入罐体内部，同时优化排烟的气流走向，提升排风效率。材质渲染方面，下部罐体采用哑光金属灰的碳钢材质表现，还原工业设备的厚重质感，上部排烟筒采用亮面银白的不锈钢材质，突出排烟筒的耐候防腐属性，各连接法兰、支脚部位做了金属倒角的光影处理，让整体模型的结构层次更加清晰。设计过程中充分考虑了设备的实际使用需求，整体结构无多余冗余设计，各部件的尺寸比例经过反复校核，既满足75吨级配套罐体的排烟通风需求，也兼顾了加工制造的工艺可行性，模型的所有特征均可编辑，方便后续根据实际工况调整尺寸参数。
