工业铰接式支撑连接构件结构设计

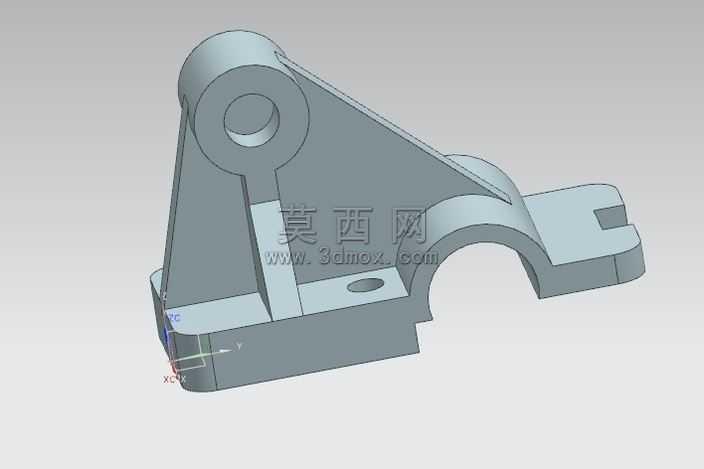

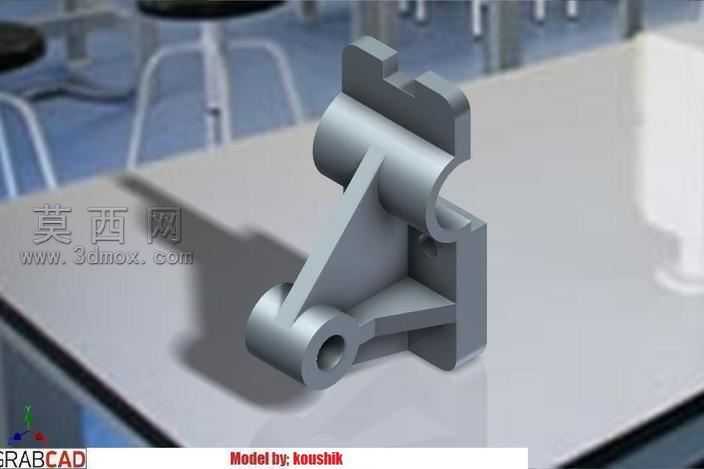

该作品为工业铰接式支撑连接构件，整体采用一体化建模思路完成三维构建，建模过程中优先保证各功能结构的尺寸精度与装配适配性，通过参数化建模方式对各部位特征进行分步创建。首先完成主体基座的实体构建，基座采用直角块状结构作为整体承载基础，保证安装时的贴合稳定性，随后依次创建上下两处同轴铰接筒结构，两处筒身通过斜向加强筋与主体基座实现刚性连接，斜筋的倾斜角度经过力学适配设计，可在承载径向载荷时有效分散应力，避免应力集中导致的结构断裂。上部铰接筒外侧延伸出定位卡接结构，可与配套部件实现快速卡位装配，下部铰接筒中心预留贯通销轴孔，孔壁做了等厚处理保证销轴装配后的同轴度，筒身与基座的衔接位置做了圆角过渡处理，既优化了应力传导路径，也提升了构件整体的外观流畅度。材质方面采用哑光金属质感进行渲染表现，模拟铸铁类工业零件的真实表面质感，渲染时采用柔和的侧方主光源搭配环境补光，清晰呈现各结构的凹凸层次与棱角特征，阴影效果做了柔化处理，避免过硬阴影遮挡结构细节。整体结构设计兼顾了铰接转动的灵活性与支撑承载的刚性需求，各功能部位的布局紧凑合理，没有冗余结构，在满足装配使用要求的前提下尽可能控制了构件整体体积与重量，可适配多种需要铰接支撑的工业机械装配场景，建模过程中对各配合面的公差预留做了对应考量，保证后续生产加工后的装配适配性。
