斯特林发动机动力传输连杆结构设计

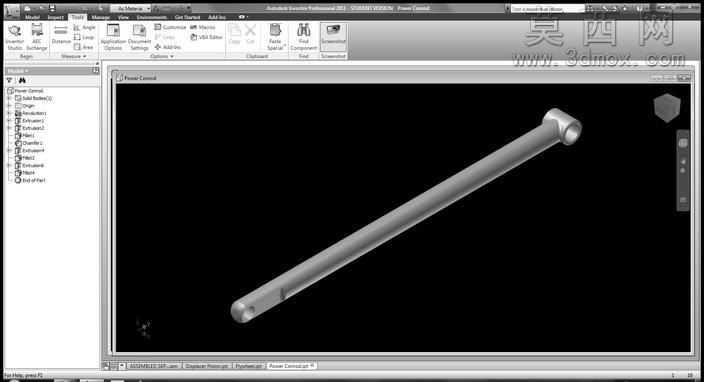

本模型为斯特林发动机核心动力传输部件功率连杆，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循机械传动部件的设计规范，先绘制连杆杆身的纵向拉伸草图，通过对称约束保证杆身两侧轮廓完全一致，再对两端的连接环结构分别进行草图绘制与拉伸切除，精准控制两端铰接孔的内径尺寸与同轴度公差，确保后续装配环节中与活塞、曲轴部件的铰接配合精度。模型整体采用等截面长杆式结构设计，杆身做了轻量化的等径处理，在保证轴向传动强度的前提下尽可能降低部件自重，减少发动机运转过程中的往复惯性损耗，两端的环形铰接部位做了局部加厚处理，提升铰接位置的结构强度，避免长期往复受力出现形变开裂。材质配置上选用常规发动机连杆常用的合金结构钢材质，在软件中赋予对应的金属磨砂材质效果，渲染阶段采用软件内置的工作室光照环境，通过多角度补光清晰展现连杆的轮廓线条与结构细节，同时开启环境光遮蔽效果，强化两端铰接孔的结构深度表现，让整体模型的视觉呈现更贴近真实金属部件的质感。设计过程中充分考虑斯特林发动机的工作特性，连杆作为连接动力活塞与曲轴的核心传动件，需要承受持续的往复推拉载荷，因此建模时对杆身的过渡圆角、两端环与杆身的衔接位置都做了应力优化处理，避免出现应力集中的薄弱结构，同时严格控制连杆的整体长度与两端孔的中心距尺寸，保证动力传输过程中的行程精度，确保发动机运转时动力输出的稳定性。模型完成后还进行了虚拟装配干涉检查，验证连杆在往复运动行程中与周边部件不存在碰撞干涉，整体结构完全符合斯特林发动机的装配与运行需求，可直接用于发动机原理演示、装配仿真以及后续的工程图纸导出加工。
