1560×1300规格动力滚筒聚苯乙烯输送机

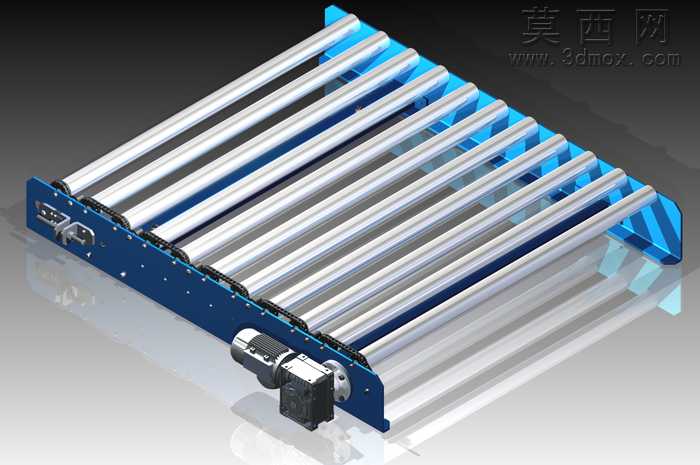

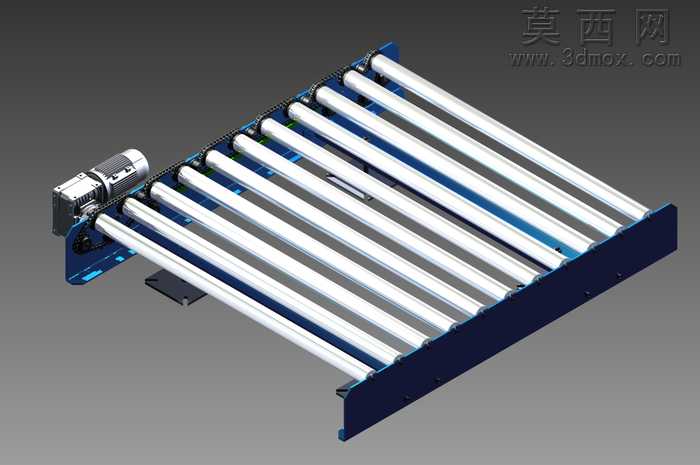

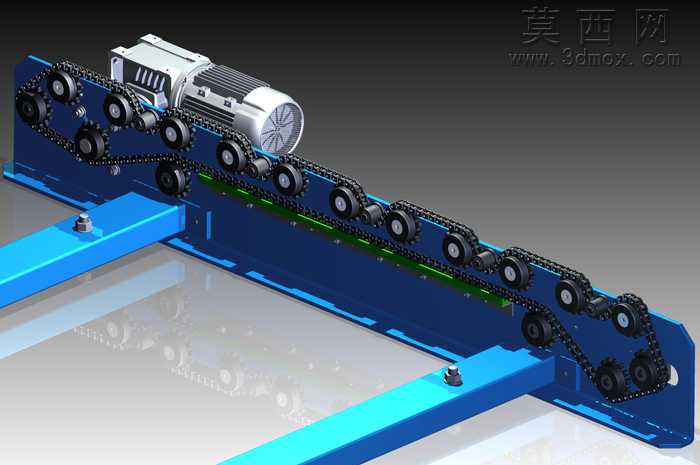

本作品为针对聚苯乙烯物料输送场景设计的动力滚筒输送机三维模型，整体尺寸为1560毫米×1300毫米，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原。模型主体框架采用蓝色喷涂钣金折弯结构，建模时通过钣金模块完成折弯、冲孔、安装位的特征构建，还原了框架上用于固定滚筒轴承座的阵列安装孔、侧边链条张紧调节的滑槽结构，以及端部驱动单元的安装定位面，框架边缘做了折弯倒角处理，既还原了实际加工的工艺特征，也避免了尖锐结构的安全隐患。输送辊筒采用金属亮面材质，建模时对每根辊筒的轴头、轴承配合位、端部链轮安装位都做了独立特征构建，所有辊筒沿输送方向平行等距排布，通过侧边的传动链条实现联动，辊筒表面做了金属抛光质感的材质渲染，还原了不锈钢辊筒的金属光泽与表面质感，能够清晰呈现辊筒的圆柱度与装配同轴度。驱动单元布置在输送机侧端下方，集成了减速电机、安装支座、传动链轮组结构，建模时还原了电机的散热筋、接线盒、输出轴连接结构，以及链轮的齿形、链条的链节铰接结构，能够直观展示动力从电机输出到辊筒转动的完整传动路径。模型渲染阶段采用了工业产品常用的影棚布光方案，主光源从斜上方投射，突出金属辊筒的反光质感与蓝色框架的漆面质感，辅助光源补全暗部细节，清晰呈现框架内侧、驱动单元底部的结构细节，透明阴影效果让模型整体更具立体感，能够直观展现设备的整体形态与装配关系。设计过程中充分考虑聚苯乙烯物料的输送特性，辊筒间距经过合理计算，避免输送过程中物料卡滞，框架侧边设置的导向挡边能够防止物料在输送过程中偏移掉落，驱动单元的下置式设计既节省了设备安装空间，也便于后期对传动部件进行维护保养，整体结构紧凑合理，装配关系清晰，所有零部件都符合通用机械设计标准，可直接用于方案展示、结构校核以及生产加工参考。
