100mm带宽1000mm轴距皮带输送机三维设计

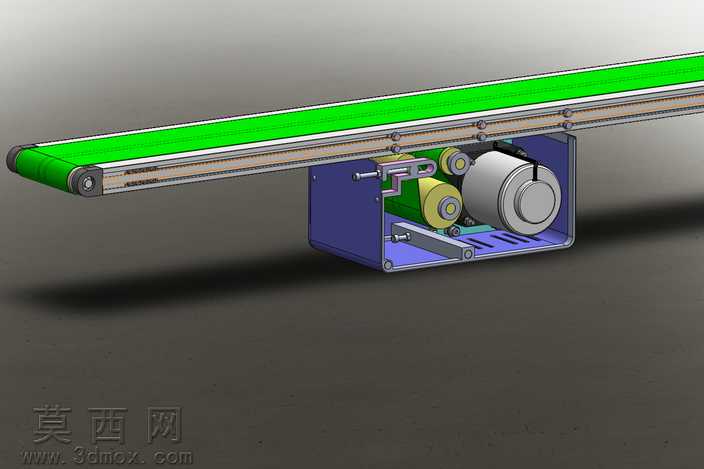

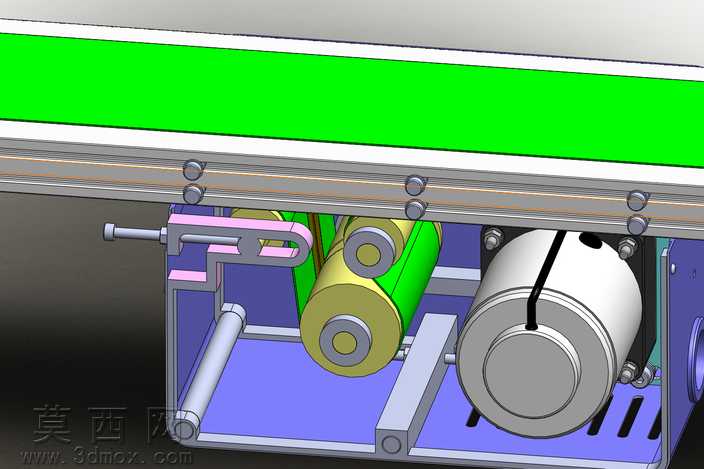

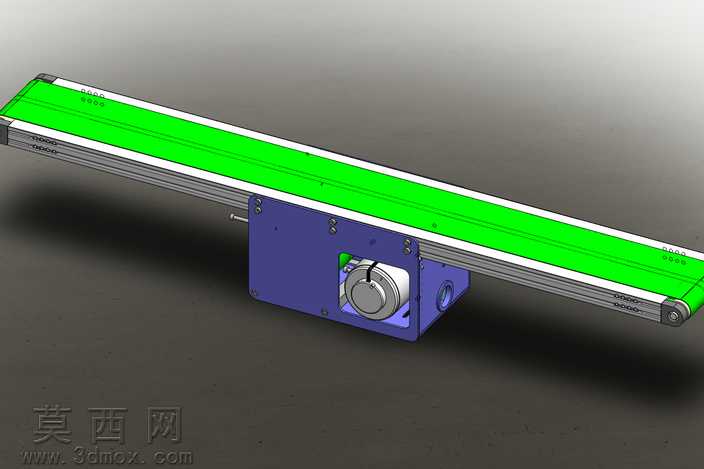

本作品为小型皮带输送设备的三维建模设计，采用公制单位进行全参数化构建，核心参数设定为皮带宽度100毫米，两端滚轮中心轴距为1000毫米，适配轻载小件物料的短距离输送场景。建模过程中严格遵循机械设计规范，对设备各组成部分进行了精细化的结构还原：主体框架采用薄壁型材拼接结构，兼顾轻量化与结构刚性，建模时对型材的拼接接缝、安装孔位、紧固螺栓都做了1:1的细节还原，确保装配关系完全符合实际加工要求。输送部分选用绿色PVC平皮带作为承载面，建模时还原了皮带的张紧调节结构，在设备端部设置了可调式张紧座，可通过调节螺栓调整滚轮位置实现皮带张紧度的微调，避免运行过程中出现皮带打滑、跑偏的问题。驱动部分采用集成式内置电机布局，将驱动电机、减速齿轮组、传动滚轮全部收纳在设备中部的蓝色护罩内部，护罩上预留了散热格栅与检修开口，建模时对内部的传动齿轮啮合关系、电机安装定位结构、齿轮与滚轮的传动连接都做了完整的装配约束，可直接用于运动仿真验证传动逻辑。渲染阶段对不同部件赋予了贴合实际的材质属性：皮带部分设置为哑光绿色橡胶材质，带有细微的表面磨砂质感；金属框架、滚轮轴类部件赋予拉丝不锈钢或镀锌钢材材质，还原金属件的表面光泽与反光特性；电机外壳设置为哑光银灰色金属漆材质，护罩部分赋予蓝色工程塑料材质，带有轻微的磨砂质感；通过场景布光突出设备的结构层次，清晰展示内部传动结构与外部框架的装配关系。设计思路上优先考虑设备的紧凑性与易用性，将驱动单元内置的设计大幅缩减了设备的整体占用空间，适合在自动化生产线的接驳工位、小型物料分拣工位使用，所有安装孔位、调节结构都符合通用机械设计标准，模型可直接导出工程图纸用于实际生产加工，也可作为自动化产线布局的标准设备单元调用。
