ULTRA240塑料集装箱存储结构设计

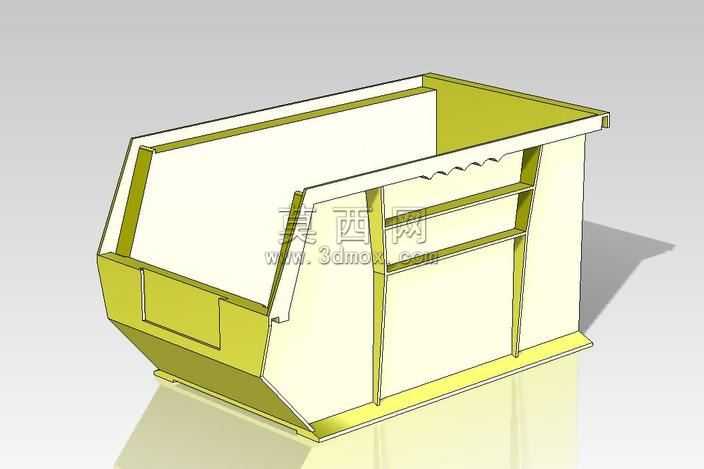

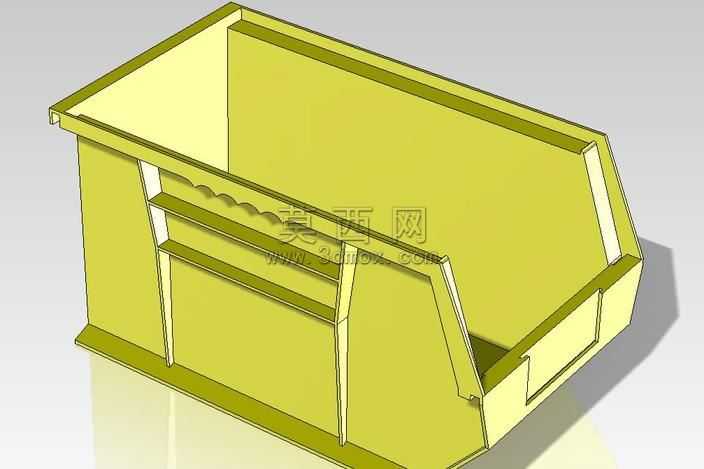

本作品为ULTRA240从量子存储系统配套塑料集装箱模型，采用SolidWorks平台完成全参数化三维建模，整体建模过程遵循工业仓储容器的实际生产逻辑，先通过草图绘制确定箱体的外轮廓基准尺寸，再利用拉伸、拔模、抽壳等基础特征命令构建箱体主体结构，针对箱体的斜向侧壁、顶部外翻边、底部承托底座分别进行独立特征建模，确保各部位尺寸符合仓储堆叠、转运的实际使用需求。模型渲染阶段采用哑光硬质塑料材质，主体箱体设置为浅黄绿色半哑光质感，内部置物隔板设置为米白色哑光质感，通过添加环境反射光与地面投影效果，还原塑料材质在常规仓储光照环境下的真实视觉表现，同时对箱体边缘做微小圆角处理，模拟实际注塑生产过程中的工艺圆角特征，避免模型出现尖锐棱角不符合生产实际的问题。结构设计上，箱体内部设置两层横向置物隔板，将内部存储空间划分为三个独立置物区域，可实现不同规格小件物料的分类存放，箱体侧壁采用斜向内收的结构设计，在保证内部有效存储容积的前提下，降低空箱堆叠时的空间占用率，顶部外翻边结构可适配自动化仓储系统的抓取机构，底部承托底座与标准仓储托盘的卡位尺寸匹配，可直接配合叉车、自动化输送线完成转运作业。设计过程中充分考虑塑料注塑成型的工艺特性，所有侧壁均设置符合注塑要求的拔模斜度，避免出现脱模困难的问题，各部位壁厚保持均匀一致，防止注塑过程中出现缩痕、翘曲等成型缺陷，隔板与箱体主体的连接部位设置加强筋结构，在不增加整体壁厚的前提下提升箱体的结构强度，保证满载工况下箱体不会出现变形、开裂等问题。整体模型的装配关系完全还原实际产品的装配逻辑，所有零部件均可独立拆解编辑，可直接用于后续的工程图导出、注塑模具设计、仓储系统仿真模拟等场景，模型的细节还原度高，未出现特征缺失、几何错误等问题，可适配不同版本的三维软件打开编辑。
