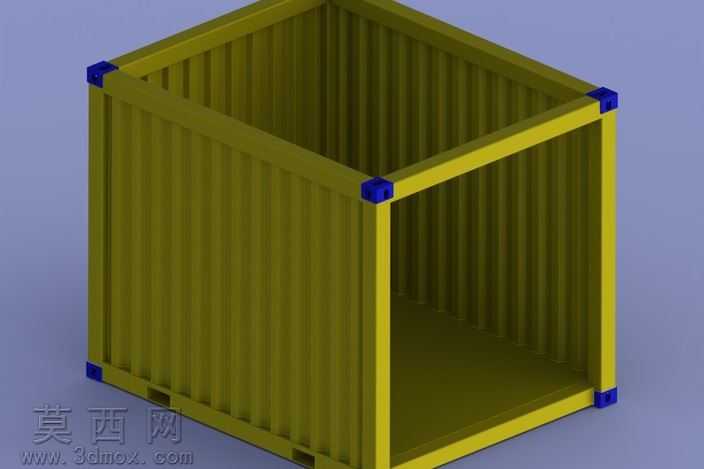

开放式钢结构货运集装箱三维设计作品

本作品为开放式钢结构货运集装箱的三维建模设计成果，建模阶段采用参数化特征建模思路，先以基准平面搭建整体尺寸框架，确定集装箱的外部长宽高比例与内部容纳空间的边界尺寸，优先构建底部承托框架的三维结构，依次绘制底部纵梁、横梁的截面草图，通过拉伸、布尔合并命令形成一体化的底部承重基体，在底部框架的八个角点位置预留角件安装位，对应建模出标准规格的蓝色角件结构，角件采用倒圆角处理避免尖锐棱角，同时预留吊装、堆码对应的卡位结构，匹配实际集装箱的作业需求。主体侧壁采用波纹钢结构设计，先绘制单块波纹板的截面轮廓，通过线性阵列命令生成整面侧壁的波纹结构，再将侧壁与底部框架、顶部边框进行布尔合并，保证整体结构的连接连贯性，侧壁波纹的凸起与凹陷尺寸严格参照货运集装箱的通用结构参数，既保证箱体的结构强度，也还原真实集装箱的外观特征。顶部边框采用与底部框架对应的矩形钢结构设计，边框型材的截面尺寸与底部纵梁保持一致，在顶部边框的四个角点同样安装与底部规格一致的角件，实现上下堆码时的结构匹配。材质设置阶段，主体钢结构部分赋予哑光工业黄金属漆材质，调整材质的粗糙度参数模拟工业涂装的磨砂质感，避免过高反光造成的渲染失真，角件部分赋予深蓝色工程塑料与金属复合材质，调整材质的金属度与粗糙度参数，还原角件耐磨防滑的表面特性，箱体内部赋予深橄榄绿色耐磨涂层材质，模拟集装箱内部的防滑耐磨涂装效果。渲染阶段采用柔和的漫反射环境光搭配主方向光源，主光源从斜上方45度角投射，调整阴影参数为软阴影，避免生硬阴影遮挡结构细节，背景采用浅蓝灰色纯色背景，突出箱体本身的结构特征，渲染角度选取斜向俯视视角，可同时展示箱体的外部侧壁结构、顶部边框结构与内部容纳空间，清晰呈现开放式无门板的设计特点。结构设计上重点强化了边角位置的连接强度，角件与框架的连接位置做了加厚处理，侧壁波纹结构在不增加整体板材厚度的前提下提升了侧壁的抗形变能力，底部框架预留了叉车作业的叉车位，匹配实际物流转运的作业需求，整体模型严格遵循货运集装箱的通用结构规范，可用于物流装备展示、仓储场景搭建、工业结构教学等相关场景。
