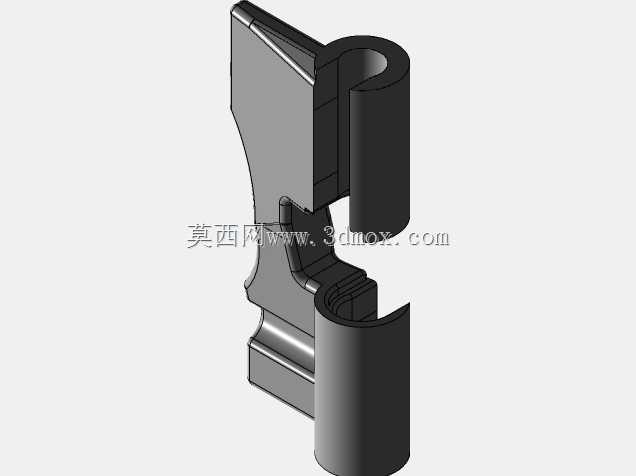

汽车涂料调色系统专用铰接连接件结构

　　在汽车整车及零部件修补涂装的线下调漆作业场景中，这类铰接结构件是调色系统料架开合、管路快装模块的核心受力连接部件，日常作业中需要反复承受开合扭转、料管插拔带来的侧向载荷，同时要适配调漆工位频繁的工位调整、色浆桶更换操作，对结构的抗疲劳性、安装适配性有明确的工程要求。从实际使用场景来看，汽车调漆工位的操作空间相对紧凑，操作人员需要频繁开合料架防护挡板、切换不同色浆的输送管路接头，这类连接件既要保证铰接转动的顺畅无卡滞，又要在闭合位置提供足够的定位阻尼，避免挡板自行滑落砸碰色浆容器，或是管路接头松脱导致涂料泄漏污染工位。

　　设计阶段首先围绕安装边界做了适配考量，整体采用分体式铰接抱合结构，上下两段同轴的筒状铰接孔位预留了标准直径的销轴安装空间，孔壁做了均匀的壁厚强化处理，避免反复转动过程中孔位磨损失圆导致的铰接松旷。主体连接臂的曲面轮廓并非随意造型，而是完全贴合调漆系统料架的弧形安装基面，安装时不需要额外加工适配垫片，直接通过臂身预留的两个卡扣位就能卡入料架的预设安装槽，配合侧面的紧固点位就能完成固定，安装全程不需要复杂的工装定位，单人即可完成拆装更换，适配汽修门店、涂装车间快修快保的作业节奏。

　　从功能特性上看，铰接部位的开合角度做了硬性限位设计，最大开合角度刚好满足料架挡板完全开启后不遮挡色浆取放通道，同时不会因为开度过大碰撞相邻的调色设备单元；连接臂的截面采用变厚度设计，在铰接受力集中的区域做了壁厚加厚，在与安装基面贴合的区域做了薄壁贴合处理，既保证了整体结构的抗扭强度，又尽可能控制了零件自身重量，减少铰接销轴的长期承载负荷，延长整套铰接结构的使用寿命。零件表面的棱边全部做了倒钝处理，避免调漆作业过程中操作人员剐蹭受伤，也防止尖锐棱边刮破涂料输送软管的外层防护层。

　　尺寸设计上充分考虑了现有汽车调色系统的通用安装规格，铰接孔的中心距、连接臂的贴合弧度、卡扣位的间距都匹配市面主流的汽车涂料调色设备安装基准，不需要对原有设备做二次加工改造就能直接替换原有损坏的连接件。铰接转动的配合间隙控制在合理范围，既不会因为间隙过小导致漆雾、粉尘进入后卡滞转动，也不会因为间隙过大出现开合晃量，导致挡板闭合后密封不严，外界粉尘落入色浆容器影响涂料调配精度。在长期接触涂料挥发气体、少量漆雾附着的工况下，结构本身没有易积漆的死角，日常工位清洁时用稀释剂擦拭就能去除表面附着的漆污，不会因为漆层堆积导致铰接转动失效。

　　从结构建模的逻辑来看，整个零件的特征全部采用参数化建模方式，铰接孔位、安装卡扣、限位结构的尺寸都做了参数关联，如果需要适配不同规格的调色设备，只需要调整对应参数就能快速生成适配的结构版本，不需要重新绘制整体轮廓。建模过程中对受力集中的铰接根部做了圆角过渡处理，避免应力集中导致的零件断裂，同时所有配合面都做了拔模角度处理，不管是采用机加工还是注塑工艺生产，都能顺利脱模或是完成机加工走刀，不需要额外的工艺补正。
