平行鳍片式铝制电子散热片结构设计

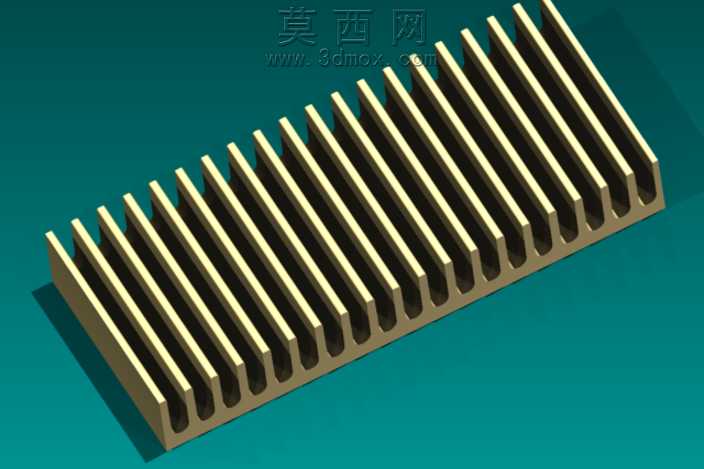

本作品为平行直鳍式被动散热结构的三维建模设计，整体采用规整的长方体基座搭配等距排布的直立鳍片构型，建模阶段首先通过草图绘制确定基座的长宽尺寸与鳍片的排布间距，利用拉伸特征生成一体化的基座主体，再通过阵列命令快速生成全部等距鳍片，保证每一片鳍片的厚度、高度、间距完全一致，避免手动建模产生的尺寸误差，整体建模过程严格遵循散热结构的工艺合理性，鳍片与基座为一体化结构，不存在拼接缝隙，能够最大程度降低接触热阻，提升热传导效率。材质设计上选用6061铝合金作为模拟材质，渲染阶段赋予模型哑光浅金的阳极氧化铝质感，调整材质的反射率与粗糙度参数，还原铝制散热件真实的表面质感，同时在场景中添加柔和的环境光与定向投影，清晰呈现鳍片之间的间隙结构与整体的立体轮廓，让观看者能够直观感知鳍片的排布密度与整体的散热面积规模。结构设计层面，鳍片采用等厚直立设计，相邻鳍片之间预留均匀的通风间隙，能够在被动散热场景下引导空气自然对流，将基座传导来的热量快速通过鳍片表面散发到空气中，基座底部设计为平整平面，能够与发热电子元件的表面充分贴合，保证热量能够高效传导至整个散热结构。设计思路围绕小功率电子元件的被动散热需求展开，在有限的体积内最大化拓展散热表面积，同时兼顾结构的易加工性，一体化的拉伸构型适配铝型材挤出工艺，能够实现低成本批量生产，整体结构无复杂异形曲面，加工难度低，结构强度充足，在日常使用场景下不易出现鳍片变形损坏的问题，能够长期稳定为电子元件提供散热支持，保障电子元件的工作温度处于合理区间，延长元件的使用寿命。
