塑料歧管连接座结构设计作品

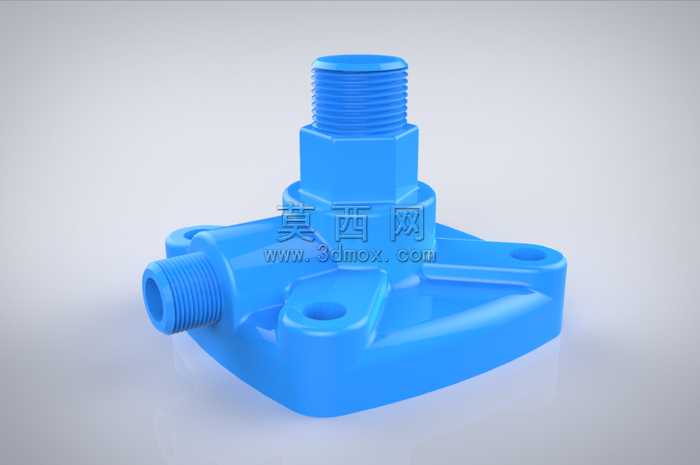

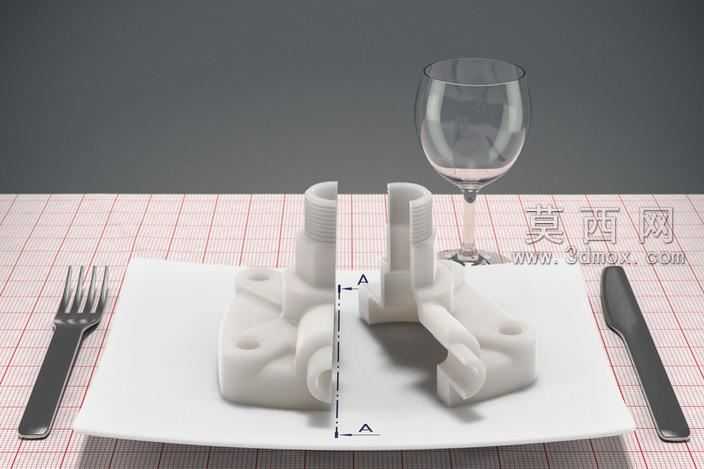

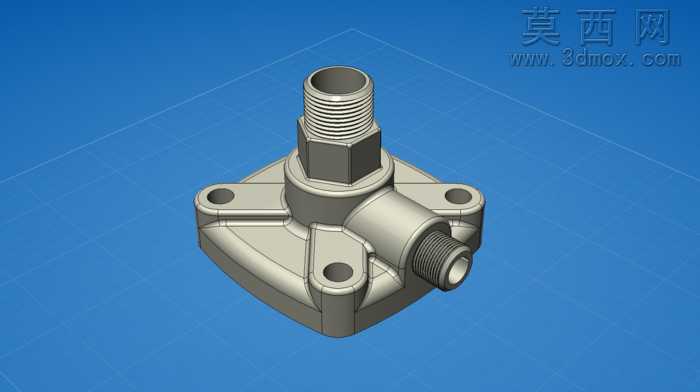

该作品为塑料材质的管路歧管连接结构，采用三维参数化建模方式完成整体设计，建模过程中先对底座安装结构进行草图绘制，通过拉伸特征构建带三个安装孔的三角型安装底座，底座边缘做了圆角过渡处理，避免应力集中同时提升注塑成型的良品率。主体连接部分分别构建了两个外螺纹接口，顶部为竖直向上的外螺纹接头，侧部为水平朝向的外螺纹接头，两个接口内部做了贯通的流道设计，流道内壁做了光滑处理，可降低流体输送过程中的阻力。建模阶段对螺纹特征做了标准化参数匹配，符合常规管路连接的螺纹尺寸规范，安装孔的位置、孔径均按照通用安装标准设定，可适配多数常规安装场景。材质渲染阶段选用了亮蓝色工程塑料材质，调整了材质的反光度与粗糙度参数，还原了硬质塑料的哑光质感，同时对模型边缘做了细微的倒角渲染处理，让整体视觉效果更贴近真实注塑零件的质感。结构设计上充分考虑了注塑工艺的特性，整体壁厚保持均匀，避免出现壁厚差异过大导致的缩痕问题，两个外螺纹接头与底座的连接位置做了加强筋过渡，提升了接头部位的结构强度，可承受常规管路连接的拧紧力矩，不会出现根部断裂的问题。流道的转角位置做了圆弧过渡，既可以避免流体在转角处形成涡流，也能降低注塑过程中熔体填充的阻力，减少成型缺陷。整体设计兼顾了结构实用性与工艺可行性，各部分尺寸参数均经过合理性校验，可直接用于注塑模具开发或者3D打印制作功能样件，用于低压流体输送场景的管路分流连接使用。
