星环布局五缸径向航空动力装置

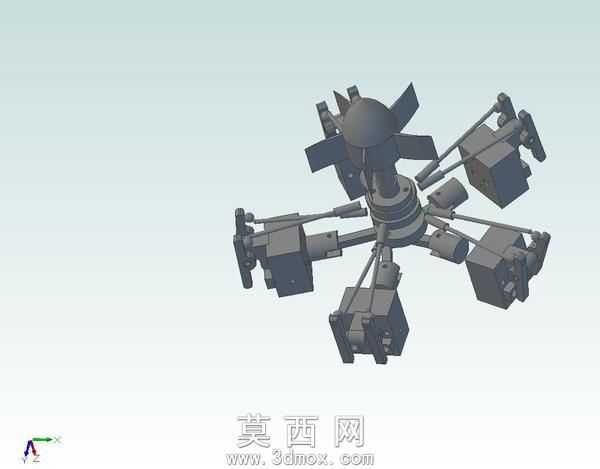

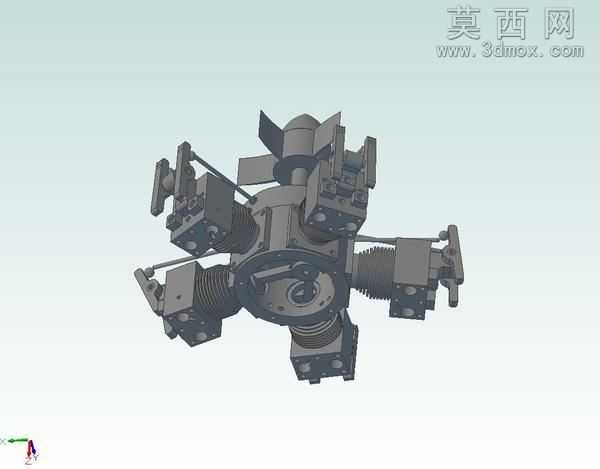

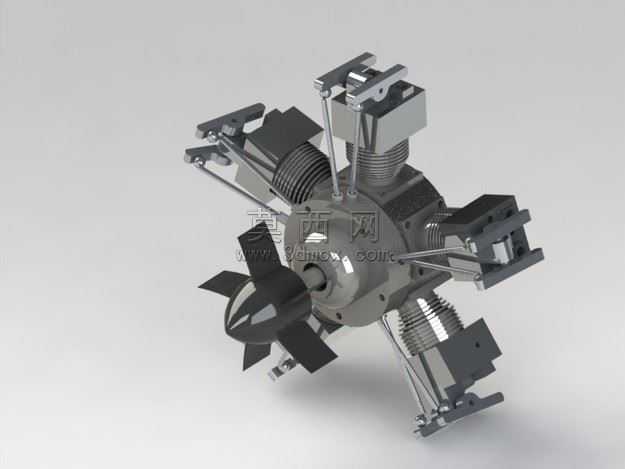

该作品为采用星环径向排布的五缸动力装置三维建模成果，整体以中心曲轴为核心对称布局，五个气缸单元沿中心轴呈等角度放射状分布，形成规整的环形动力输出结构。建模阶段先完成中心动力输出轴的参数化搭建，确定各气缸的安装定位基准，保证五个气缸的轴线均指向中心曲轴的回转中心，相邻气缸夹角完全一致，保障动力输出的动平衡性能。每个气缸单元独立完成活塞、连杆、缸体、气门组件的细节建模，活塞与缸壁的配合间隙、连杆与曲轴曲柄的铰接结构均按照内燃机工作原理做了适配设计，可直观呈现四冲程内燃机的往复运动转化为旋转动力的完整传动路径。材质渲染阶段，中心曲轴、连杆等传动受力部件采用抛光金属材质，模拟高强度合金钢的亮面金属质感，缸体散热结构部分采用哑光金色金属材质，区分不同功能部件的视觉层次，前端整流与桨毂结构采用亮银色航空铝合金质感，表面做了细微的拉丝纹理处理，还原航空动力部件的真实加工质感。设计思路上跳出传统直列、V型动力布局的惯性思路，采用径向星型排布可以在更小的轴向尺寸内布置更多气缸，在相同排量下大幅缩短动力装置的整体长度，适配对轴向尺寸要求严苛的轻型航空动力场景，同时对称的五缸布局可以抵消大部分往复惯性力，降低运转过程中的振动幅度。各气缸的散热鳍片、气门顶杆、固定螺栓等细节均做了精细化建模，没有省略关键结构特征，既可以用于动力结构原理的演示教学，也可作为轻型载具动力方案的原型参考，整体模型装配关系清晰，各部件的干涉检查全部完成，可直接用于运动仿真动画的制作，直观展示五个气缸依次做功推动曲轴旋转的完整工作过程。
