发动机曲柄连杆机构瞬态应力分析模型

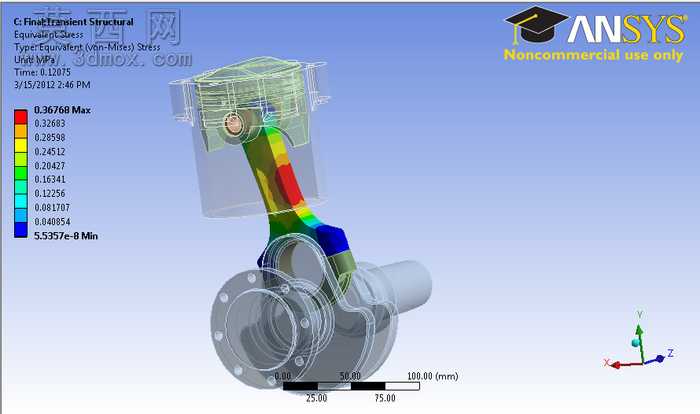

本模型为发动机曲柄连杆机构的三维瞬态结构分析模型，完整还原了活塞、连杆、曲轴核心组件的装配结构，建模过程严格遵循内燃机动力传递部件的实际尺寸比例，各部件间的配合间隙、连接关系完全贴合工程实际设计要求。模型构建阶段先通过参数化草图绘制活塞的裙部轮廓、环槽结构、销座特征，再通过回转、拉伸切除等特征操作完成活塞实体建模；连杆部分采用变截面设计，分别完成小头衬套安装位、杆身过渡圆弧、大头轴瓦配合位的细节建模，保证杆身应力过渡区域的几何精度；曲轴部分完整构建了主轴颈、连杆轴颈、曲柄臂、平衡块的结构，对轴颈圆角、油道孔等应力集中区域做了精细化的几何处理，避免因模型几何缺陷导致后续分析结果失真。模型装配阶段严格按照实际装配约束关系添加配合，活塞与活塞销采用同轴配合、端面限位配合，连杆小头与活塞销采用转动配合，连杆大头与曲轴连杆轴颈采用转动配合，曲轴主轴颈设置固定约束模拟实际发动机的曲轴支撑状态，完全还原机构的实际运动自由度。材质配置上，活塞采用铝合金材质参数，连杆、曲轴采用合金钢材质参数，分别赋予对应材料的密度、弹性模量、泊松比、屈服强度等物理属性，保证材料属性与实际工程应用一致。分析设置阶段针对发动机排气冲程的工况边界，施加对应缸内压力载荷、曲轴转动角速度载荷，采用瞬态结构求解器计算机构在冲程周期内的动态应力分布，通过云图可视化呈现连杆杆身、曲柄臂、活塞销座等关键位置的冯·米塞斯应力变化规律，可直观观测不同时刻下各部件的应力峰值位置与应力梯度变化，为曲柄连杆机构的结构优化、疲劳强度校核提供精准的数值参考。模型整体几何连续性良好，无碎面、重叠面等几何错误，网格划分阶段对应力集中区域进行了网格加密处理，保证求解结果的收敛性与计算精度，可直接用于内燃机动力部件的教学演示、结构设计验证与工程分析场景。
