海泰克MD70MH-CAN总线伺服舵机外观结构

　　这款CAN总线伺服舵机的外观建模，核心围绕小型自动化执行场景的安装适配需求展开，在做结构还原时优先考虑了设备集成时的安装边界匹配问题。从实际应用场景来看，这类大扭矩总线舵机常被用于小型机械臂关节驱动、航模舵面控制、自动化分拣工位的摆臂执行、智能物流设备的挡料机构驱动，部分桌面级协作机械装置、教育类机器人实训平台也会选用该规格的舵机作为核心执行元件，相比传统PWM舵机，CAN总线型的舵机可以实现多节点串联控制，布线更简洁，位置反馈的抗干扰能力更强，适合多执行器协同作业的设备场景。

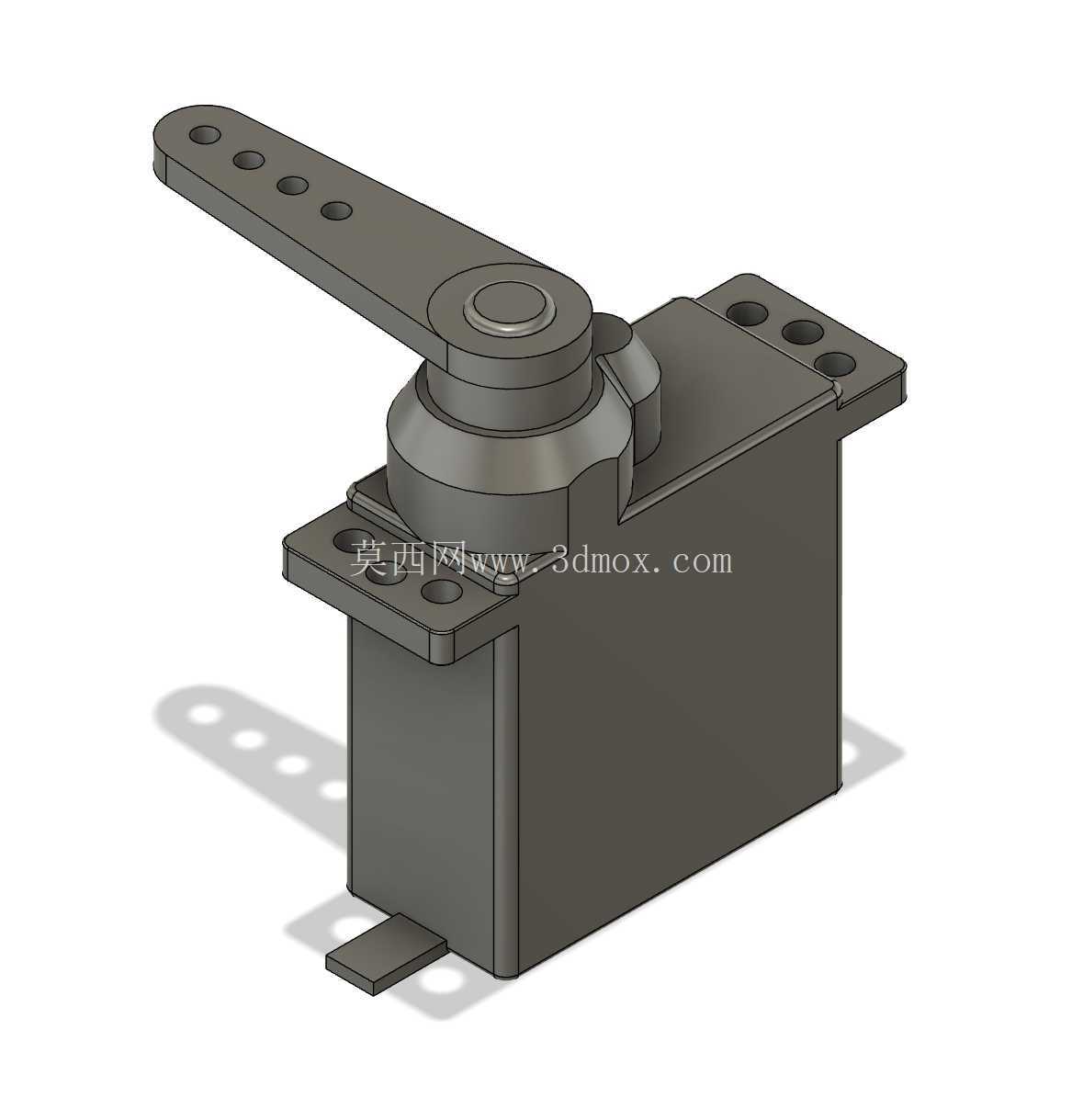

　　建模过程中首先还原了舵机主体的方形壳体结构，壳体两侧的带孔安装凸耳是重点还原部分，凸耳上的安装孔位间距、孔径都按照实际安装尺寸做了匹配，安装时可以通过M2或者M2.5的螺丝直接固定在设备安装板上，底部伸出的定位凸台可以在安装时嵌入安装板的定位槽，避免舵机工作时受反作用力出现移位。上部的输出摇臂做了多安装孔位的还原，不同孔位对应不同的输出力臂长度，选型时可以根据实际需要的摆动行程、输出扭矩调整摇臂的安装固定位置，摇臂的摆动角度范围覆盖0到180度，满足绝大多数直线摆动类执行动作的需求。

　　输出轴部分的台阶结构、轴承位的配合尺寸都做了写实还原，壳体上部的轴座凸台可以对输出轴形成径向支撑，抵消摇臂带负载时产生的径向弯矩，避免轴承受力过大出现过早磨损。建模时特意区分了壳体、输出轴、摇臂、安装凸耳的不同结构特征，壳体表面的分型线、安装凸耳的倒角都做了细节还原，方便结构设计人员在做设备整体装配时直接调用该模型做干涉检查，提前验证安装空间是否足够，避免实际加工装配时出现舵机与周边结构件干涉的问题。

　　对于做设备集成的工程师来说，这类外观模型可以直接用于方案阶段的装配验证，不需要额外测绘舵机的外形尺寸，能大幅缩短方案设计的周期，尤其是在做多舵机协同的设备布局时，可以直接通过模型排布每个舵机的安装位置，预留足够的走线空间与摇臂摆动空间，避免后期调试时出现摇臂碰撞壳体或者周边结构的问题。
