四叶直升机主旋翼总成结构设计

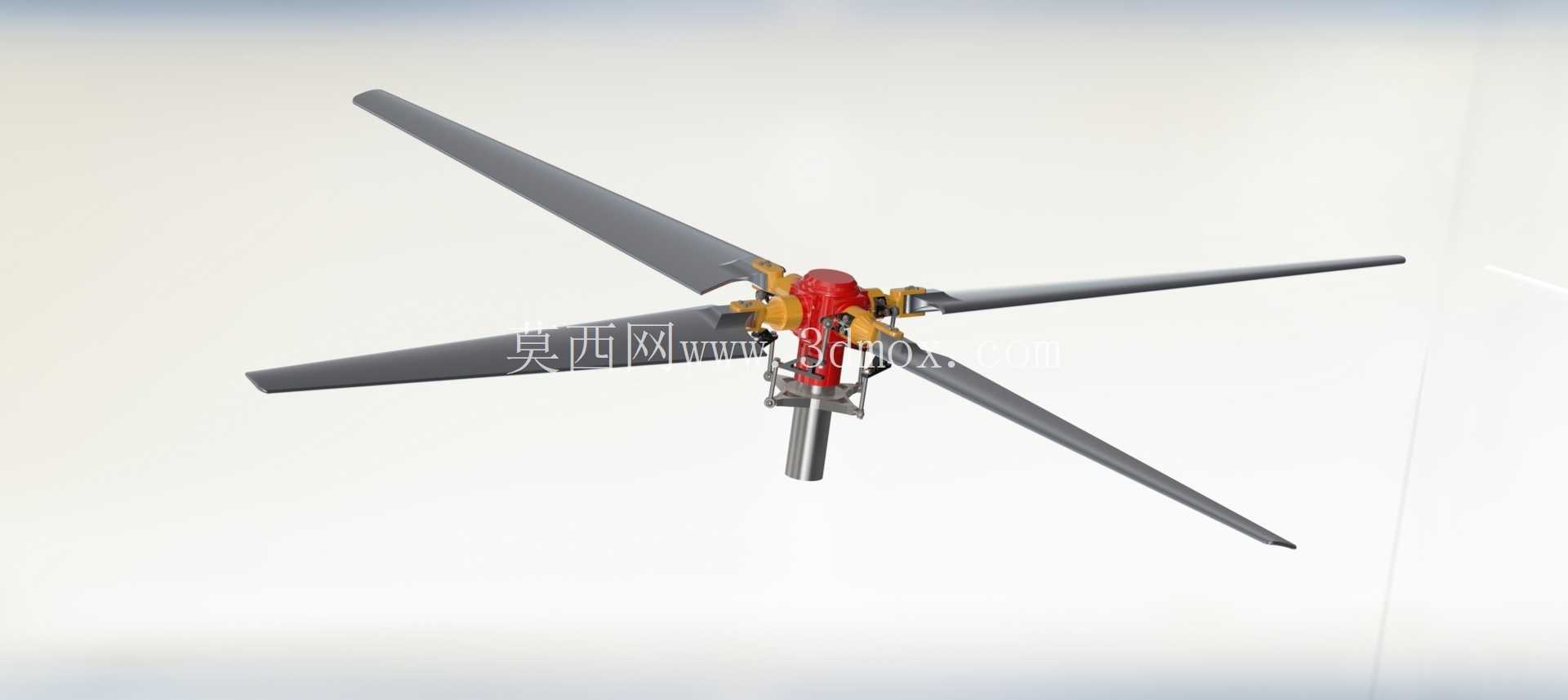

　　这套旋翼结构是直升机升力系统的核心执行部件，直接决定飞行器的悬停稳定性、机动载荷上限与飞行效率，在民用通航巡检、农林植保、应急救援类轻型直升机平台上应用广泛，也可作为小型无人直升机升力模块的设计参考原型。从结构组成来看，整套总成包含四片复合材料桨叶、中央钛合金桨毂、变距铰组件、挥舞铰阻尼结构、主轴连接段五个核心部分，桨叶采用翼型渐变截面设计，从根部到尖部弦长逐步收窄，扭转角沿展向线性匹配飞行状态下的诱导速度分布，避免桨尖失速带来的升力损失。

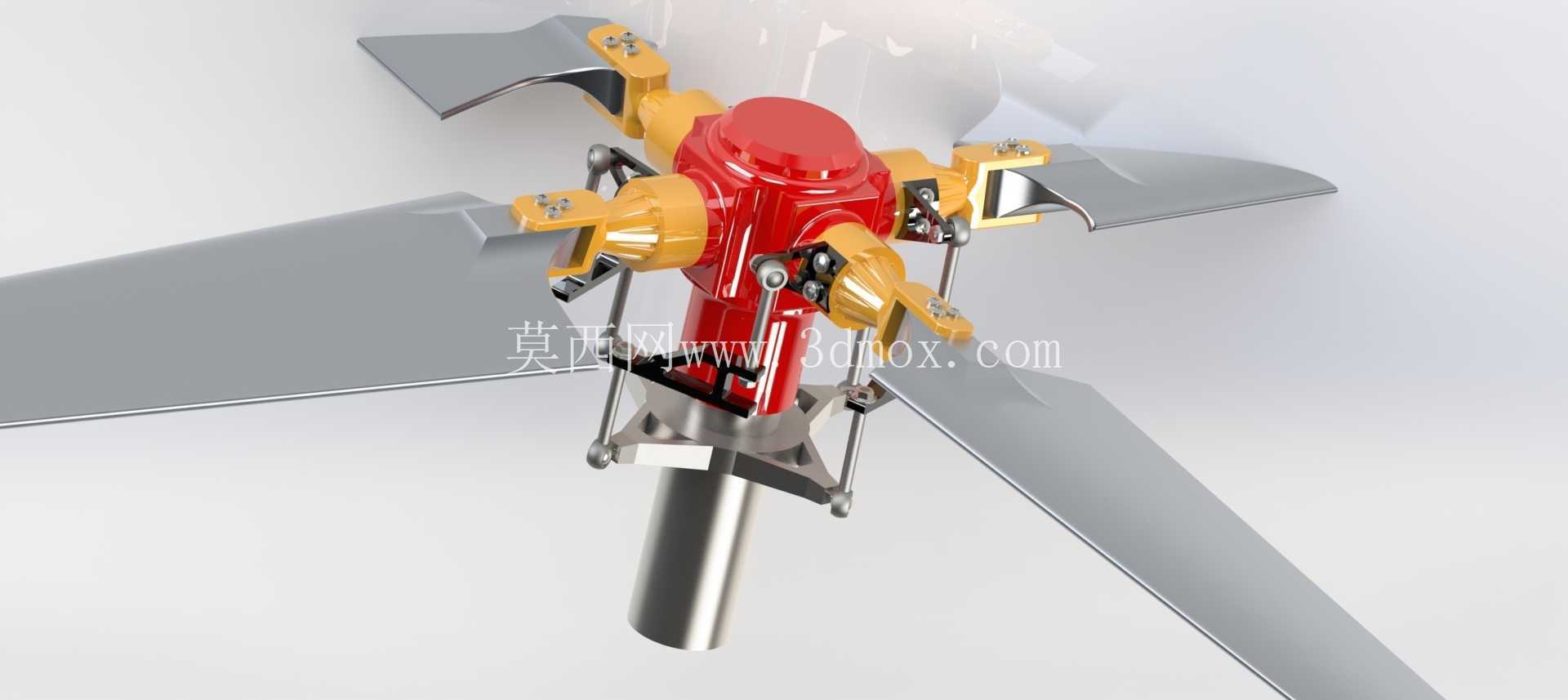

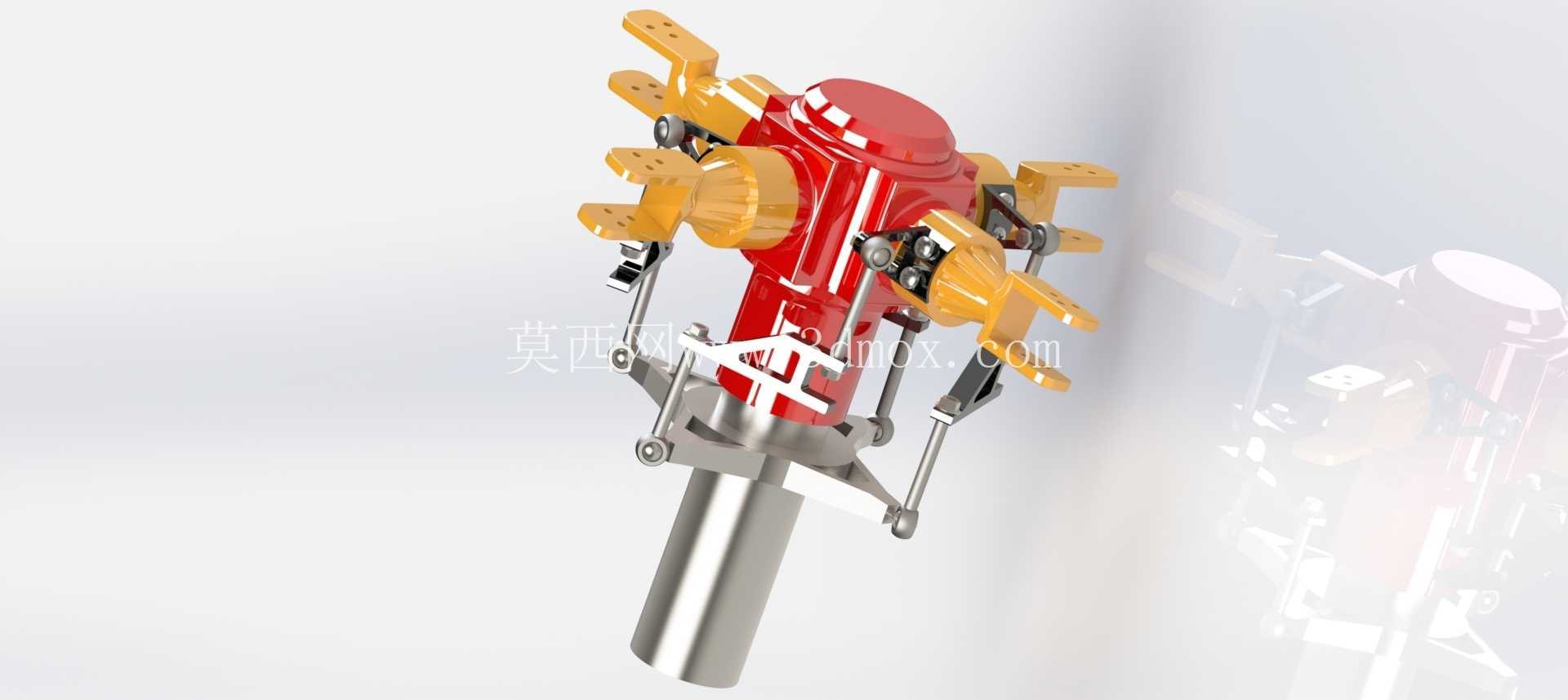

　　设计阶段首先要明确安装边界：主轴连接段采用标准花键配合接口，与主减速器输出轴的配合公差控制在H7/k6区间，安装时需保证桨毂端面与主轴轴线的垂直度不超过0.02mm，否则高速旋转时会产生交变侧向载荷，加速主减速器轴承磨损。桨叶与桨毂的连接采用铰接式结构，每片桨叶可绕挥舞铰做上下小幅摆动，用来平衡前飞状态下前行桨叶与后行桨叶的升力差，避免机身出现滚转趋势；变距铰则通过拉杆与自动倾斜器连接，飞行员操纵总距或周期变距杆时，拉杆带动桨叶绕自身轴线转动，改变桨距角大小，从而实现升力总量调整或飞行姿态变化。

　　考虑到实际飞行中的振动问题，桨毂内部集成了粘弹阻尼器，用来消耗桨叶挥舞、摆振过程中产生的振动能量，避免共振现象传递到机身结构，提升整机飞行平顺性。桨叶的外形尺寸设计需要匹配整机起飞重量，单支桨叶展长与旋翼直径的比例严格按照气动计算结果设定，四片桨叶呈90度均布安装，动平衡调试时需保证每片桨叶的质量矩差不超过5g·cm，否则高速旋转时产生的离心力不平衡会引发整机剧烈振动。从安装流程来看，装配时首先将桨毂固定在主轴上端，按标记顺序依次安装每片桨叶，预紧连接螺栓后调整变距拉杆长度，保证各片桨叶在零总距状态下的桨距角偏差不超过0.1度，之后再进行地面台架的动平衡测试，通过在桨根位置添加平衡配重的方式，将旋翼旋转面的振动值控制在允许范围内。

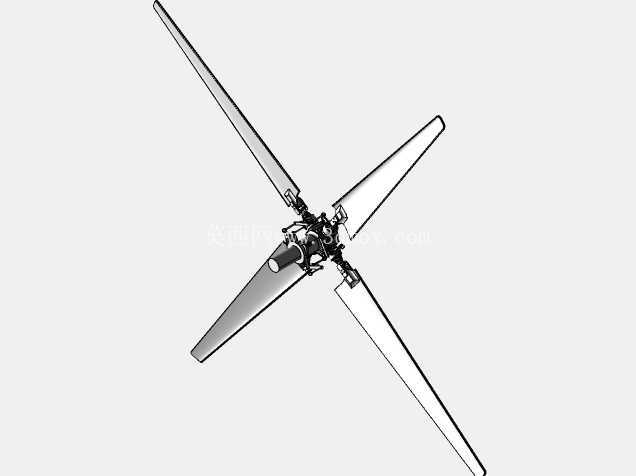

　　日常维护场景中，这套结构的检查要点集中在桨叶表面损伤、铰接部位润滑状态、阻尼器密封性三个方面，桨叶前缘的包铝层如果出现超过允许深度的划痕，会大幅降低桨叶的疲劳寿命，必须及时修复或更换；铰接部位的轴承需要定期注入航空润滑脂，避免干摩擦导致的卡滞，影响变距操纵的响应灵敏度。不同于固定翼飞行器的升力结构，旋翼系统需要同时承担升力生成与姿态操纵的双重功能，因此在设计时既要满足气动效率要求，也要兼顾结构强度与疲劳寿命，每一处铰接点的间隙、阻尼参数都需要经过反复迭代计算与台架试验验证，才能保证在复杂飞行工况下的可靠性。这套三维结构完整还原了铰接式四叶旋翼的所有配合关系，包括桨叶内部的大梁铺层示意、桨毂内部的铰点轴承安装位、变距拉杆的连接接口，能够直接用于旋翼系统的原理教学、结构优化设计参考，也可作为虚拟飞行仿真场景中的部件模型使用，在结构设计阶段可以直接提取各部分的安装尺寸，快速完成与主减速器、操纵系统的接口匹配，减少前期方案设计的重复建模工作量。
