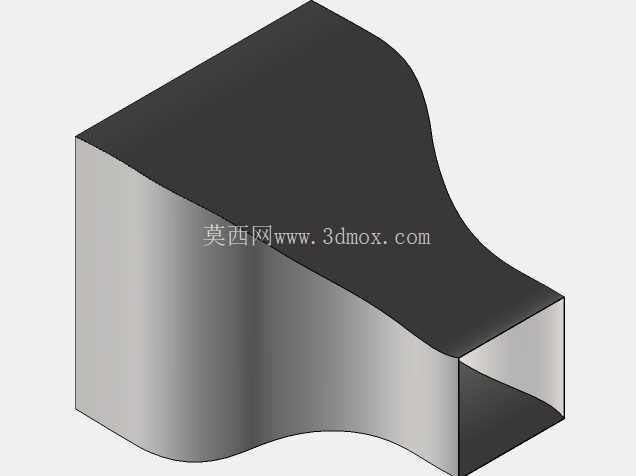

风洞系统用渐变截面收缩导流结构

　　在低速风洞的试验段前端，收缩段是决定来流品质的核心结构部件，其作用是将上游稳定段的低速气流均匀加速，在尽可能降低湍流度、消除截面流速分布不均问题的前提下，把气流平顺导入试验段，为后续的气动性能测试提供均匀稳定的流场条件。这类收缩导流结构的设计，首先要匹配上下游的风道截面尺寸，上游端对接稳定段的大尺寸矩形截面，下游端对接试验段的小尺寸矩形截面，整个收缩段的型线不能采用简单的直锥过渡，否则会在壁面附近产生气流分离，形成局部涡流区，直接抬升出口气流的湍流度，甚至导致试验段核心流区的流速偏差超出允许范围。

　　实际建模过程中，收缩段的壁面型线通常采用维氏曲线或者双三次曲线进行拟合，沿气流流动方向的收缩比需要根据风洞的设计风速、试验段截面尺寸综合确定，常规低速风洞的收缩比多控制在4到9之间，收缩比过小会导致气流加速不足，出口流场均匀性差，收缩比过大则会拉长整个收缩段的轴向长度，增加风洞整体的制造成本与占地空间。从安装边界来看，收缩段的两端需要设置连接法兰，法兰上的螺栓孔位要和上下游的风道段完全匹配，安装时要保证段与段之间的内壁面齐平，不能出现台阶或者错边，否则会在接缝位置产生附加的流动扰动。收缩段的壁面厚度需要根据风道内的运行风压来计算，既要保证结构有足够的刚度，避免在气流脉动作用下产生壁面振动，辐射额外的气动噪声，也要尽可能控制壁面重量，降低整体支撑结构的载荷。在流道的拐角位置，要做足够的圆角过渡，避免直角区域产生局部的流动死区，减少气流的沿程压力损失。很多人在设计这类结构时容易忽略壁面的粗糙度要求，实际上收缩段的内壁面需要做抛光处理，表面粗糙度要控制在Ra1.6以下，粗糙的壁面会增加边界层的厚度，甚至诱发边界层转捩，让出口流场的湍流度达不到测试要求。

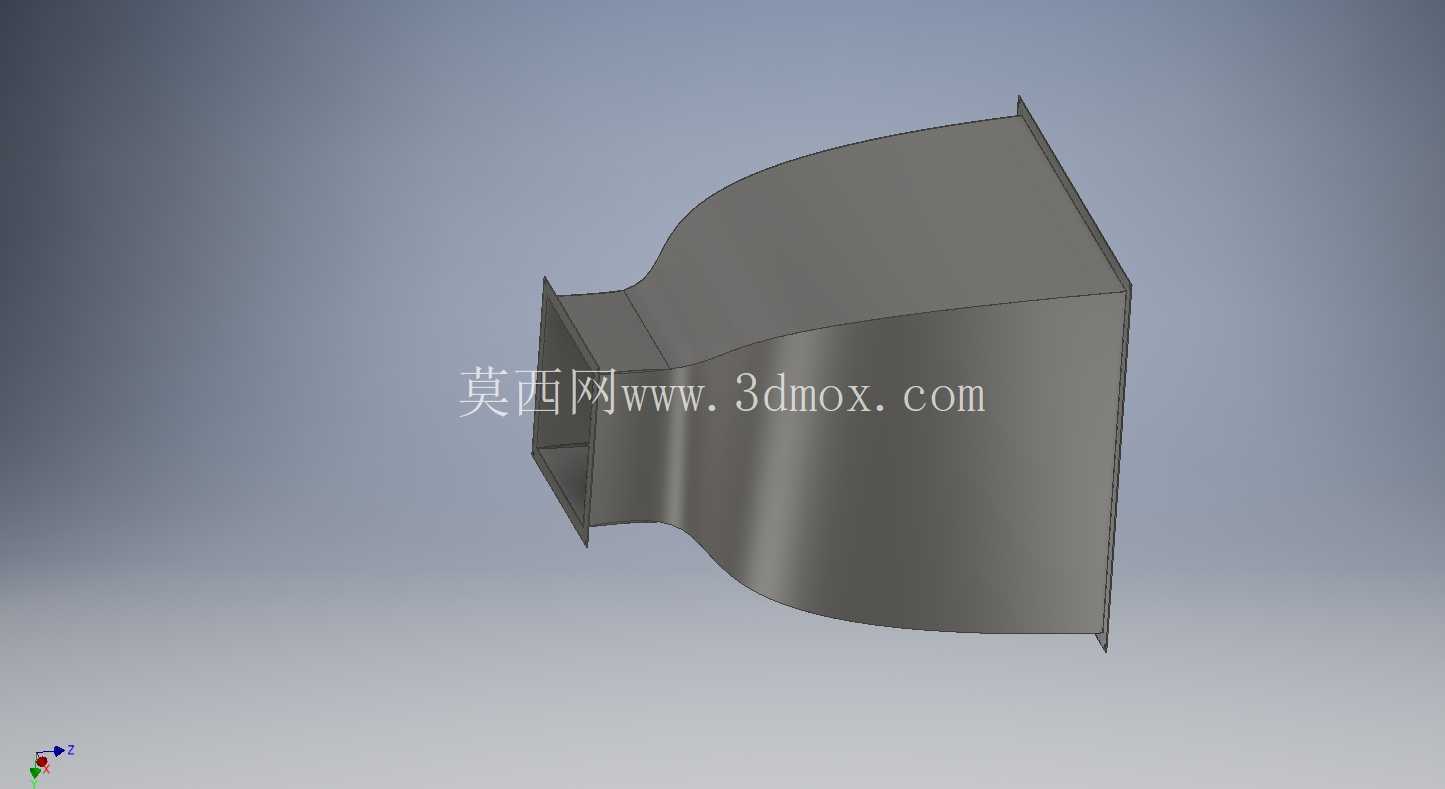

　　另外，收缩段的轴向长度也需要和整体风洞的布局匹配，长度过短会导致气流沿程的压力梯度过大，容易引发壁面边界层分离，长度过长则会增加边界层的发展厚度，挤占试验段的核心有效流区面积。在实际建模时，需要先确定上下游的截面尺寸、轴向安装长度，再选取合适的型线方程生成壁面曲面，之后对曲面进行曲率检查，保证整个壁面的曲率沿流动方向连续变化，没有局部的曲率突变点，避免出现逆压梯度区域。完成曲面建模后，还要对壁面进行加厚处理，添加两端的连接法兰、加强筋等结构，加强筋通常布置在收缩段的外壁面，不能突出到内壁流道内，筋板的间距要根据壁面的刚度计算结果确定，避免在风压作用下壁面出现鼓胀变形。

　　这类收缩结构除了应用在常规的空气动力试验风洞中外，也会用在各类需要均匀加速气流的工业风道系统中，比如环境模拟试验舱的送风段、风机性能测试台架的进气段、高速风道的整流段等场景，不同场景下对收缩段的流场品质要求有一定差异，用于气动测试的风洞收缩段对出口流场的均匀性、湍流度要求最高，工业送风类的收缩结构则更多兼顾压力损失与加工成本的平衡。在结构安装时，收缩段通常采用水平布置的方式，下方需要设置支撑支座，支座的位置要避开壁面的变形节点，保证整个段体的安装水平度，避免因为安装倾斜导致流道内的气流出现偏流。对于需要观测内部流场的试验风洞，还可以在收缩段的侧壁开设观察窗，观察窗的玻璃要和内壁面齐平安装，窗框不能突出到流道内部，防止产生额外的流动扰动。
