MKS X5/X6系列HBL款伺服舵机结构设计

　　在航模飞控、小型工业执行机构、机器人关节驱动这类对动力输出精度、响应速度有明确要求的场景里，舵机作为角度闭环执行的核心部件，其结构设计的合理性直接决定整套机构的动作可靠性。本次梳理的MKS X5/X6系列HBL款舵机结构，覆盖HBL550、HBL599、HBL575三个扭矩档位的同壳体设计方案，三个型号仅内部动力输出参数存在差异，外部安装接口、壳体尺寸、输出轴规格完全统一，能大幅降低选型阶段的结构适配工作量。

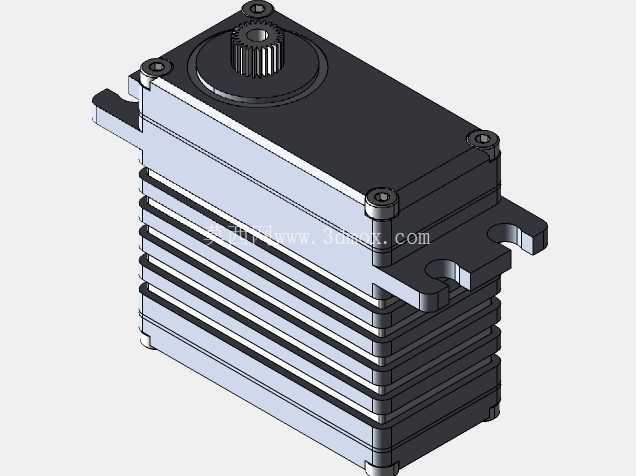

　　从实际安装适配的角度看，该系列舵机采用双侧带安装耳的分层散热壳体结构，主体壳体采用铝合金叠层散热设计，通过多道平行散热鳍片增大壳体与空气的接触面积，解决大扭矩输出时电机与减速组的积热问题。壳体两侧的安装耳采用一体化铣削成型结构，每个安装耳上预留标准圆形安装孔，安装孔的中心距、孔径尺寸完全匹配主流大扭矩航模舵机的安装规范，可直接替换同规格的传统舵机，无需额外修改安装支架的孔位设计。输出端采用标准金属齿输出轴，轴端带标准花键结构，可适配市面上绝大多数标准舵机摇臂、舵盘，无需定制专用传动连接件，能缩短小批量样机的装配调试周期。

　　设计思路上，该系列舵机采用模块化共壳体设计逻辑，将不同扭矩档位的电机、减速齿轮组集成在统一尺寸的外壳内部，这种设计的优势在于，用户在进行设备迭代、扭矩参数升级时，不需要重新设计外部安装结构、传动连接部件，仅更换对应扭矩档位的舵机本体即可完成动力升级，有效降低结构改型的时间成本与加工成本。壳体的分层结构同时兼顾了密封防护与散热需求，叠层装配的壳体接缝处可通过密封圈实现基础的防尘防泼溅能力，满足户外航模、小型户外移动设备的使用环境要求，同时金属壳体的散热效率远高于传统塑料壳体舵机，可支持更长时间的大负载连续工作，避免高温导致的扭矩衰减、磁编码器漂移等问题。

　　从安装边界尺寸来看，该系列舵机的主体轮廓为规整的长方体结构，输出轴位于壳体顶面中心位置，双侧安装耳向壳体两侧对称伸出，安装时的最小预留空间可按照舵机本体轮廓外加摇臂摆动范围计算，不会出现异形结构导致的空间干涉问题。输出轴的轴向突出高度经过精准控制，装配标准舵盘后不会额外占用过多的上部空间，适合安装空间紧凑的小型机器人关节、航模舵面控制、小型自动化设备的角度调节机构。内部传动结构采用全金属齿轮组，齿轮啮合间隙经过优化控制，既保证大扭矩输出时的齿轮强度，又能将回程间隙控制在较低水平，满足角度控制精度要求较高的使用场景，比如航模的副翼、升降舵控制，小型机械臂的关节转动，摄影云台的角度调节等场景。

　　在实际应用场景中，这类大扭矩金属壳体舵机的适用范围并不局限于航模领域，在很多小型工业自动化设备的点位调节、自动门的开关驱动、小型AGV的转向机构、教育类机器人的关节驱动场景中，都能看到同规格舵机的应用。统一的安装接口意味着结构设计师在做方案选型时，可以先按照该系列舵机的安装尺寸预留安装位，后期根据实际负载测试的结果选择对应扭矩的型号，不需要反复调整结构图纸。壳体侧面的散热鳍片设计，在自然对流条件下就能满足散热需求，不需要额外加装散热风扇，简化了配套结构的设计复杂度。输出轴的花键规格采用行业通用标准，用户可根据实际传动需求选择直臂摇臂、圆盘舵盘、双出轴摇臂等不同连接件，不需要额外加工定制传动部件，进一步降低了整机的装配复杂度。

　　从结构设计的细节来看，舵机壳体的固定螺丝采用对称均布的排布方式，装配时螺丝锁紧力均匀分布在壳体接缝处，不会出现局部应力集中导致的壳体变形问题，同时也方便后期维护拆解，更换内部齿轮或者电机部件时，只需要对称松开固定螺丝即可打开壳体，不会破坏壳体的密封结构。安装耳的厚度经过加强设计，在大扭矩输出、舵机受到冲击负载时，安装耳不会出现断裂变形的问题，能承受更大的冲击载荷，适合大动态响应的使用场景，比如航模做特技动作时的舵面瞬时大负载，或者设备急停时的惯性冲击负载。
