U型尾翼高翼遥控飞行器结构设计

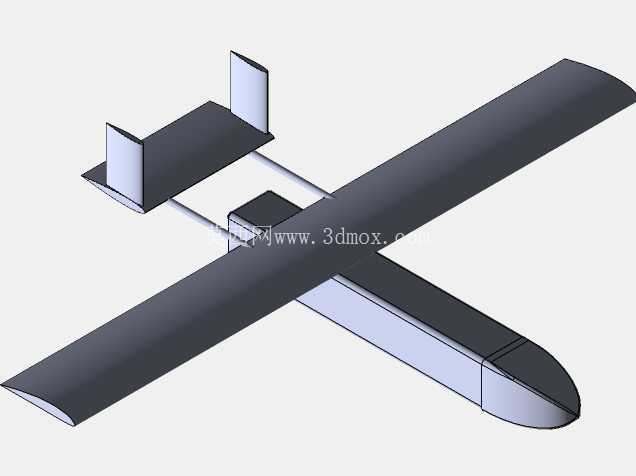

　　这款固定翼遥控飞行器采用高上单翼搭配U型尾翼的布局形式，在小型航模及轻型民用无人飞行器的应用场景中，这类布局的适配性十分突出。高上单翼的设计首先让机身主体处于机翼下方，在执行低空航拍、场地测绘、教学实验等常见任务时，机翼不会遮挡机身下部搭载的载荷视野，同时机翼与机身的连接结构集中在机身上部，能给机身中部留出完整的载荷安装空间，方便搭载不同功能的任务模块，不需要为避让机翼连接结构调整载荷位置。从飞行特性来看，高上单翼的重心位于机翼下方，飞行过程中具备天然的自稳趋势，对于入门级遥控操作或者需要长时间定高巡航的任务场景，能大幅降低操作难度，减少姿态修正的频率，提升飞行过程的稳定性。

　　尾部采用的U型尾翼结构，区别于常规的平尾加垂尾的分体设计，将两侧尾翼通过端板连接形成闭合的U型结构，这种设计首先能提升尾翼的气动效率，尾翼端板可以抑制翼尖涡流的产生，降低尾翼部分的诱导阻力，在相同尾翼面积下能获得更好的操纵力矩，提升俯仰和航向操纵的响应精度。同时U型尾翼的结构把操纵舵面的安装位置抬升，在野外不平整场地起降时，能避免舵面直接接触地面杂草或者碎石，减少地面滑跑阶段对舵面的损伤，也能降低起降过程中舵面被地面杂物卡滞的风险。

　　从结构设计思路来看，整个机身采用流线型纺锤体构型，机头部分做了圆弧钝化处理，既可以降低飞行过程中的头部压差阻力，也能在机头内部留出足够的空间安装动力系统、电池以及导航接收模块，不需要额外突出的设备舱破坏整机的气动外形。机翼采用平直翼型，这种翼型在低速飞行状态下升力系数更高，起降滑跑距离更短，对于小型遥控飞行器来说，不需要很长的跑道就能完成起降，适配更多非专业的起降场地。机翼与机身之间通过两根平行的撑杆进行连接加固，相比直接将机翼与机身硬连接，这种撑杆结构可以分散机翼受到的气动载荷，降低机翼根部的应力集中，在做小幅机动动作或者遇到紊流时，撑杆能吸收部分形变能量，提升机翼结构的抗损能力，同时这种连接结构的装配难度更低，后期维护时拆卸机翼也更方便，不需要拆解机身主体结构就能完成机翼的更换或者检修。

　　在安装边界的设计上，整机的所有突出结构都做了倒角过渡，机翼前缘、尾翼边缘都没有尖锐的棱角，一方面能降低飞行过程中的气动噪音，另一方面在日常搬运、调试过程中也能避免尖锐边角划伤操作人员。机身下部设计为平整的平面，在地面停放时可以直接平稳放置，不需要额外的支撑结构就能保持水平姿态，方便起飞前的设备调试和参数校准。尾翼部分的操纵舵面与固定翼面之间的铰接缝隙控制在极小范围，能减少缝隙带来的气流扰动，提升舵面操纵的线性度，避免小舵量操作时出现姿态响应突变的情况。

　　这类布局的飞行器在实际使用中，还能根据不同的任务需求调整机翼的安装角，通过微调机翼与机身的相对角度，适配不同的飞行速度要求，如果需要长时间低速巡航，可以适当增大机翼安装角提升低速升力，如果需要更快的飞行速度，则可以减小安装角降低飞行阻力。机身内部的设备安装空间预留了通用的安装孔位，不同规格的电池、接收机、舵机都可以通过调整安装位置来匹配整机的重心要求，不需要对机身结构进行二次加工就能完成不同设备的适配，提升了整机的通用性。从结构强度的分配来看，机翼的主梁采用贯穿式设计，从一侧翼尖一直延伸到另一侧翼尖，整个机翼的受力可以通过主梁均匀传递到机身连接点，避免单侧机翼受力过大导致连接结构断裂，尾翼部分的受力则通过两根尾撑杆传递到机身后部的承力框上，整个传力路径清晰直接，没有冗余的受力结构，在保证结构强度的同时尽可能控制了整机的重量，提升了有效载荷的携带能力。
