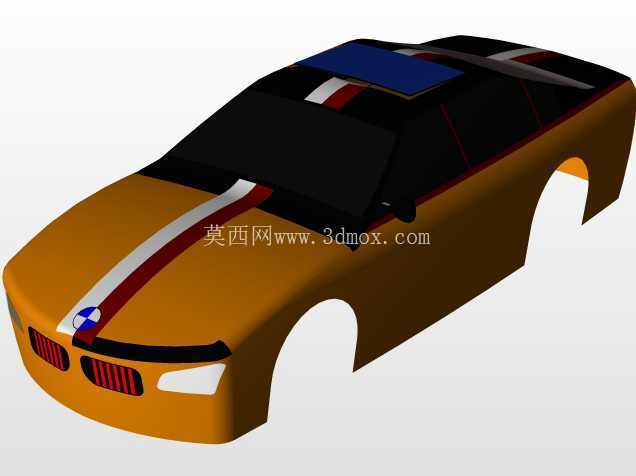

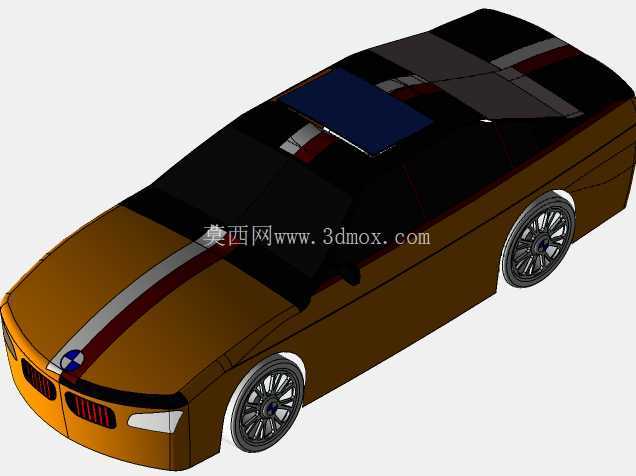

宝马M6风格轿跑整车外观结构三维设计

　　本次完成的轿跑外观结构设计，核心面向乘用车造型验证、教具演示以及创意改装参考场景，在建模阶段优先考虑了外观曲面的连续性与实车装配的边界合理性，没有为了视觉效果刻意违背量产车的工程逻辑。从实际用途来看，这套模型既可以作为高校车辆工程专业汽车构造课程的演示教具，帮助学生理解轿跑车型的车身比例、覆盖件分块逻辑，也可以作为改装工作室做外观套件开发的基础参考底模，省去从零开始搭建基础车身曲面的重复工作，还能用于汽车文创周边的数字原型输出，适配不同比例的模型打样需求。

　　设计思路上没有照搬现有量产M6的全部细节，而是在经典轿跑比例基础上做了适配建模演示的简化处理：首先确定了2890mm的轴距基准，对应整车长度控制在4890mm，宽度1910mm，高度1370mm，这个尺寸边界完全符合中大型轿跑的常规尺寸区间，既保证了双门车型的流畅溜背线条，也预留了常规乘用车的轮距、轮胎安装空间，不会出现比例失真的问题。前脸部分保留了经典的双肾进气格栅轮廓，但做了一体化的曲面过渡，没有拆分过多细碎的格栅零件，适合做快速外观验证；大灯组的位置按照实车的人机工程高度布置，下沿距离地面高度520mm，符合近光灯的照射高度法规要求，不会出现造型过低导致的照明范围不足问题。

　　车身侧面的曲面处理是本次设计的重点，肩线从翼子板后方贯穿至车尾，采用G2连续的曲面过渡，没有生硬的折角，既保证了光影效果的流畅性，也对应了实车冲压工序的可行性，避免出现曲面曲率变化过大导致的钢板冲压开裂问题。车顶部分设置了内嵌式的天窗区域，天窗开口尺寸控制在820mm480mm，边缘做了25mm的下沉台阶，对应实车天窗的密封胶条安装边界，不会出现天窗与车顶曲面齐平无法安装密封件的问题。车窗部分的侧窗轮廓按照双门轿跑的无框车门结构设计，玻璃下沿的轨迹与车门内板的升降空间做了匹配预留，保证玻璃升降过程中不会与车门钣金发生干涉。

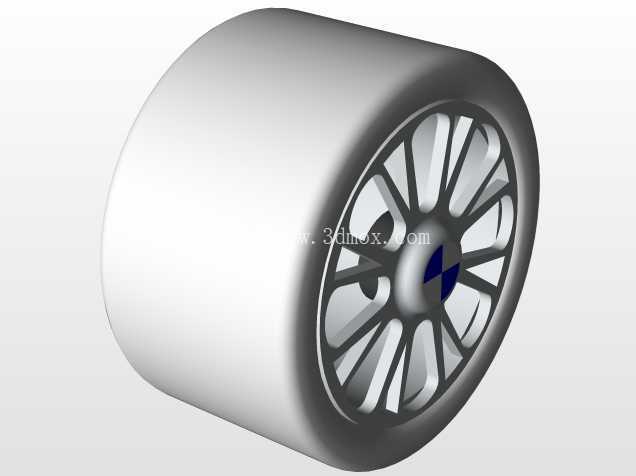

　　车轮部分选用了20寸的多辐轮毂造型，轮胎外径设置为680mm，轮拱与轮胎之间的间隙预留了110mm，对应实车的减震器行程空间，既满足视觉上的低趴效果，也不会出现减震压缩到极限时轮胎蹭到轮拱内衬的问题。车尾部分的溜背线条从B柱之后开始下滑，收尾点距离地面高度920mm，预留了常规后备箱的开口空间，后备箱开口宽度控制在1150mm，满足日常放置行李的使用需求，没有为了溜背造型完全牺牲实用性。

　　在安装边界的处理上，所有外覆盖件的分缝线都按照量产车的装配公差做了预留，前后保险杠与翼子板的拼接缝隙预留了3mm的均匀间隙，车门与侧围的缝隙预留了3.5mm，对应总装车间的装配调整量，不会出现建模时零件零贴导致实车装配干涉的问题。车身的前后悬长度分别控制在890mm和1110mm，前悬长度匹配前置后驱车型的发动机舱布局，预留了直列六缸发动机的安装空间以及前防撞梁、散热模块的布置位置，后悬长度预留了后差速器、排气尾段以及后防撞梁的安装空间，虽然本次模型只做了外观结构，但所有尺寸边界都按照可落地的工程要求做了约束，不是完全脱离实际的概念曲面。

　　另外在细节处理上，车身侧面的装饰条沿着肩线布置，宽度控制在35mm，厚度2mm，对应实车的不锈钢亮条粘贴边界，没有出现装饰条嵌入曲面过深导致无法粘贴的问题。外后视镜的安装位置设置在车门板上，距离侧窗玻璃前缘120mm，镜面尺寸130mm80mm，满足外后视镜的视野法规要求，不会出现位置过低或者靠后导致的视野盲区过大问题。整车的接近角设置为13度，离去角设置为16度，符合常规城市轿跑的通过性参数，不会出现日常过减速带蹭前唇的问题，同时前唇的突出量控制在80mm，既满足运动化的视觉效果，也不会因为突出量过大导致停车时容易刮蹭。
