简易组件结构直流电动机三维建模

　　这款直流电动机采用极简组件化结构设计，核心应用场景覆盖小型自动化输送线、教学实验台、小型工装夹具驱动、桌面级设备动力输出等对安装空间要求紧凑、动力输出平稳的工况。从实际用途来看，该结构可直接适配低压直流供电场景，无需额外加装复杂的变频驱动模块即可实现平稳启停，在低速大扭矩输出区间的表现能够满足多数轻载传动需求，日常运维中仅需对轴承位做定期润滑即可，拆解维护时无需专用工装即可完成定子与转子的分离，大幅降低现场运维的时间成本。

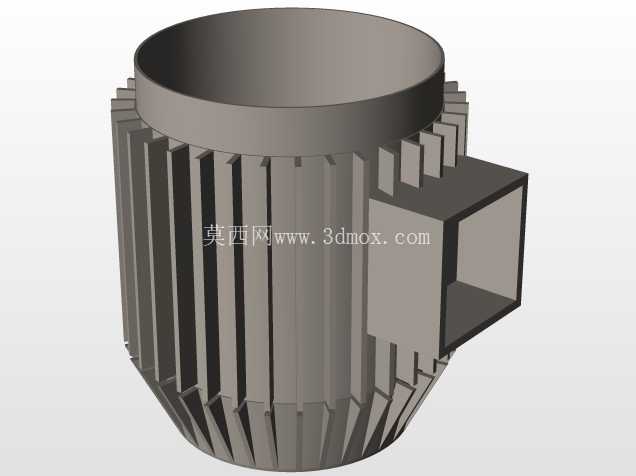

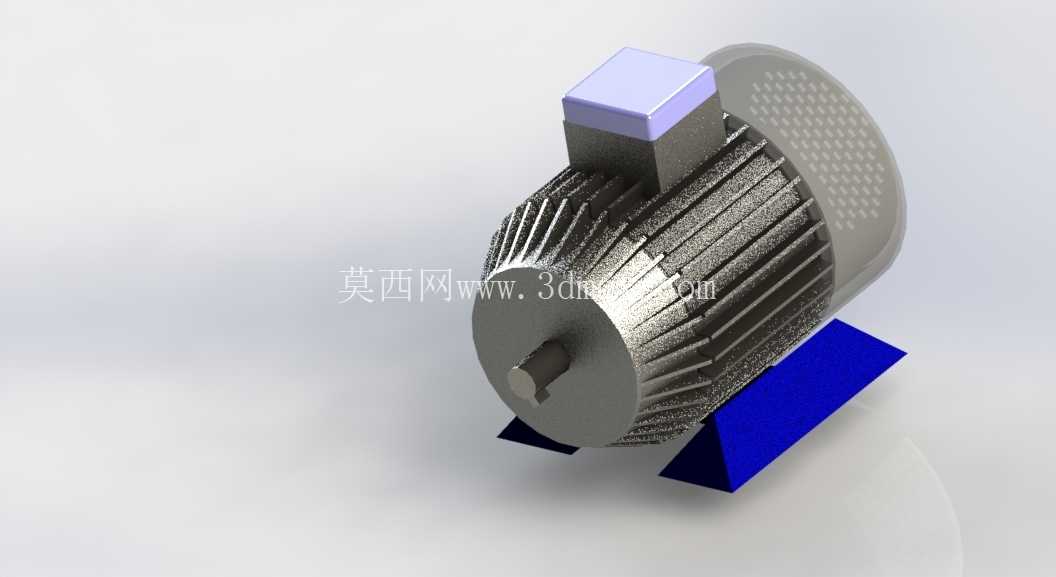

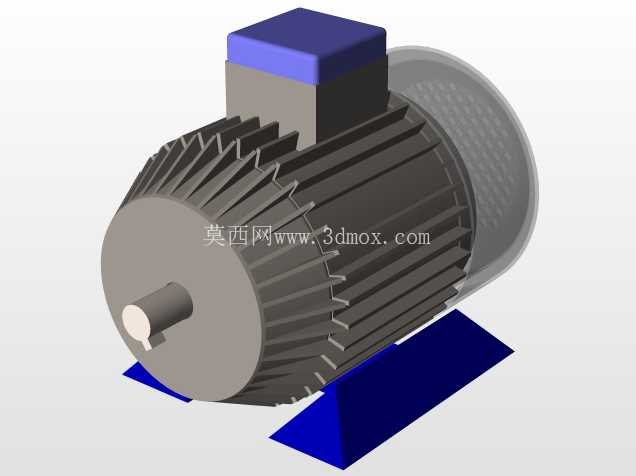

　　从功能特性层面拆解，机壳部分采用带轴向散热筋的一体式结构，散热筋沿电机轴向均匀排布，运行过程中转子带动的空气流可顺着筋条间隙快速带走绕组产生的热量，避免持续运行时温升过高导致的磁钢退磁问题；顶部的接线盒采用凸起式独立腔体设计，接线端子与机壳内部绕组之间预留足够的安全爬电距离，接线时无需拆解整个电机端盖，仅需打开接线盒盖板即可完成线缆压接，适配多规格的线缆进线需求；输出轴端采用标准圆柱轴伸设计，轴端加工有平键键槽，可直接匹配标准联轴器、同步带轮、链轮等通用传动件，无需额外做轴头改制；底部的安装脚采用对称式L型支脚结构，两个支脚的安装孔位同轴度公差控制在合理区间，安装时可通过螺栓直接固定在设备安装基板上，支脚与机壳的连接部位做了加厚处理，可承受传动过程中产生的径向载荷，避免长期运行出现支脚断裂变形的问题。

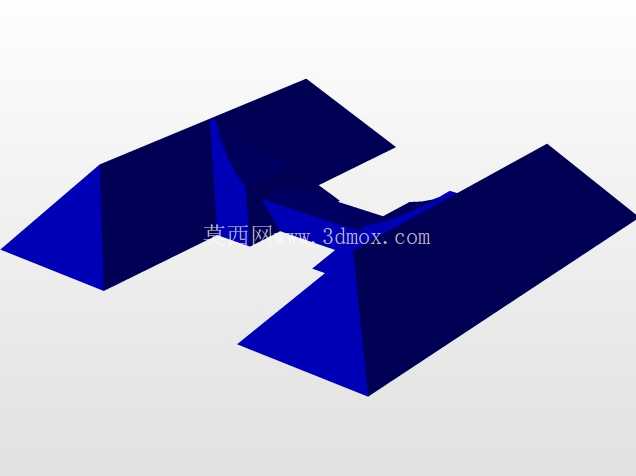

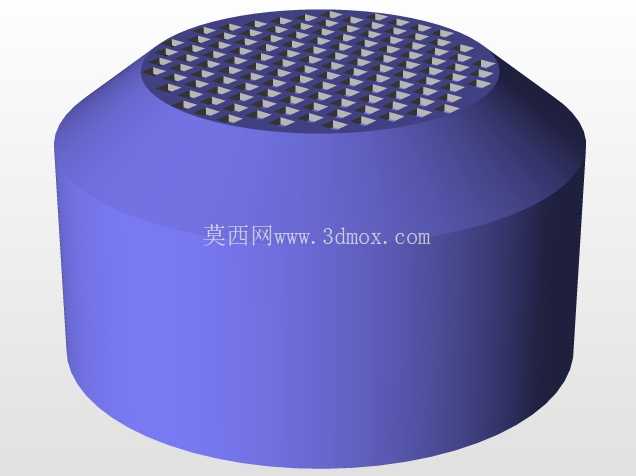

　　设计思路上完全遵循组件化拆分逻辑，将整个电机拆分为定子机壳组件、转子输出组件、接线盒组件、安装支脚组件、后端风罩组件五个独立模块，每个模块之间的配合面均采用止口定位结构，装配时无需反复调整同轴度，依靠止口的配合精度即可保证转子与定子的气隙均匀，避免运行过程中出现扫膛问题；建模过程中对每个配合面的公差带做了对应预留，比如机壳与端盖的止口配合采用间隙配合公差，既可以保证装配时的顺畅度，又不会出现配合过松导致的同轴度偏差；散热筋的厚度与高度比例经过反复调整，在保证机壳整体刚性的前提下尽可能增大散热面积，同时不会因为筋条过薄导致铸造或机加工过程中出现变形问题；后端风罩采用带密集通风孔的圆弧结构，既可以阻挡外部杂物进入电机内部触碰旋转部件，又不会阻挡冷却风的流通路径，风罩与机壳的连接采用卡扣式结构，拆卸清理风罩内部积尘时无需拧动固定螺栓，直接按压卡扣即可取下。

　　外形尺寸与安装边界方面，整体轴向长度控制在适配小型设备安装空间的区间内，机壳外径可适配常规的电机安装座尺寸，底部两个安装支脚的孔距符合通用小型电机的安装尺寸标准，可直接替换同功率等级的现有标准电机，无需对设备原有安装基板做二次打孔加工；输出轴的伸出长度与轴径匹配通用传动件的安装尺寸，轴肩位置预留了传动件的轴向定位空间，安装传动件时可直接靠紧轴肩完成轴向定位，无需额外加装定位轴套；顶部接线盒的凸起高度控制在合理范围，不会因为接线盒过高导致设备上部安装空间不足，接线盒的进线口方向可根据实际布线需求调整，适配不同方向的线缆走线需求；整体重心落在两个安装支脚的中心连线上，设备运行时不会因为重心偏移产生额外的振动载荷，可有效降低运行时的噪音水平，延长配套传动部件的使用寿命。

　　在实际选型适配过程中，该结构电机可根据实际负载需求调整绕组参数与磁钢规格，三维模型中预留了参数化调整接口，修改对应参数即可快速生成不同功率、不同转速的衍生型号，无需重新搭建整体模型框架；所有零部件的建模均采用实体建模方式，可直接导出工程图用于生产加工，每个零部件的倒角、圆角等工艺结构均做了完整还原，不会出现建模时遗漏工艺结构导致生产加工环节需要二次改图的问题；安装支脚的安装孔采用长圆孔设计，安装时可在小范围内调整电机的轴向位置，方便调整传动带或联轴器的张紧度，降低现场安装的调试难度。
