东方电机244er系列步进电机三维建模作品

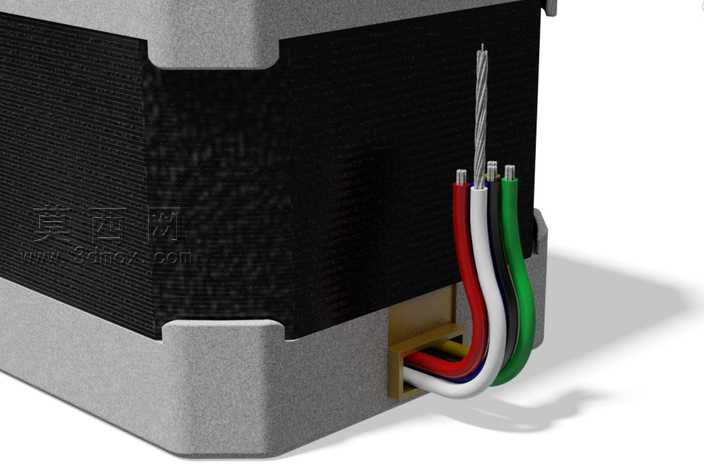

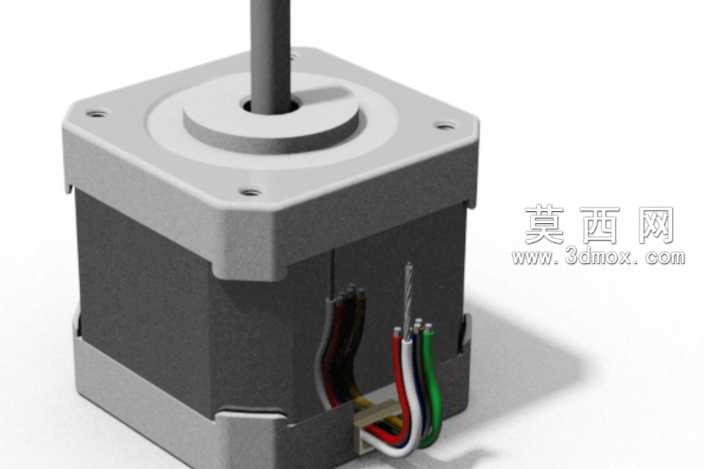

本作品为东方电机244er系列步进电机的三维建模成果，建模阶段严格参照该系列步进电机的官方实物尺寸参数，在三维软件中先完成基础轮廓的草绘搭建，以电机方形安装法兰的中心为坐标原点，依次绘制出法兰安装面、定子外壳、输出轴、尾部出线端的截面轮廓，通过拉伸、切除、倒角等基础特征命令完成主体结构的搭建，保证各部件的装配公差符合实际生产的配合要求。建模过程中对细节结构做了精细化还原：法兰面上的四个安装沉孔采用圆周阵列特征生成，孔位的中心距、沉孔深度完全匹配实物参数；输出轴的轴径、伸出长度、轴端倒角都做了1:1还原，轴与前端盖的配合位置预留了合理的装配间隙；电机外壳的边角做了对应圆角处理，还原实物的注塑外壳质感；尾部出线端的四根不同颜色的引线分别建模，每根引线的走线弧度、线径都参照实物排布，还原出线位置的防护结构细节。材质渲染阶段针对不同部件赋予对应材质：前端盖和后端盖采用哑光银灰色金属材质，模拟铝合金压铸的表面质感，添加细微的磨砂纹理提升真实感；定子外壳采用深灰色哑光工程塑料材质，调整材质的粗糙度参数还原实物的塑壳触感；输出轴采用亮面金属材质，添加轻微的金属反光效果模拟钢材的表面特性；四根引线分别赋予红、黑、绿、白四种颜色的橡胶材质，调整材质的半透明参数和反光度还原线缆的外皮质感。场景搭建上采用简洁的白色地面作为承载，添加柔和的环境光和主光源，投射出柔和的阴影效果，突出电机本身的结构轮廓，同时在画面中添加半透明的水印标识不遮挡模型主体。设计思路上以还原实物的装配结构为核心，所有可拆分的部件都做了独立建模，方便后续做装配动画、爆炸图的制作，模型的尺寸精度可直接用于设备布局的干涉检查、安装工位的模拟设计，也可作为自动化设备选型阶段的可视化参考模型，帮助设计人员直观了解该款步进电机的外形尺寸和安装点位，减少选型阶段的尺寸核对工作量。
