小型步进电机三维结构设计模型

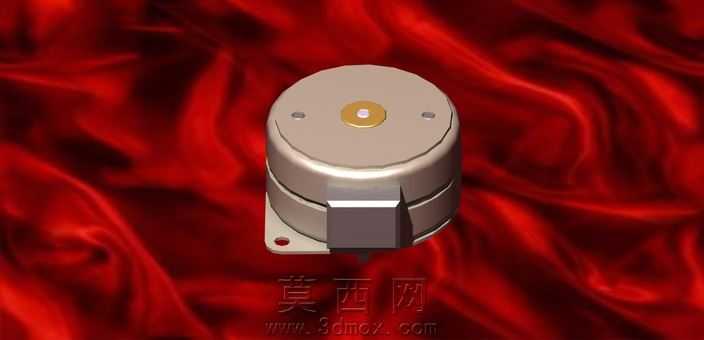

本模型为小型步进电机的三维数字化设计成果，建模阶段依托主流三维CAD软件完成全参数化构建，首先对电机的整体外观轮廓进行草绘定位，依次绘制出圆形机壳的截面轮廓、底部安装支耳的定位孔位、前端输出轴的同轴基准，通过拉伸、旋转、切除等基础特征命令完成主体结构的搭建，针对机壳表面的合模接缝、端盖的固定小孔、侧面接线盒的方形凸起等细节特征，均采用精确的尺寸约束完成还原，保证各部件的装配公差符合实际生产的配合要求。渲染阶段为不同部件赋予了差异化的材质属性，金属机壳部分采用哑光银灰色金属材质，调整了表面粗糙度参数模拟真实电机外壳的磨砂质感，端盖中心的输出轴部位赋予亮面金属材质，突出轴件的加工光洁度，底部安装支耳与机壳做了一体化材质衔接，侧面的接线盒采用深灰色硬质塑料材质，通过材质的明暗对比区分不同功能部件。模型结构完整还原了该类步进电机的典型构造，包含定子外壳、转子端盖、输出轴、安装固定座、接线防护盒五大核心组成部分，各部件之间的装配关系清晰，可通过爆炸视图直观展示内部的装配层级，安装支耳上的通孔位置、孔径尺寸均参照同规格实物电机的安装标准设定，可直接用于机构装配的干涉校验。设计过程中优先考虑了模型的通用性与实用性，在保证外观还原度的前提下对内部非关键结构做了适度简化，既控制了模型的整体文件体量，又保留了用于整机装配所需的所有外部安装接口与外形尺寸基准，可直接导入自动化设备、小型传动机构的装配场景中使用，无需额外调整外部轮廓尺寸。材质渲染阶段搭配了高饱和度的红色丝绒背景，通过打光突出电机金属外壳的光影层次，顶部主光源模拟柔光箱效果，在机壳圆弧表面形成自然的高光过渡，侧面补光弱化了接线盒部位的阴影，让整体渲染效果更具真实质感，充分展现出小型步进电机的工业设计美感与精密结构特征。
