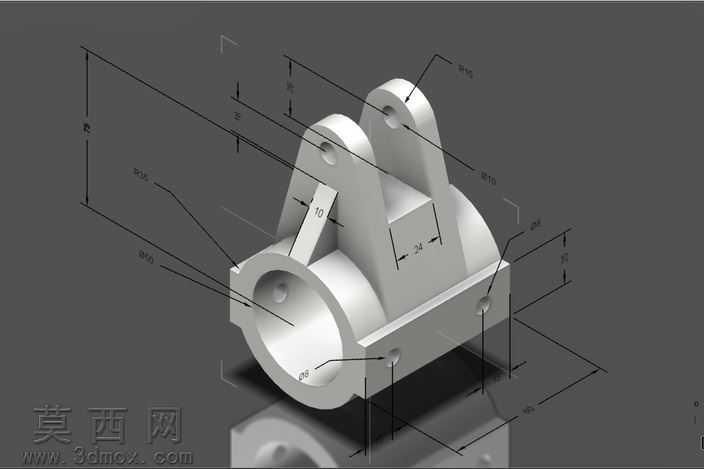

带尺寸标注的铰接支座机械构件设计

该机械构件采用三维参数化建模方式完成整体设计，建模过程中先以基准面定位核心回转腔体的中心轴线，通过拉伸凸台命令生成带通孔的圆筒主体结构，再基于腔体顶面的平行基准面构建上部双吊耳结构，两个吊耳的同轴销孔通过同轴度约束保证装配精度，吊耳与腔体之间设置加强筋结构提升整体抗扭刚度，底部安装底板通过拉伸切除生成安装定位孔，所有棱边均按照机械加工工艺要求设置了合理的倒角与圆角，避免应力集中问题。模型完成结构搭建后，赋予了哑光银灰色金属材质模拟铸钢零件的真实质感，场景中添加了柔和的环境光与定向补光，渲染时开启环境遮蔽效果凸显零件的立体层次，同时在工程图环境下生成了等轴测视角的三维标注，所有关键尺寸包括腔体孔径、吊耳间距、销孔直径、安装孔位坐标、筋板厚度均按照设计规范完成标注，标注引线布局清晰无交叉，完整呈现零件的加工尺寸要求。设计过程中充分考虑了该铰接支座的实际使用场景，作为传动系统中的铰接承载部件，既保证了回转副的转动灵活性，又通过加厚的底板与加强筋结构满足重载工况下的强度需求，整体结构紧凑无冗余设计，所有特征均可对应常规机械加工工序，具备直接用于生产加工的工程参考价值，建模过程中每一步特征均保留了参数化关联，可根据实际载荷需求快速调整各部分尺寸参数，实现同系列铰接支座的快速变型设计。
