空气气动控制活塞组件结构设计

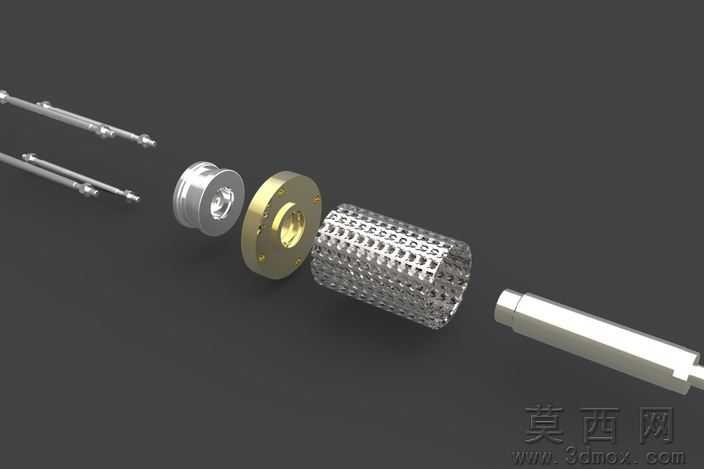

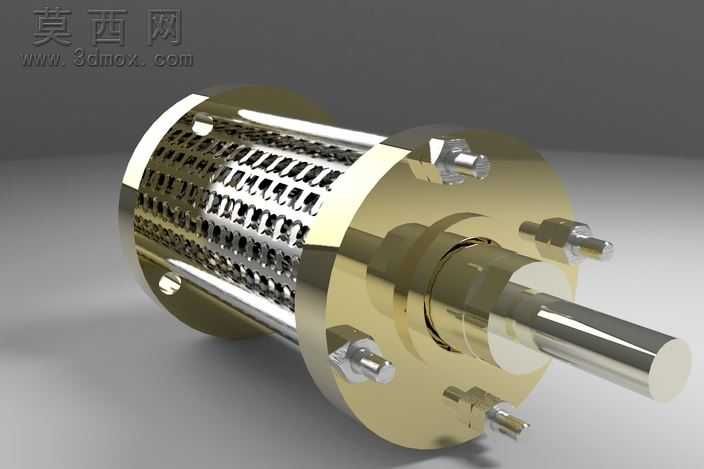

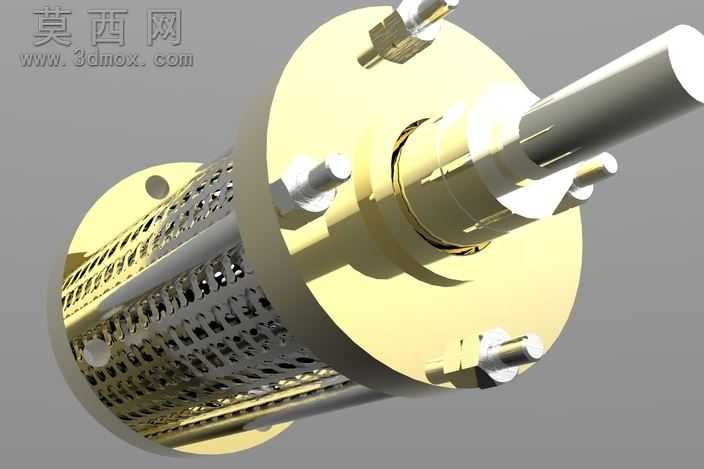

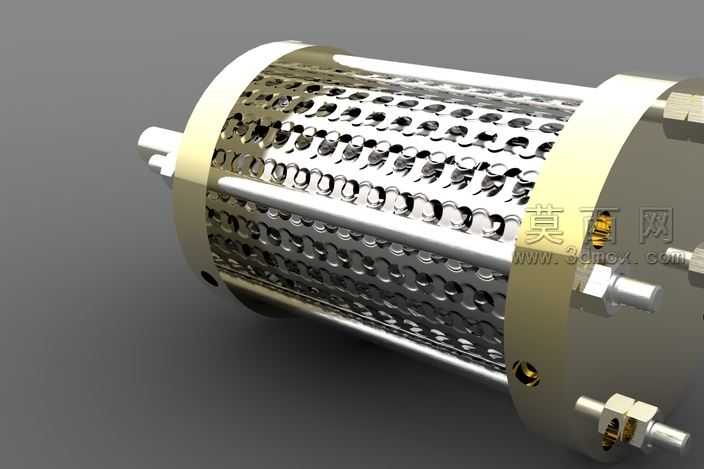

本作品为空气气动控制类活塞组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循气动元件的尺寸配合规范，对各部件的装配公差进行了合理预留。模型主体包含活塞杆、活塞筒体、端盖紧固组件、多孔导流结构等核心部分，活塞杆采用阶梯轴结构设计，与端盖处的密封配合段做了精度适配，保证气动作业时的气密性与运动顺滑度。筒体表面设计有阵列式多孔导流结构，建模时通过线性阵列配合特征切除完成孔洞排布，既保证气流流通的均匀性，也兼顾了筒体自身的结构强度，避免高压气流下出现结构形变。端盖部分采用螺栓紧固结构，建模时还原了六角螺栓的完整外形与装配位置，可直观展示组件的装配逻辑。渲染阶段为不同部件匹配了对应材质：活塞杆与螺栓部件赋予抛光金属材质，模拟不锈钢构件的高反光金属质感；筒体主体赋予黄铜材质，调整金属粗糙度与反射参数，还原铜质构件的温润金属光泽；背景采用浅灰色渐变环境，搭配柔和的三点布光方案，主光从侧上方打亮主体结构，辅光弱化暗部死黑区域，轮廓光勾勒部件边缘，让各部分结构层次清晰可见，多孔结构的细节也能完整呈现。设计思路围绕气动控制场景的实际需求展开，整体结构兼顾了气流导通效率与结构稳定性，各部件的拆分建模符合实际加工的工艺要求，可直接用于气动元件的结构演示、装配教学以及相关产品的前期设计参考，模型的各特征均保留可编辑参数，方便后续根据实际工况调整尺寸参数与结构细节。
