17毫米钢筋混凝土车轮专用扳手设计

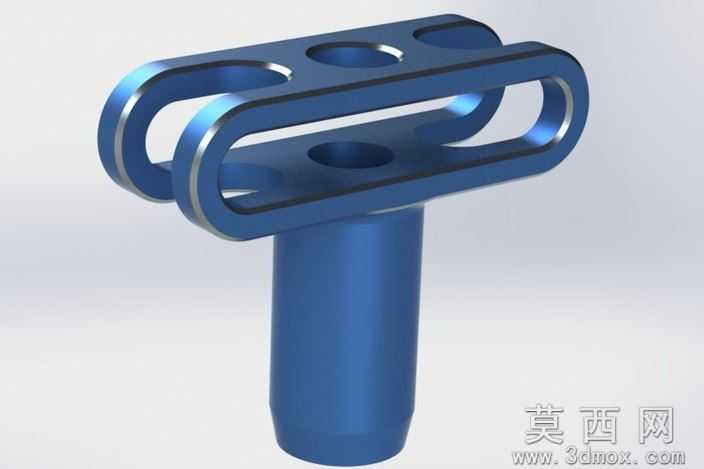

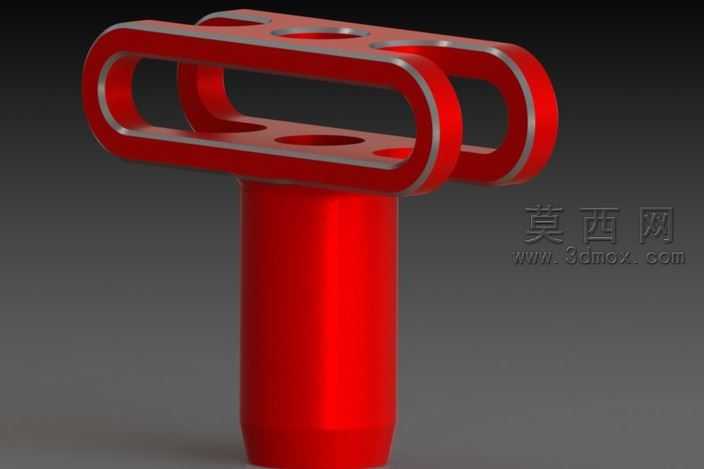

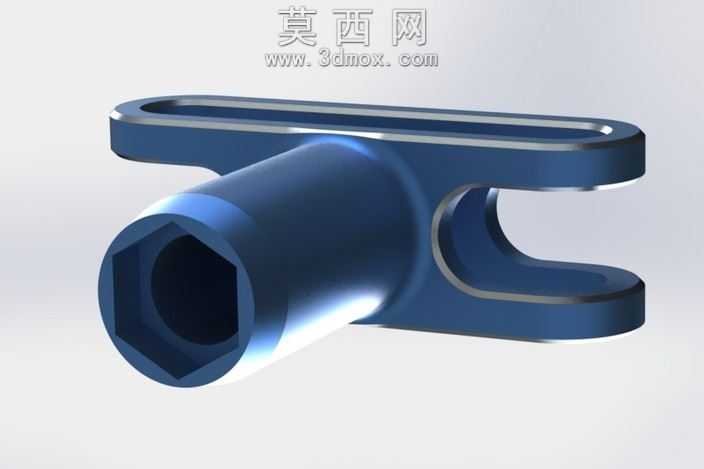

本作品为适配17毫米规格的钢筋混凝土场景越野车车轮扳手，整体采用一体化结构建模设计，在三维建模过程中优先保障结构强度与操作便利性的平衡。建模阶段首先对扳手核心受力部位进行参数化绘制，套筒端采用标准内六角型腔设计，严格匹配17毫米紧固件的尺寸公差，型腔内壁做了微小的拔模斜度处理，既保证紧固件插拔顺畅，又能在施力时实现均匀的面接触受力，避免应力集中导致的套筒开裂或紧固件棱角磨损。手柄部分采用对称的双耳叉型结构，两个受力臂做了等厚的圆弧过渡处理，臂身开设长条形减重槽，在不降低结构刚性的前提下有效减少整体重量，同时长槽可适配加力杆穿入，满足大扭矩拆卸的使用需求。套筒与手柄的连接部位做了大圆角过渡加厚处理，该区域为扳手受力最集中的位置，建模时通过网格细化分析优化了过渡曲面的曲率，消除了直角连接带来的应力断裂风险。材质渲染阶段选用高强度合金钢的材质表现，表面做深蓝色哑光喷塑质感处理，边缘棱角处保留金属亮边的磨损效果，既还原了工业工具的耐用质感，也清晰呈现出各部位的结构轮廓。设计过程中充分考虑钢筋混凝土作业场景的使用特性，整体结构无易积灰的狭小缝隙，表面平整易清理，受力部位的壁厚经过受力模拟验证，可承受车轮紧固件拆卸所需的大扭矩载荷，同时双耳手柄的握持间距符合人体工程学设计，徒手操作时可提供足够的力臂长度，无需额外配件即可完成常规松紧操作，搭配加力杆时也能满足锈死紧固件的拆卸需求，整体结构紧凑无冗余设计，兼顾了实用性与结构可靠性。
