实验性自制悬挂式滑翔机结构设计

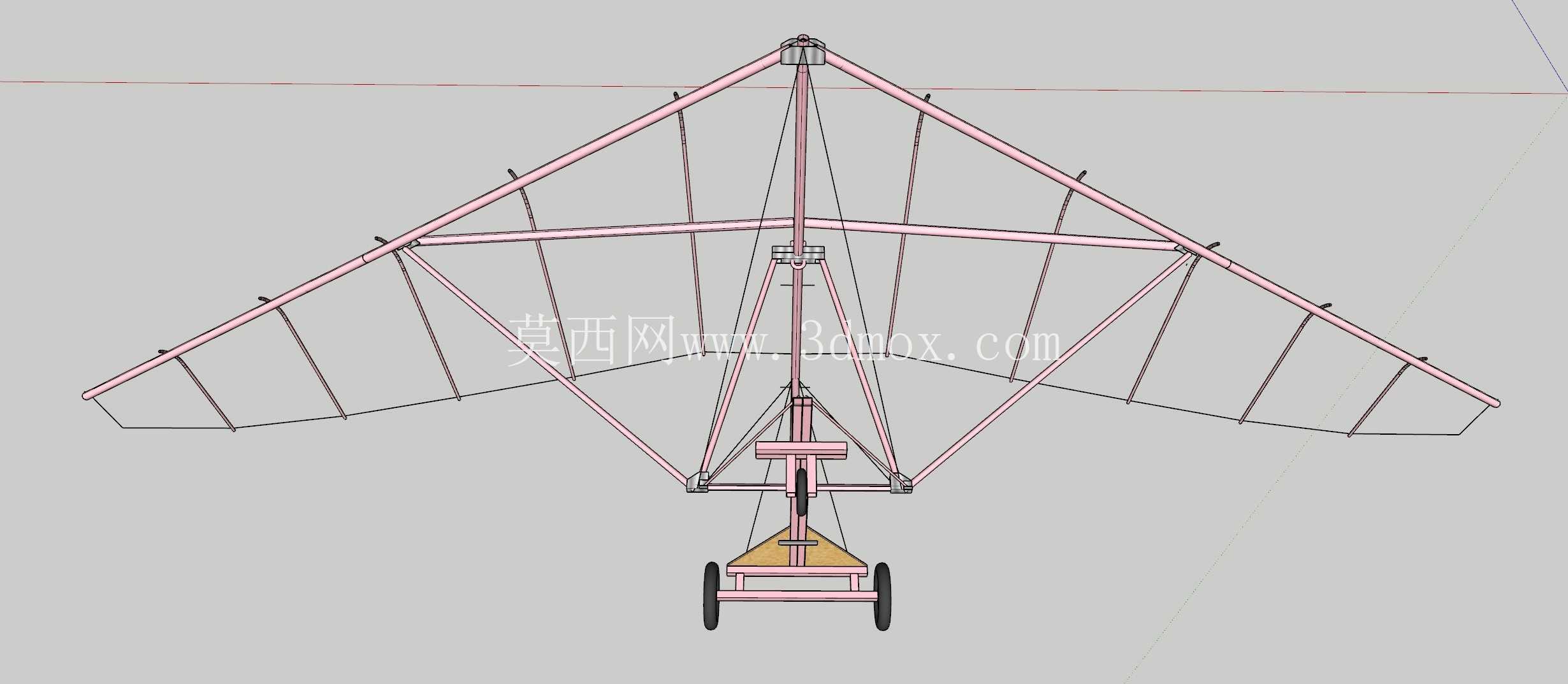

　　这款悬挂式滑翔机的结构设计，核心围绕低空低速载人滑翔的实际使用场景展开，整体采用三角翼常规布局，兼顾无动力滑翔阶段的升阻比特性与地面滑跑阶段的结构稳定性，适配丘陵、缓坡等开阔无障碍物的起飞场地，可用于航空运动体验、低空滑翔实验等场景，整体结构在满足强度要求的前提下尽可能做轻量化处理，降低无动力状态下的滑翔载荷负担。从结构组成来看，翼面主体采用多段杆系拼接的桁架结构，主承力梁沿翼展方向布置，多根斜向支撑杆与垂直张线配合形成稳定的三角受力结构，将翼面承受的气动载荷均匀传递到中心悬挂节点，避免局部杆系出现应力集中的问题；翼面后缘布置多根垂直下垂的张线，用于飞行过程中调整翼面形变量，配合飞行员的重心偏移实现滑翔方向与俯仰姿态的调整，无需额外设置复杂的操纵舵面，简化整体结构的同时降低自重。

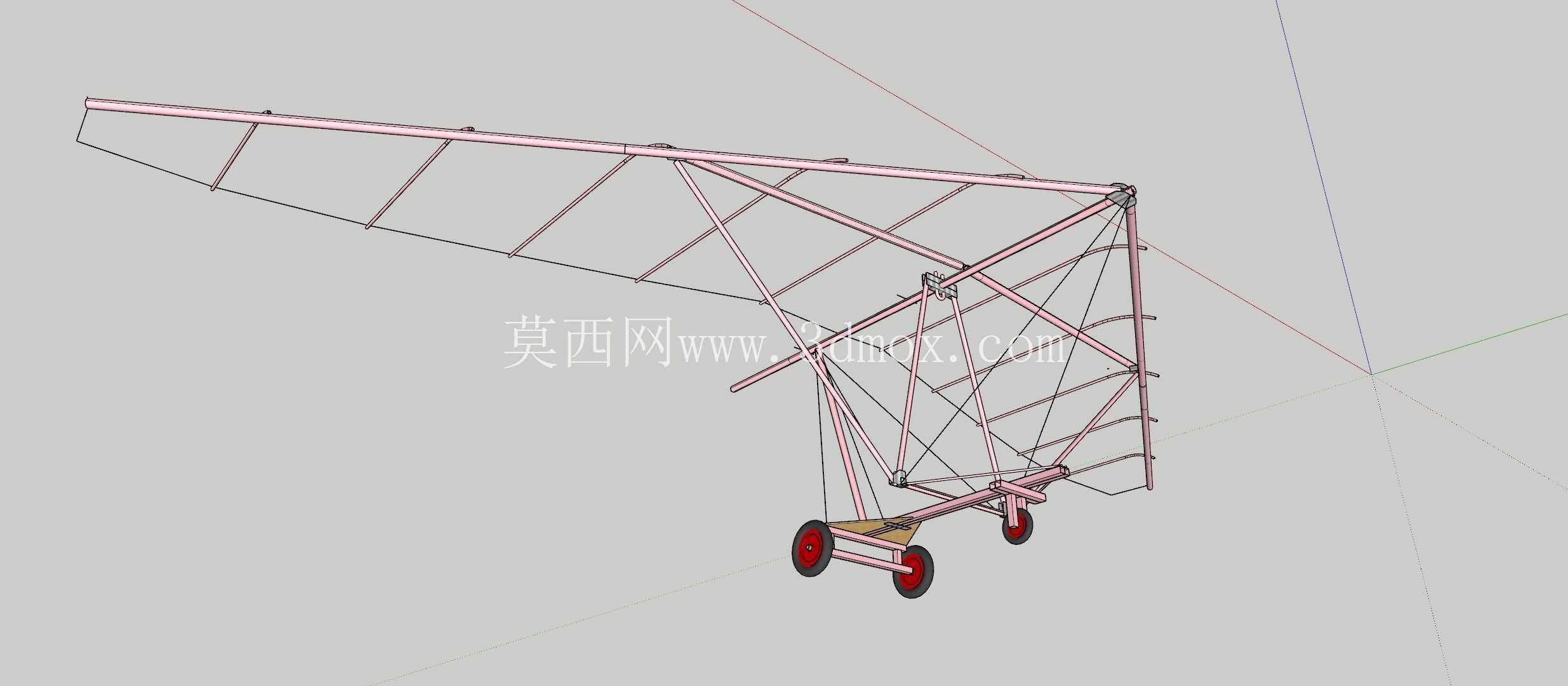

　　中心悬挂区域采用框架式承力结构，直接连接两侧主翼的承力梁交汇点，下方通过挂点连接飞行员乘坐的简易小车结构，小车采用三轮布局，前轮为转向轮、后轮为承重轮，轮架采用轻质管材焊接成型，轮距设置兼顾地面滑跑阶段的侧向稳定性，避免起飞滑跑与降落滑跑过程中出现侧翻风险；小车与上部翼面的挂点采用铰接结构，允许飞行过程中飞行员通过调整身体重心改变翼面的迎角，实现滑翔速度与爬升、下降状态的控制，铰接位置设置有限位结构，避免重心偏移量过大导致翼面迎角超出失速临界值。

　　设计过程中优先考虑结构的易加工与可装配性，所有杆系连接节点均采用标准紧固件拼接，无需复杂的一体成型工艺，适合个人爱好者自制加工；翼面的张紧结构采用可调式拉线接头，可在装配与日常维护阶段快速调整翼面的张紧度，修正加工与装配过程中产生的形位误差，保证翼面的气动外形符合设计要求。安装边界方面，整机翼展宽度控制在适合小型开阔场地起飞的范围，整体高度满足地面滑跑阶段翼面不会触地的安全距离，小车的轮距与轴距适配未经硬化的平整草地、土坡场地的滑跑需求，起落架轮胎采用小直径低压轮胎，可缓冲降落阶段的地面冲击，降低硬着陆对整体结构的载荷冲击。

　　结构受力计算阶段，针对滑翔过程中可能遇到的紊流冲击、硬着陆冲击等极端工况做了冗余设计，主承力杆的截面参数满足1.5倍过载下的强度要求，张线的破断拉力满足2倍工作载荷的安全系数，避免极端工况下出现结构失效的问题；翼面的杆系布局经过多轮调整，在保证翼面刚度的前提下尽可能减少杆件数量，降低整体结构的空气阻力，提升滑翔阶段的升阻比，延长无动力滑翔的滞空时间。整机结构未设置动力系统，完全依靠起飞阶段的初始高度差与重力势能实现滑翔飞行，整体重心位于翼面气动中心的下方，保证飞行过程中的自然静稳定性，即使飞行员短暂松开操纵，翼面也能自动恢复到平衡滑翔状态，降低飞行操纵的难度，适配入门级航空运动爱好者的使用需求。
