直升机主旋翼头传动连接结构设计

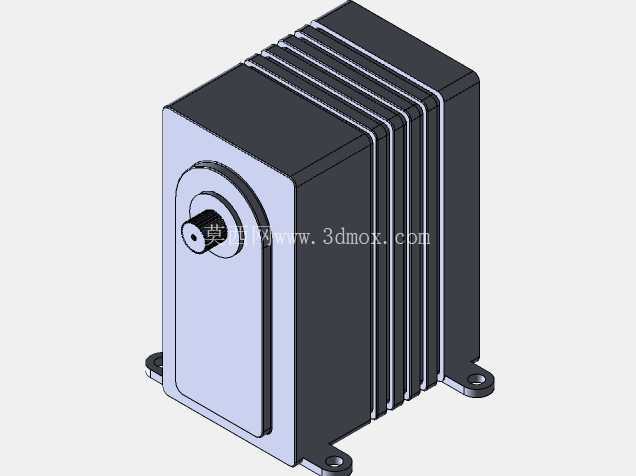

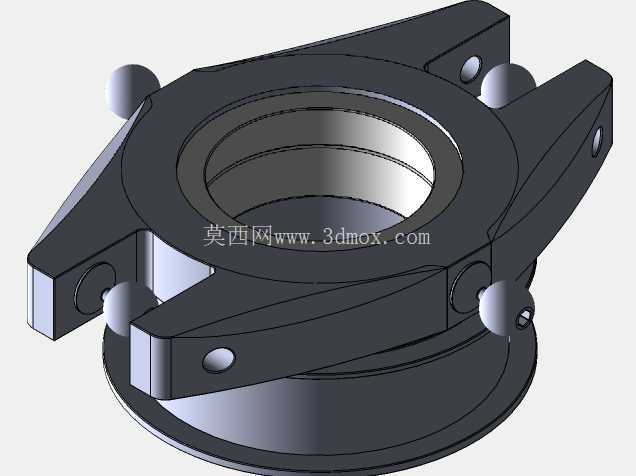

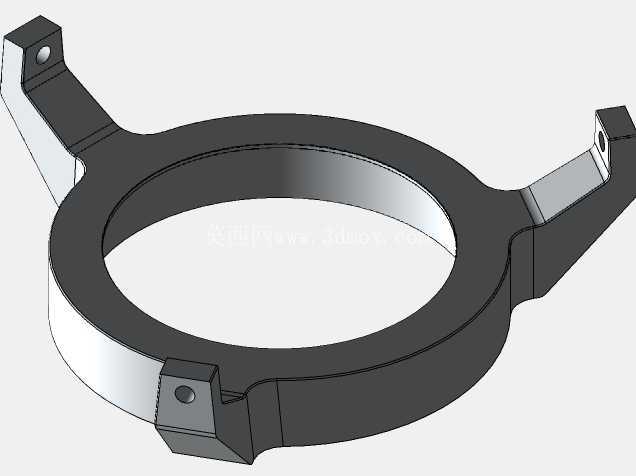

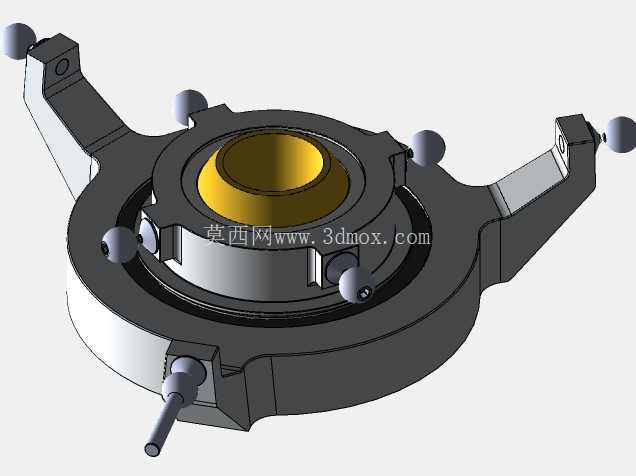

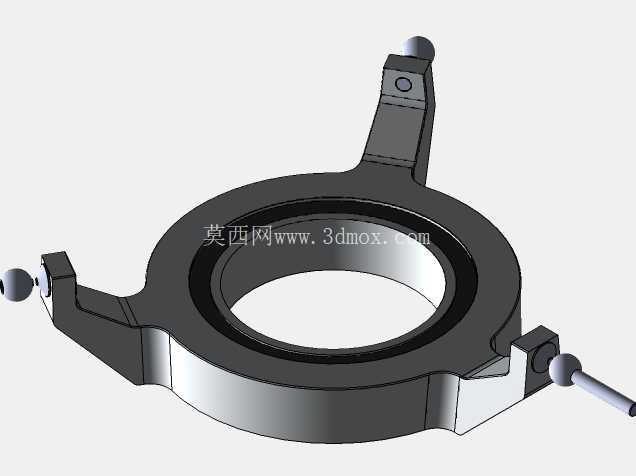

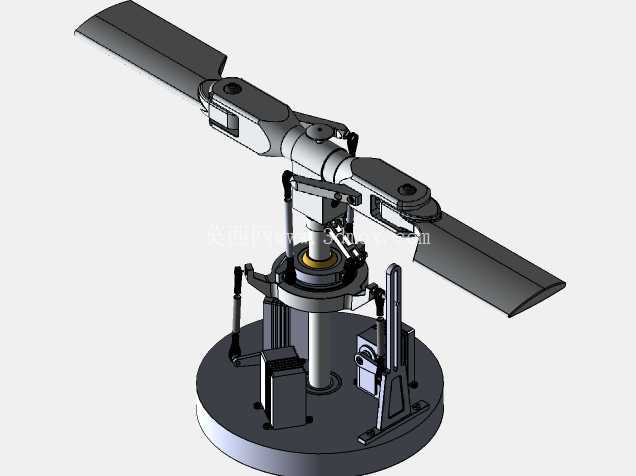

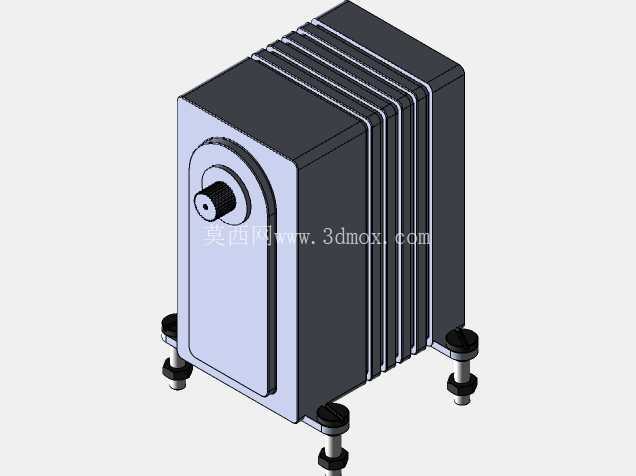

　　从实际应用场景来看，这类结构既适配小型有人驾驶通航直升机的主旋翼系统，也可用于大载荷工业无人直升机的旋翼端，承担桨叶旋转过程中的离心力承载、挥舞方向铰接待载、变距角度精准传递的核心功能，飞行过程中发动机输出的扭矩通过主减速器传递至旋翼头中央主轴，带动两片主桨叶高速旋转产生升力，同时操纵系统的舵机输出通过拉杆传递至变距环，带动每片桨叶的桨夹绕变距轴转动，实时调整桨叶桨距角，实现总距升降、周期变距前后左右飞行的操纵需求。在通航直升机、工业级无人直升机的旋翼系统设计中，旋翼头是连接主旋翼桨叶与机身主减速器输出轴的核心承力部件，直接决定旋翼系统的操纵响应效率、飞行稳定性与疲劳寿命，也是直升机结构设计中载荷工况最复杂的部件之一。这套旋翼头结构采用模块化集成设计思路，将桨夹铰接机构、变距操纵摇臂、中央桨毂主体、周期变距联动环、安装基座等部件整合为完整的装配单元，覆盖了旋翼系统从动力输入到桨叶姿态调整的全部机械传动链路。

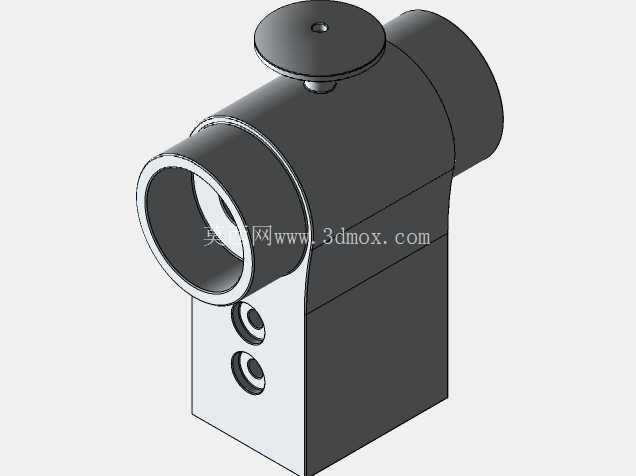

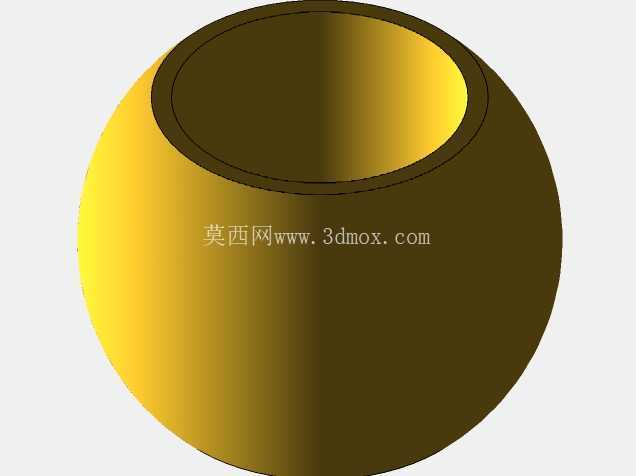

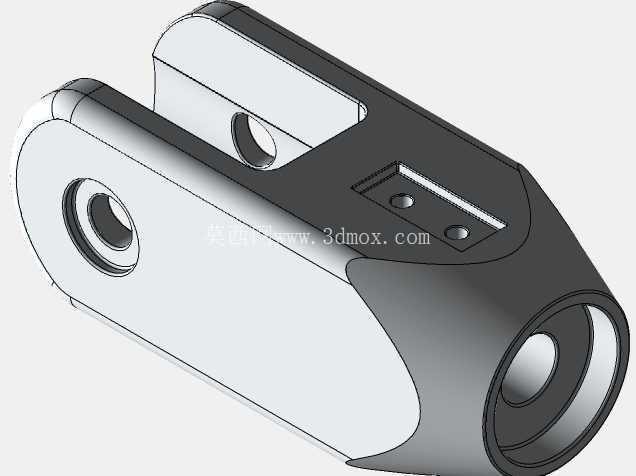

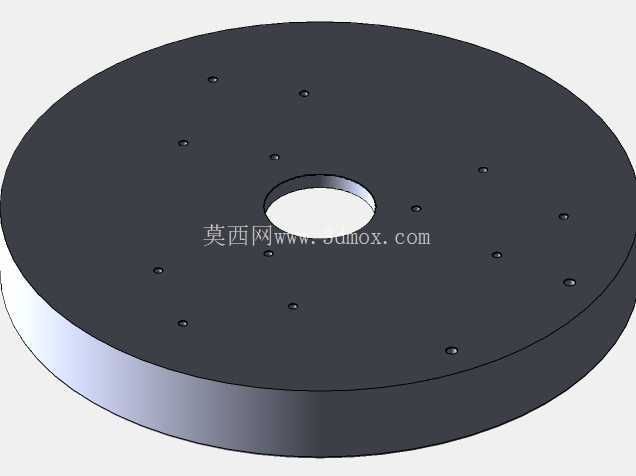

　　设计过程中首先明确了安装边界约束，底部圆形安装法兰需匹配主减速器输出端的安装止口与螺栓孔位，保证同轴度误差控制在旋翼系统允许的跳动范围内，避免高速旋转时产生过大的振动载荷；中央主轴的长度根据旋翼系统与机身整流罩的间隙确定，保证变距操纵环上下运动时不会与周边结构产生运动干涉。桨夹与中央桨毂的铰接结构采用铰制孔配合连接，预留了合理的挥舞铰间隙，既可以让桨叶在旋转过程中随升力变化产生小幅挥舞动作，抵消不同方位角下的升力差带来的振动，又能保证铰接位置的结构刚度，避免过大的旷量导致操纵滞后。

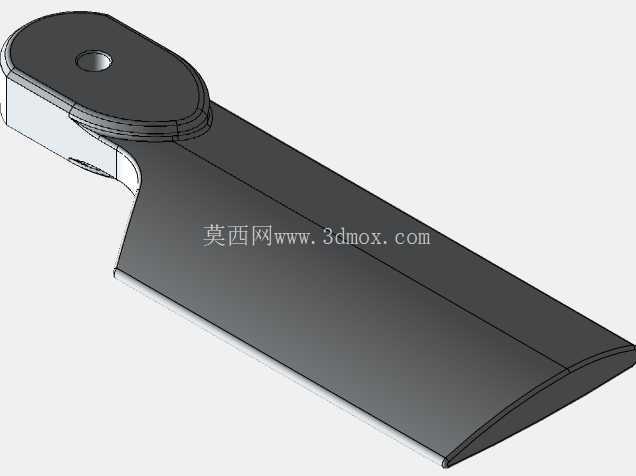

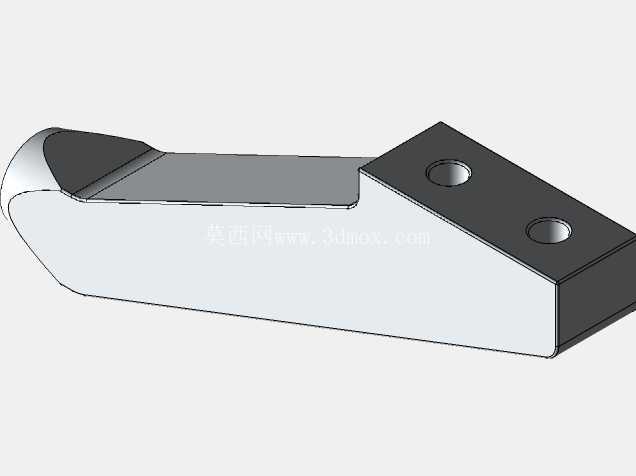

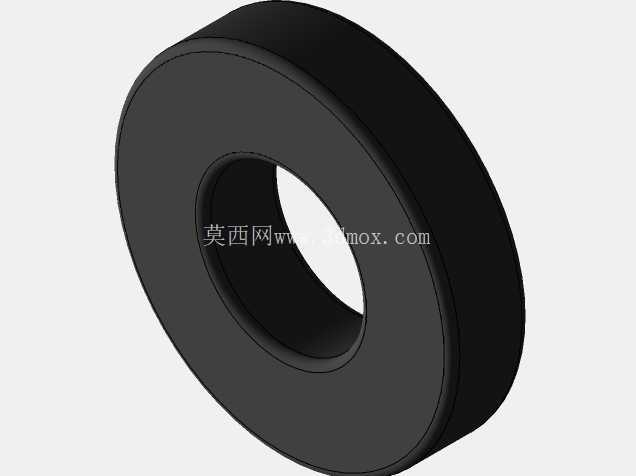

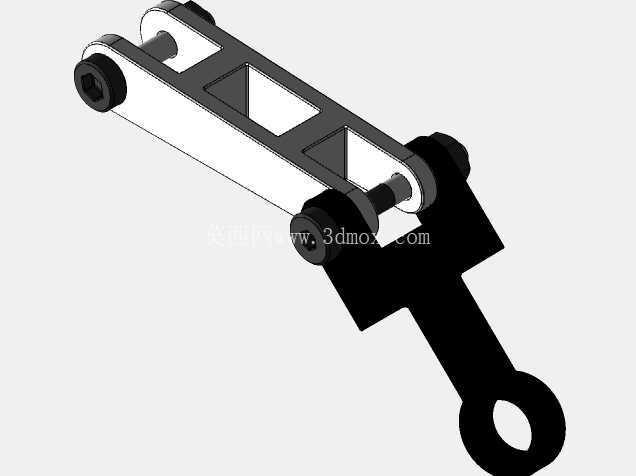

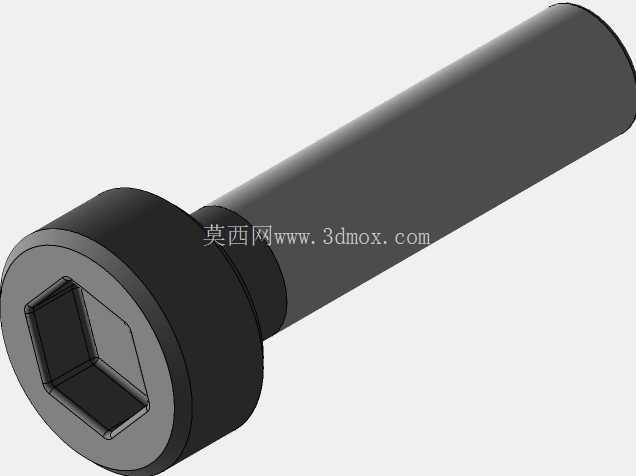

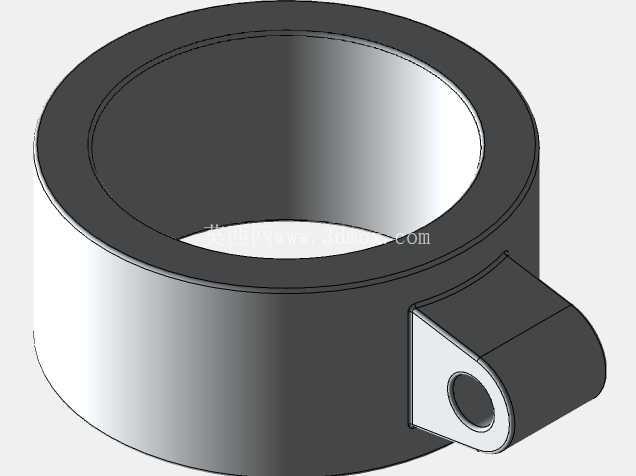

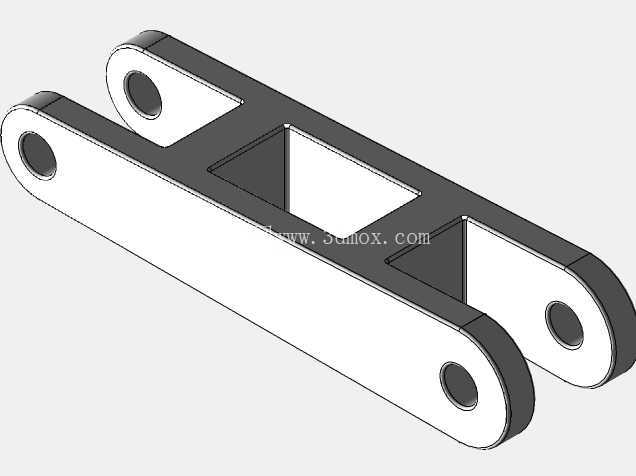

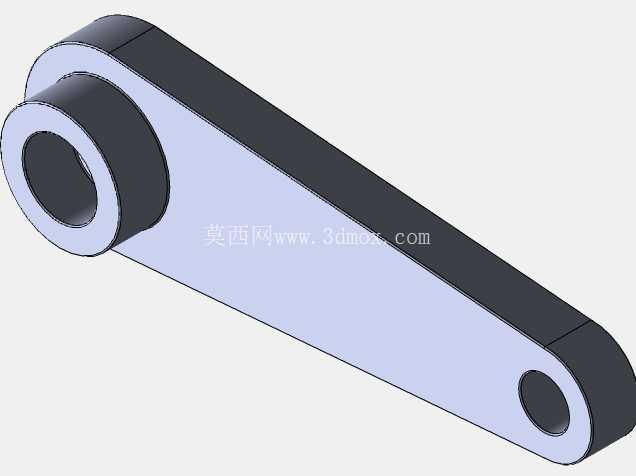

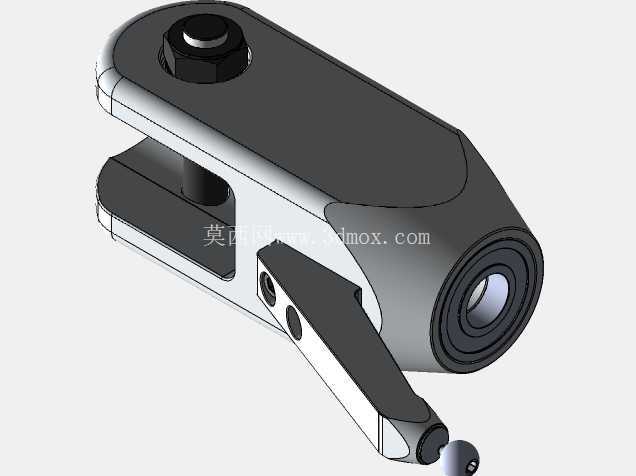

　　变距操纵摇臂的长度与安装角度经过运动学校核，保证舵机输出的线性位移能够精准转化为桨叶的桨距角变化，全程操纵过程中无死点、无卡滞，变距角度范围覆盖直升机从悬停到最大前飞速度的全部桨距需求。结构选材上，承力核心部件采用高强度航空铝合金加工，铰接位置的衬套采用耐磨铜合金材质，既保证整体结构的强度储备，又控制了旋翼头的整体重量，降低旋转过程中的转动惯量，提升操纵响应速度。两片主桨叶的安装接口采用标准化桨夹设计，可匹配同规格的复合材料旋翼桨叶，安装时只需通过螺栓夹紧桨叶根部即可完成固定，桨叶的安装角可通过桨夹上的定位销进行初始校准，保证两片桨叶的初始安装角一致，避免地面共振隐患。

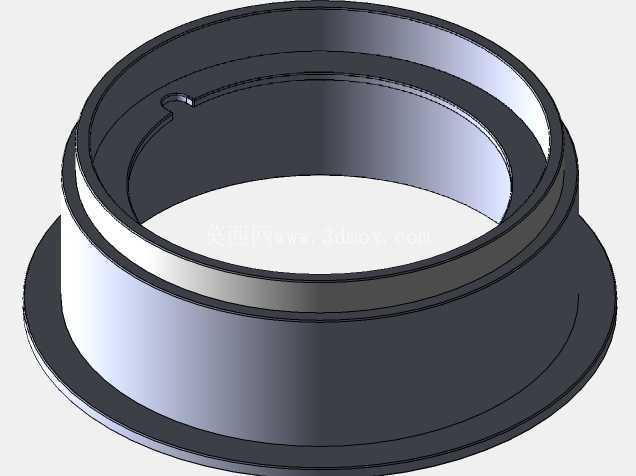

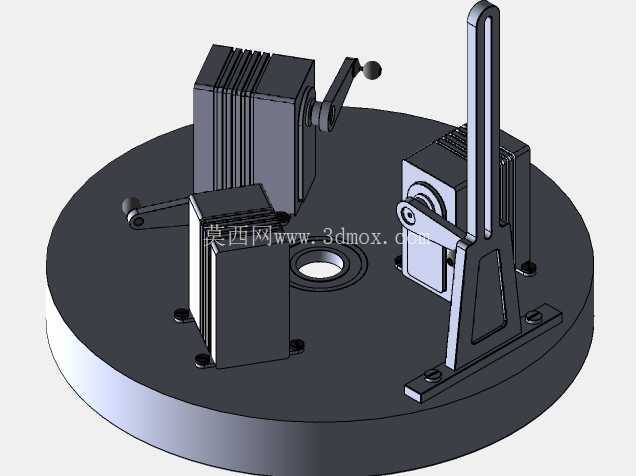

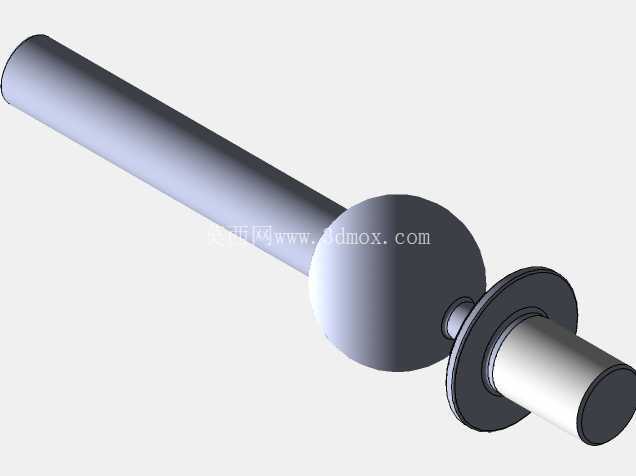

　　底部安装基座上集成了拉杆安装支座与限位结构，用于固定变距拉杆的下端铰接点，同时对变距环的上下运动行程进行机械限位，防止操纵过量导致桨叶桨距超出安全范围，引发飞行事故。整套结构的装配逻辑遵循维护便捷性原则，各个铰接位置都预留了润滑注油通道，日常维护时无需完全拆解旋翼头即可完成铰接点的润滑保养，降低外场维护的工作量。从载荷传递路径来看，桨叶旋转产生的巨大离心力通过桨夹传递至中央桨毂，再通过中央主轴传递至主减速器与机身结构；桨叶的升力与挥舞力矩通过铰接结构传递至桨毂，再通过主轴传递至机身；变距操纵力通过摇臂、拉杆传递至桨夹，带动桨叶转动调整姿态，整套载荷路径清晰，每个承力部件的应力水平都控制在材料许用应力范围内，保证足够的疲劳寿命，满足直升机长时间飞行的使用需求。
