半尺寸套接字铁路弹性夹持扣件

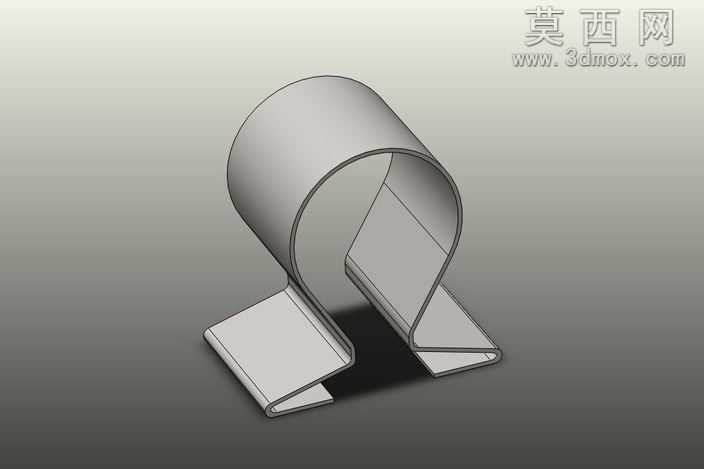

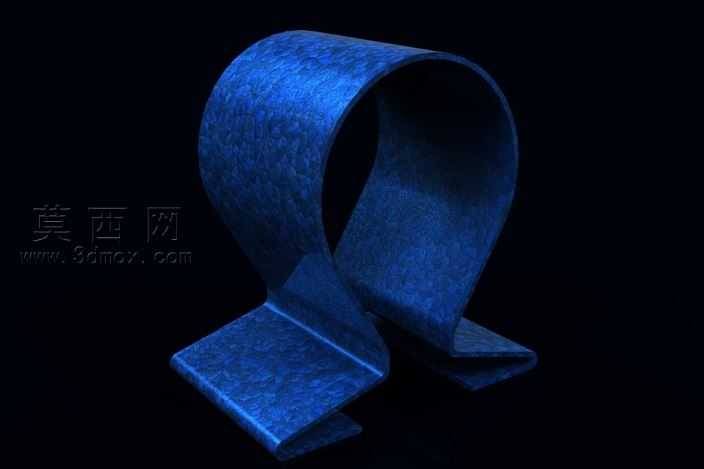

本模型为铁路轨道配套使用的半尺寸套接字弹性夹持扣件，采用三维参数化建模方式完成全结构构建，建模过程中首先对扣件的功能需求进行拆解：该部件需要同时具备套接定位、弹性夹持、轨道固定三项核心功能，因此建模时优先绘制底部两个平直的插接定位段，通过对称约束保证两个定位段的平面度与平行度，确保安装时可精准嵌入轨道基座的预留卡槽内，避免安装后出现偏移松脱的问题。中部的弧形弹性臂是整个部件的核心功能结构，建模时采用样条曲线绘制弧形轮廓，通过曲率连续约束保证弧形段过渡顺滑无折角，模拟金属弹片的形变特性，当扣件安装到位后，弧形段可提供持续的弹性压紧力，抵消列车通行时产生的振动载荷，防止轨道出现窜动。两端的弯折压边结构采用钣金折弯特征构建，严格按照实际钣金加工的折弯半径、回弹余量设置参数，保证模型结构符合真实冲压加工的工艺要求，避免出现无法生产的不合理结构。材质设置上选用弹簧钢材质，调整金属粗糙度、反射率参数，还原热处理后弹簧钢的哑光金属质感，渲染时采用柔和的侧方打光，突出弧形弹性臂的曲面弧度与弯折处的结构细节，同时通过剖面示意可清晰展示套接部位的配合间隙，保证安装时的适配性。整体设计在满足夹持力要求的前提下，尽可能简化结构，减少不必要的材料冗余，一体成型的结构无需额外焊接或组装部件，既降低了生产加工成本，也提升了部件的整体结构强度，适配半尺寸规格的轨道套接安装场景，可直接用于铁路轨道工装的配套设计验证、安装模拟演示等场景。
