双机身布局固定翼遥控飞行器结构设计

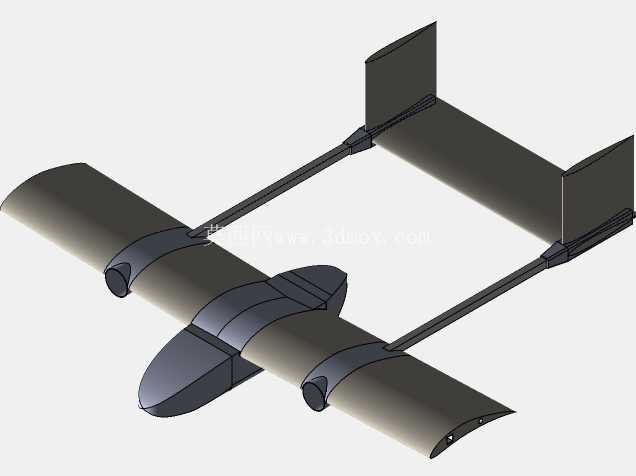

　　这套双机身固定翼遥控飞行器的结构设计，核心瞄准低空休闲飞行、小型航模赛事竞技以及高校航空类专业气动验证实验的应用场景，区别于常规单机身航模的结构逻辑，双撑杆连接双尾翼的布局能在不额外增加机身中段结构重量的前提下，大幅提升整机俯仰与偏航方向的气动安定性，在侧风环境下飞行时，双垂尾的布局能有效降低单垂尾受翼尖涡流干扰产生的航向震颤问题，尤其适合新手操控练习以及小场地低速起降的使用需求。

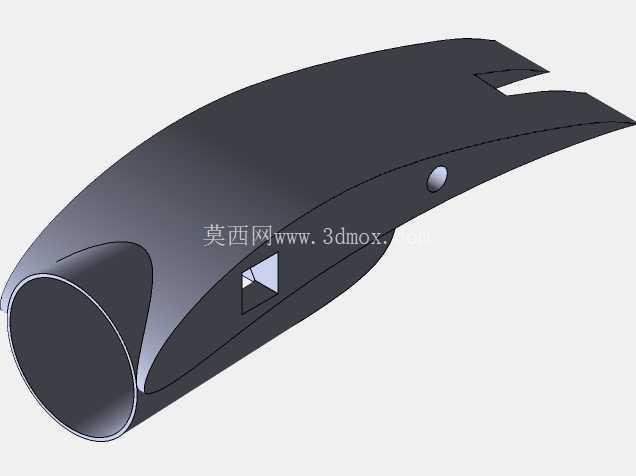

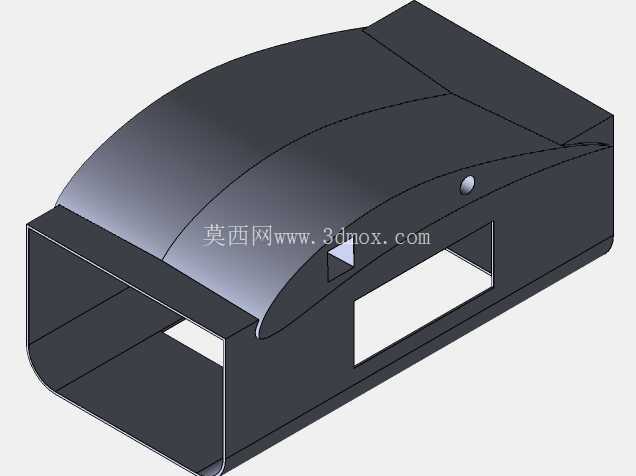

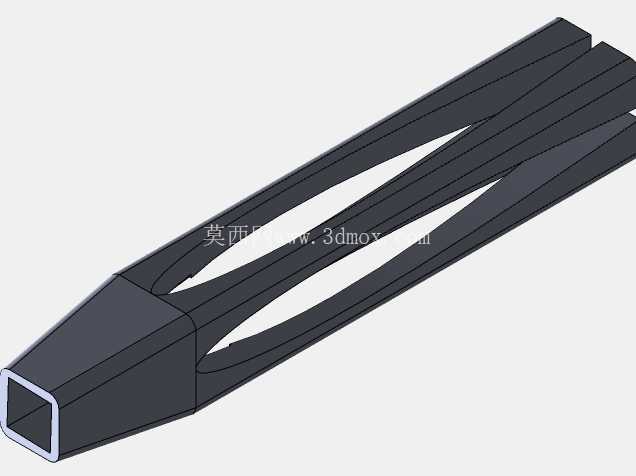

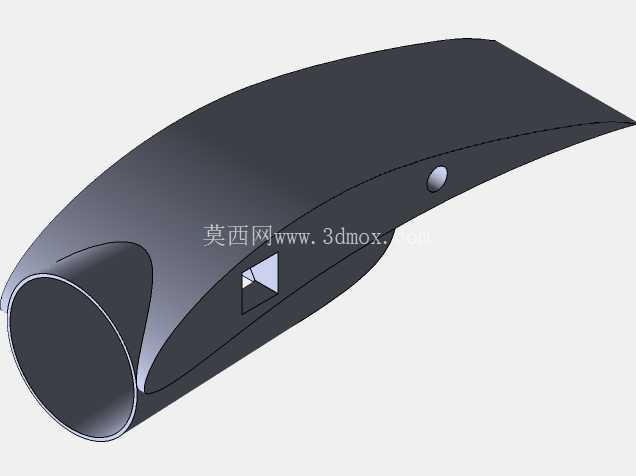

　　从实际功能特性来看，整机采用翼身融合的短舱式主机身设计，前端预留了标准的航模动力舱安装位，可适配不同规格的外转子无刷电机与折叠螺旋桨，机身中段的舱室空间可容纳锂电池、电调、接收机等航电设备，安装边界预留了通用的舵机走线槽位，无需额外在蒙皮结构上开孔走线，能最大程度降低机身表面的气动阻力。两侧的平行撑杆采用等截面流线型设计，连接主机翼中段与尾部的双垂尾、平尾结构，撑杆与机翼、尾翼的连接位置均设计了快拆式卡扣结构，日常运输收纳时可快速拆解为机翼、机身、尾翼三个独立模块，拆解后单块部件的最大尺寸可适配常规的航模收纳包，无需定制专用运输箱。

　　设计过程中优先考量了低速飞行下的升阻比表现，主机翼采用相对厚度12%的平凸翼型，机翼后缘预留了副翼舵面的安装铰链位，舵面偏转角度的机械限位设置为上下各18度，既满足横滚操纵的灵敏度需求，也避免大角度偏转带来的气流分离失速风险。尾翼部分的双垂尾分别布置在左右撑杆的末端，垂尾后缘的方向舵与平尾后缘的升降舵均采用独立舵机驱动，传动连杆隐藏在撑杆内部结构中，避免外露连杆在飞行过程中产生额外的气动阻力，同时也能减少飞行中杂草、扬尘对传动结构的磨损。整机的重心设计位置严格控制在主机翼平均气动弦长的30%位置，在安装标准规格的航电设备与动力电池后，无需额外添加配重块即可满足重心配平要求，降低了整机的无效重量。机翼与机身的连接结构采用碳管插接配合定位销的形式，插接深度达到翼根弦长的15%，可承受3G以内的机动飞行载荷，在日常做横滚、小角度俯冲等动作时不会出现结构松脱的问题。机身下部设计了一体化的流线型起落架安装位，可适配前三点式轮式起落架或者滑橇式起落架，分别对应硬化跑道起降与草地、土坡等非硬化场地起降的需求，安装接口采用通用的M3螺丝孔位，用户可根据实际飞行场地快速更换起落架类型。

　　从结构强度设计来看，整机的受力框架均采用等强度设计逻辑，机翼主梁、撑杆内部的加强筋、尾翼连接点等受力集中的位置，均做了局部加厚与圆角过渡处理，避免飞行过程中应力集中导致的结构断裂，非受力部位的蒙皮结构则做了适度的薄壁化处理，在保证结构刚度满足飞行要求的前提下尽可能降低整机重量，提升续航表现。整套结构的安装边界充分考虑了普通航模爱好者的加工与装配能力，所有部件的拼接公差控制在0.2mm以内，采用常规的航模粘接工艺即可完成总装，无需特殊的加工工装，装配完成后整机的翼展、机身长度等尺寸参数符合小型遥控飞行器的户外飞行管控要求，无需额外申请空域即可在合规的航模飞行场地开展飞行活动。
